产品详情

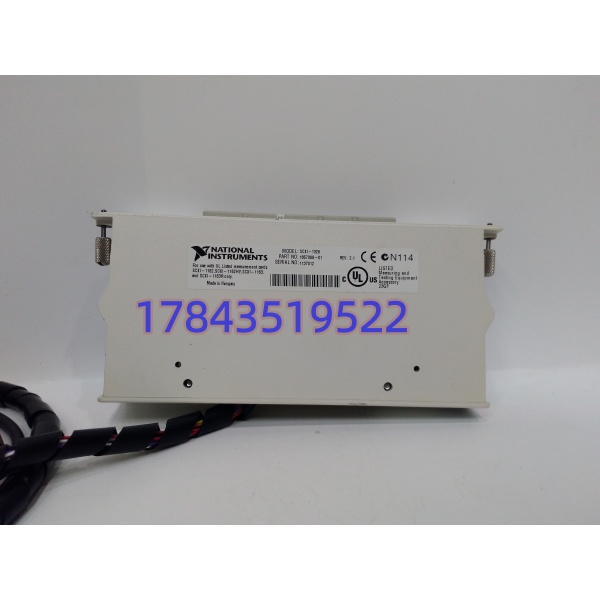

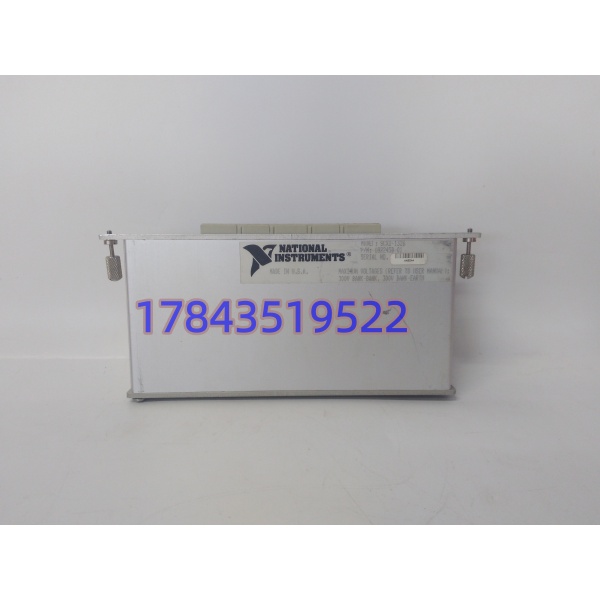

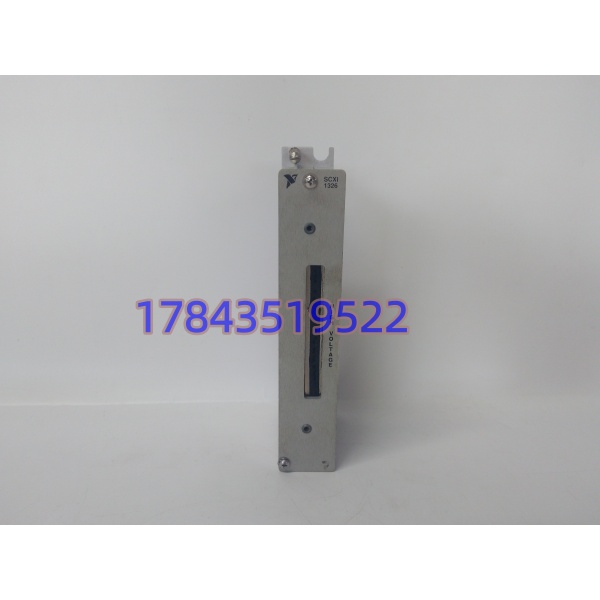

· 型号：SCXI-1326（零件号：777687-26）
· 品牌：National Instruments (NI)
· 系列：SCXI（Signal Conditioning eXtensions for Instrumentation）
规格参数
| 参数项 | 参数值 |
|---|---|
| 产品类型 | 高压接线端子板 |
| 零件编号 | 777687-26 |
| 端子数量 | 48个螺丝端子（8组，每组6个端子：VCC、GND、CH0-CH3） |
| 最大工作电压（组间隔离） | 300Vrms |
| 通道数 | 32通道（8组 × 4通道） |
| 安装方式 | SCXI模块前面板安装 |
| 工作温度范围 | 0°C 至 50°C |
| 存储温度范围 | -20°C 至 70°C |
| 相对湿度 | 5% 至 90%，非冷凝 |
| 兼容模块（官方认证） | SCXI-1162, SCXI-1162HV, SCXI-1163, SCXI-1163R |
产品介绍
这块板子本身没有智能，不干活。它就是一个接线员——把现场高压信号线规整地“转接”到SCXI模块上。NI的SCXI模块（比如数字输入/输出卡）前面有个68针的接口，但现场信号是散的，你不能把一堆高压线直接往那上面戳。SCXI-1326就是干这个的：它有48个螺丝端子，分成8组，每组有VCC（供电）、GND（地）和4个信号通道，把现场来的线拧上去，再通过模块的排线连到SCXI机箱里。
注意一个关键差异：这个端子板在不同模块上，VCC和GND端子的用法是不同的。拿SCXI-1162（32路隔离数字输入）来说，它的VCC端子用来提供参考电压；但换到SCXI-1162HV（高压数字输入），VCC端子就不用。更离谱的是，我在一些供应商的页面上看到它被描述成“32通道高密度接线端子，兼容SCXI-1100系列模拟输入模块”——这跟官方手册的说法是冲突的。这玩意儿的真实定位很简单：跟高压数字模块配套的专用接线附件。非要说它跟模拟卡（比如SCXI-1100）也能物理上拧上去，但我劝你别这么干——端子定义都不一样，轻则通道对不上，重则烧模块。
应用场景与库存策略
痛点切入：
它是个被动件，没有电容没有芯片，理论上不容易坏。但它的应用场景——高压数字信号——决定了它一旦出问题，后果很直接。如果某个端子的螺丝松动、氧化，或者是组间隔离失效（300V高压串到别的组），直接的结果就是高压信号读数不准或者模块内部击穿。更麻烦的是，NI在2018年就把整个SCXI平台停掉了，这块板子也跟着停了。现场如果再要加装一个高压数字信号通道，或者某块旧板子的端子排被拧滑丝了、被腐蚀了，你很难找到一块同型号的“新”货来替换。
典型场景与备货建议：
- 高压开关柜的数字信号采集：SCXI-1162HV配上SCXI-1326，采集断路器状态、刀闸位置等高压侧的干接点信号。建议备1块，不需要经常换，但坏了会很麻烦。
- 继电器输出控制：SCXI-1163R配SCXI-1326，输出控制外部继电器线圈。端子板上的VCC端子在这个场景下提供5V电源给继电器供电。建议按在用数量的20%备货。
- 多套SCXI系统共用备件池：如果厂里有多套SCXI系统都用了这种接口，建议集中储备1-2块，不按单套系统独立备。
真实案例：
背景：某电力系统仿真实验室，用SCXI系统采集高压开关的辅助触点信号。一块SCXI-1326端子板上，第3组的CH0端子被反复拧了几年，螺丝滑丝了，线压不紧，接触时好时坏。
缺少备件引发的停机危机：一次重要的继保测试中，该通道的信号时断时续，导致测试数据作废。库房没有备件。采购紧急询价，有的供应商说它是“电压输入模块”——这明显是乱写；有的干脆卖的是按摩椅和乱七八糟的东西。靠谱的货源很难找。
紧急调货/替换解决：最终通过一家专业的NI备件商，花了一周时间才找到一块成色较好的二手件换上去。
库存策略的反思：事后该实验室把SCXI-1326列为“易耗备件”，常备1块，防止再出现螺丝滑丝、端子生锈这类“小故障引发大麻烦”的情况。
