描述
产品详情
· 型号：SCXI-1325
· 品牌：National Instruments（NI）
· 系列：SCXI
规格参数
- 产品类型：高压螺丝端子接线板
- 配套模块：SCXI-1124（6通道隔离模拟输出模块）
- 端子数量：26个螺丝端子（24个用于信号连接 + 2个用于机箱接地）
- 通道对应：6个输出通道，每通道4个端子（支持电压/电流输出的4线制连接）
- 隔离电压：通道间及通道对地 250 Vrms
- 直流共模抑制：±50 Vdc（1 MΩ共模模式下）
- 最大现场线规：26–14 AWG
- 设备等级：250 V CAT II
- 工作温度：0°C 至 50°C
- 存储温度：–20°C 至 70°C
- 相对湿度：5% 至 90%（非冷凝）
- 安全标准：IEC 61010-1、UL 3111-1、CAN/CSA C22.2 No.1010.1
- 安装方式：通过匹配连接器和翼形螺钉直接安装到SCXI模块前面板
- 产品状态：已停产（Obsolete/Discontinued）
产品介绍

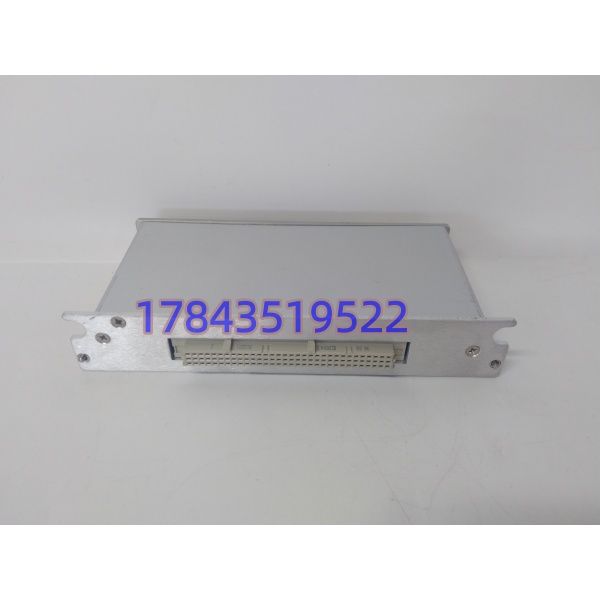

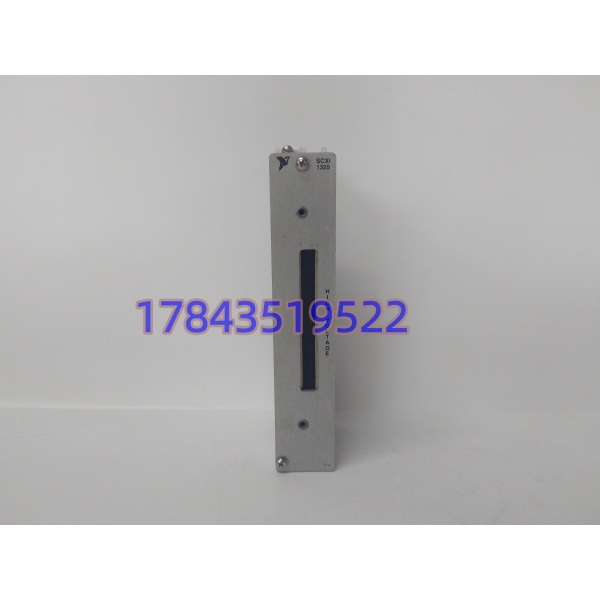

很多搞测试系统的人只关注那个带芯片的SCXI-1124模块，却忘了它前面那块“接线板”同样重要。SCXI-1325就是给SCXI-1124配套的专用接线端子板——一个把96针DIN接口转成26个螺丝端子的“信号中转站”。 少了它，你手头那块1124模块就是一坨没法接线的废铁。它的内部结构很清晰：26个端子里有2个专门留给机箱接地，剩下的24个分成6组，每组4个端子对应一个输出通道。这种设计意味着你可以把每个通道的电压输出和电流输出所需的接线全部引出来，不用在外面额外做转接盒。250V的通道间和通道对地隔离是这个接线板的核心卖点——你即使把不同通道接到不同地电位的设备上，也不会出现地环流烧板子的问题。
严格来说，这个型号在渠道信息里被严重混淆了。 有些第三方商家把它描述成“8通道数字量输入模块”，罗列了一堆采样率、FPGA计数器的参数，甚至还有人说它是16通道1000V接线板。这些描述跟NI官方Datasheet完全对不上。 根据NI官方文档，SCXI-1325就是一个专门为SCXI-1124设计的被动式端子板，不包含任何有源电子元件。你采购时唯一的依据应该是你手头实物上的标签和接口，不要拿着那些第三方网页去下单。
SCXI平台早在2010年代初就被NI整体停产了，这块接线板也跟着一起退出了官方供应渠道。现在市面上的货全是渠道库存或拆机件，而且很多渠道把接线板和配套线缆（SH48-48-A）分开卖。采购时务必问清楚“带不带线”——线缆丢了比接线板本身还难配。
应用场景与库存策略
某一年的夏天，客户实验室里一台SCXI机箱突然报“模拟输出开路”。排查半天发现不是SCXI-1124模块坏了，而是SCXI-1325接线板上的一个螺丝端子因为长期热胀冷缩松脱了——端子排的金属夹片已经失去了弹性，夹不住线了。这个接线板本身不值多少钱，但整个测试台就因为它停了两天——从外地调货加顺丰隔日达，两天时间够把项目进度拖垮了。
典型场景与备货建议：
- 实验室测试/耐久台架：SCXI-1124模块用来驱动液压伺服阀或给待测设备提供激励信号，SCXI-1325把信号从模块引到现场线缆。接线板的端子排是易耗品——频繁插拔、螺丝拧紧拧松都会导致夹片老化，建议每个测试台至少备1块。
- 工业过程控制（阀门/执行器驱动）：现场线缆直接拧到SCXI-1325端子上，振动、温度变化都会让端子松动。建议每年点检时用螺丝刀把每个端子重新拧一遍，发现滑丝或夹片失效的就地更换。
- 老系统延寿期（SCXI平台过渡）：NI已经停了SCXI平台的官方支持，这块接线板虽然不贵，但坏了之后你买不到替代品。建议趁渠道还能扫到货，按“在用数量×30%-50%”直接锁货，尤其是配套的SH48-48-A线缆一并备齐。
- 系统搬迁或升级过渡：拆装过程中接线板最容易丢——线一拔、机箱一挪，接线板就不知道被塞到哪个抽屉里了。建议系统搬迁前先下单买一块备件，别等拆完了发现少一块才去翻供应商电话。
真实案例：
有个做汽车零部件耐久测试的实验室，他们的SCXI系统里插了两块SCXI-1124，配了两块接线板。有一回设备维护时，电工把其中一块接线板上的信号线全拆了，重新接线时把两个通道的端子拧反了——本该接通道1的线拧到了通道2的端子上。测试程序一跑，两个执行器的动作全乱套了。排查了大半天才找到原因，原来是接线板上的标签被灰尘盖住了，电工没看清。从那以后，他们给每块的端子上方贴了彩色标签胶带——通道1红色、通道2蓝色、通道3黄色，一目了然，再也没出过接线错误。
