描述
产品详情

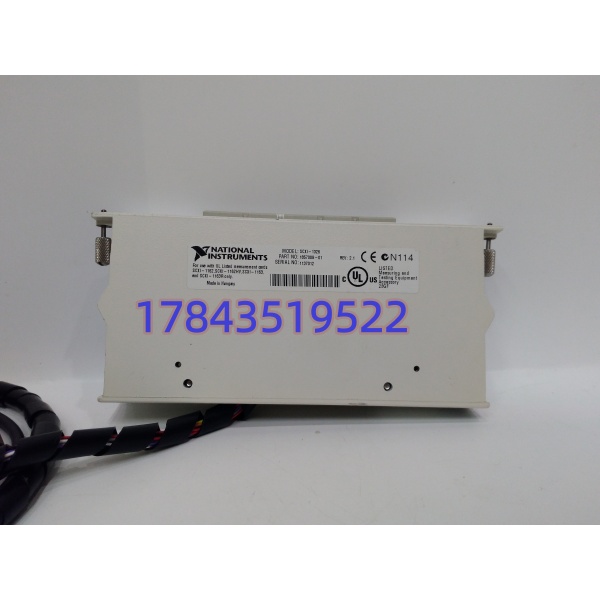

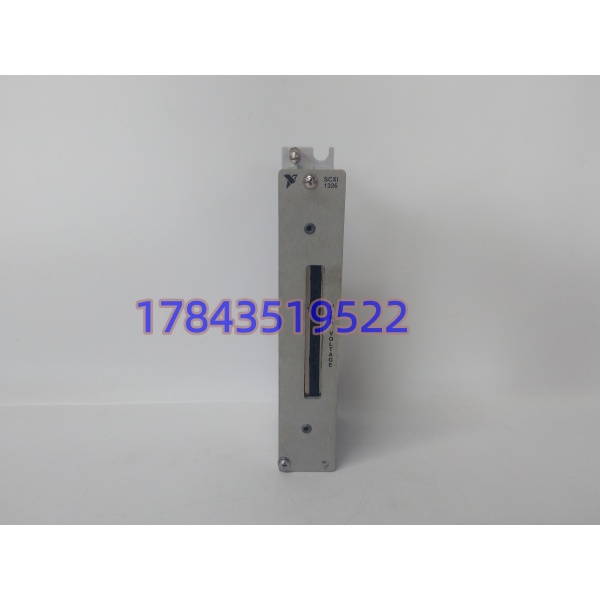

· 型号：SCXI-1326
· 品牌：NI（National Instruments）
· 系列：SCXI / 前装高压端子块（777687-26）
规格参数

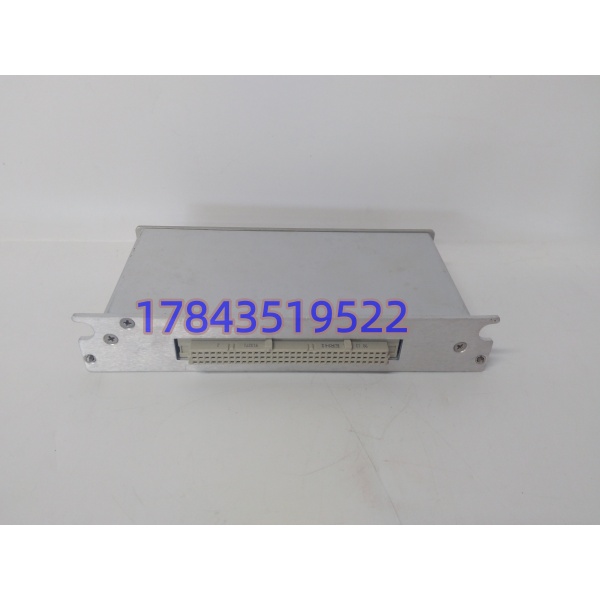

| 参数项 | 指标值 | 备注 |
|---|---|---|
| 产品类型 | 前装式高压隔离螺丝端子块 | 无源配件，非采集模块 |
| 订货号 | 777687-26 | NI 原厂终端块手册可查 |
| 关联线号 | 182245-01、185700-01 等 | 原厂打包线材号 |
| 适配模块 | SCXI-1162、SCXI-1162HV、SCXI-1163、SCXI-1163R | 不配 SCXI-1100/1104 模拟卡 |
| 端子数 | 48 螺丝端子（8 bank×6） | 每 bank：VCC+GND+4×CHAN |
| 最大工作电压 | 300 V DC / 250 Vrms（CAT II） | IEC 61010-1 |
| 隔离等级 | bank-bank 250 Vrms，bank-地 250 Vrms，耐压 1900 Vrms 瞬态 | 光电/磁隔离在模块侧，端子块提供物理隔离间距 |
| 线规 | 26–16 AWG（0.2–2.5 mm²） | 扭矩 0.5 Nm |
| 屏蔽 | 全金属外壳 + 应变消除夹 + 机壳接地耳 | 抗 EMI/RFI |
| 安装 | 直接扣装 SCXI 模块前 96 针 DIN-C 头 | 不另走电缆（区别于 TBX-1326） |
| 环境 | 0–55℃ 运行，-20–70℃ 存储，5–95% RH 非凝露 | 柜内 IP20 |
| 尺寸/重量 | 约 127×76×112 mm / 0.45 kg | |
| 认证 | CE、UL 3111、CSA C22.2 No.1010.1 | CAT II 300V |
| 生命周期 | SCXI 平台整体列入 NI Obsolescence Planning，新件走 Legacy MRO | 非单件 EOL 但原厂不再量产 |
产品介绍
（C 竞品对比切入）干老 SCXI 机柜的都清楚一个分叉：要接 220V 交流接触器状态，用 SCXI-1327 是给模拟卡 SCXI-1120/1125 做 ±300V 衰减的，插到 SCXI-1162HV 数字卡上根本不对针；SCXI-1326 才是数字卡那一侧的”高压门面”——它不衰减不调理，只负责把 300Vrms CAT II 现场线安全拧进来，隔离间距和屏蔽壳替后级数字卡扛了共模。和 TBX-1326 的区别也在这：TBX 是 DIN 轨远程端子+SH48-48-B 线缆引到模块前，1326 是零线缆前扣式，机柜浅、抗震好，但改线必须停模块。
从 TCO 看，这件端子块二渠报价 800–1800 元人民币（NOS），本身不贵，但它是 SCXI-1162HV 读 32 路高压开关量的”唯一合法前端”——前端裂了（螺丝松脱/屏蔽壳接地耳断），32 路电机运行状态全漂，造纸线干部传动一停就是班次级。2005–2015 年上的 SCXI 数字 I/O 柜现在进入端子应力老化期（塑料应变夹疲劳、螺丝孔滑牙），归 A 类配件件，不能按 C 类螺丝端子对待。严格来说，它只在配 SCXI-1162HV 时 VCC 端子空置、配 SCXI-1163 时 VCC 接 5V±0.5V 外部电源，端子定义随后级卡变，接线前必须翻对应模块手册，别凭”1326 通用”盲接。
应用场景与库存策略
高压数字端子停机不是”软件重连”的概念。某电厂辅机 SCXI-1162HV 通过 SCXI-1326 读 32 台磨煤机接触器辅助触点，端子块第 3 bank 屏蔽壳接地耳断裂，该 bank 4 路 380V 状态线共模窜入，SCXI-1162HV 整卡 Fault 锁死，32 路辅机状态全黄，运行切手动。原厂已 Legacy，授权渠道只能返修（4–6 周），最后从深圳现货商拿 NOS 777687-26 次日到，价格 1560 元比返修贵一倍但把”辅机盲操 8 小时”压住了。
典型场景与备货：
- 2005–2015 年建成 SCXI 数字 I/O 柜（电厂辅机、冶金传动、汽车焊装线 PLC 硬接线桥接）：非它不可， 读 220–380V 干接点只有 1326 这一款前扣前端，TBX-1326 占柜深、1327 是模拟衰减不对针 → 建议每面数字 I/O 柜备 1 件冷备，防静电袋+干燥柜，忌裸放导致屏蔽壳接地耳氧化。
- 多 同柜（>4 张）大系统：建议按”机箱数×1 + 同批老化轮换”备，避免同批端子应力夹同步疲劳。
- 现场 380V 强电环境：备件必须连同模块 一起备，单备端子不备卡救不了”卡也烧了”的局；VCC/GND 定义按后级卡型核对后再接线。
- 二手 SCXI 盘接手：先数清柜内是 777687-26 还是早打印标签”SCXI-1326 无号”，再补货，混打印批次同柜可跑但丝印磨损后易拿错。
- 新建设备/可停机改造：别再备 1326，直接规划迁 C 系 NI 9422（24V 数字输入）或 PXIe-6515（高压数字 I/O），老端子只服务存量延寿。
