描述
产品详情

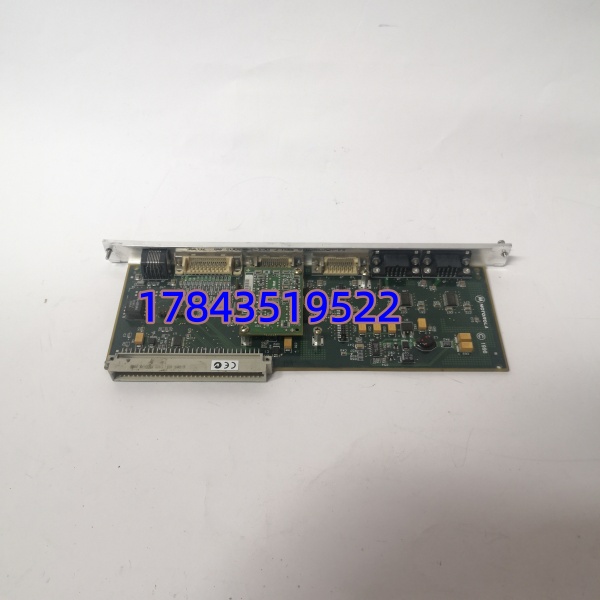

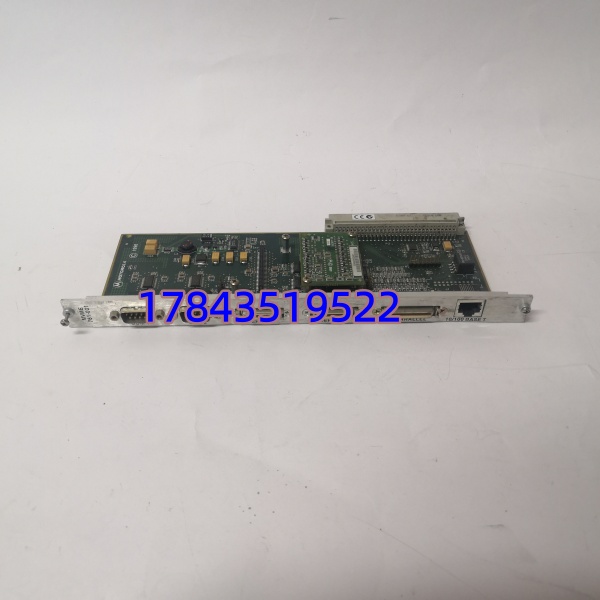

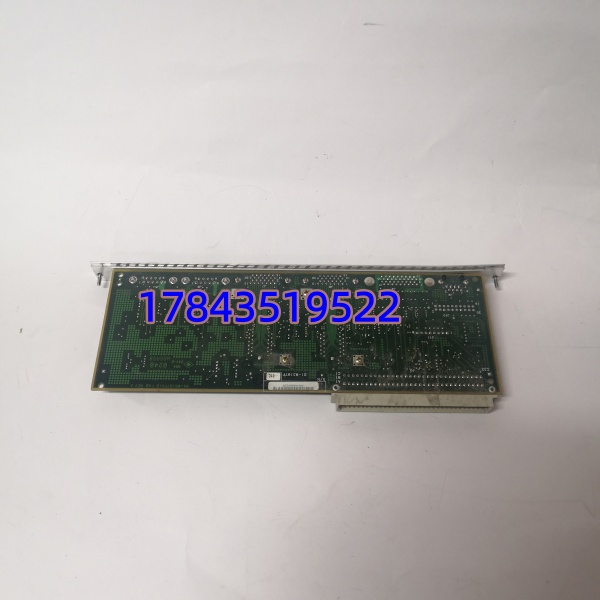

· 型号：MVME761-001
· 品牌：Motorola（MVME 产品线现归属 Artesyn / Emerson 遗留支持）
· 系列：MVME761 — I/O Transition Module for MVME Series VME SBC
规格参数
- 产品型号：MVME761-001（常见变体 MVME761-002 接口组合略有差异）
- 制造商：Motorola Computer Group → Artesyn Embedded Technologies
- 模块类型：VME64/VME64x 后 I/O Transition Module（插于 VME 机架后 P2 连接器对应 CPU 槽位后方）
- 适配 CPU 板：MVME2300 series、MVME2700 series、MVME5500 series（需确认 CPU 板规格书是否标注”Supports MVME761″）
- 前面/后接口提供：
- 2× DB9 串行口（TTY0 / TTY1，EIA-232 默认，部分可跳线 EIA-422）
- 1× RJ45 10/100Base-TX Ethernet（MAC 由主控 CPU 提供，TM 仅物理层变压器）
- 1× 50-pin SCSI-2 外设接口（依 CPU 板是否带 SCSI 控制器）
- 1× DB9 或 RJ45 Debug / Abort 开关（NMI / Reset 依 CPU 支持）
- 连接器：标准 VME64x P2 160-pin 母座与 CPU 板后 P2 针配接
- 电气：无独立电源处理——信号与少量控制线经 P2 取自 CPU 板；部分版本带 LED 受 CPU 驱动（Power / Ethernet Link）
- 机械：6U VME 后过渡板高度，带安装耳及 EMI 弹片/屏蔽罩（依 Rev.）
- 安装方式：安装于 VME 机架后侧对应 CPU 槽位，与 CPU 板后 P2 对接（拆除 CPU 板插入 TM 再回装）
- 工作温度：0 ℃ ～ +55 ℃（典型工业级）
- 存储温度：-40 ℃ ～ +85 ℃
- 湿度：5 % ～ 90 % RH（非凝露）
- 认证：CE / UL（依批次）
- 配套说明：必须成对购买/更换——MVME761 本身不工作独立，离开匹配 MVME CPU 板无功能
产品介绍
-001 不是 CPU，是 Motorola MVME 系列 VME 单板机的后 I/O 过渡模块（Transition Module）——它的活就是把插在前方槽位的 MVME2300/2700/5500 CPU 板后 P2 总线上的串口、网口、SCSI 信号引到机箱后背板 DB9/RJ45 接口上。没有它，CPU 板的串口和网口信号就”闷在背板里出不去”，你只能看到 CPU RUN 灯但没法连终端做引导或下程序。
坦白说现场最容易出的状况是两个：①旧 TM 被误当成 CPU 单独测试（当然不启动）；②买 CPU 备件时只订了 SBC 忘了订 ，到现场发现背后没接口板接不出来。换件时注意TM 与 CPU 板型号匹配表（Motorola MVME 硬件手册里有 Matrix），-001 通常配 2300/2700 早期版，部分 5500 用 -002——混插可能物理能插但网口或串口不可用。
应用场景与行业案例
痛点切入
老 EX2100 励磁柜或进口试验台 VME 机架，开机 CPU 风扇转但串口无字符——开背板发现原配 后 TM 被前期维修误拆未装回或 P2 针弯曲接触不良。这类”CPU 不启动”实际是 I/O 引不出来无法看到 Boot PROM 菜单，误判 CPU 坏。
典型场景
- GE EX2100/EX2000 励磁控制柜 VME 段 — WES5162 配套 Motorola MVME CPU + TM，做控制台/终端接入
- 航空发动机试车台数据采集(VME 架构) — MVME2700 + 提供 2 串口接老式 ATE 总线仪器
- 核电 K 类仪控老线维护 — 早期 Foxboro I/A 或 Alstom 保护系统曾 OEM Motorola VME CPU，后 TM 同规格
- 军工/科研院所老 VME 测试台 — 保留 作串口终端调试口，现代 USB-串口转换器接 DB9 即可
真实案例
某电厂 EX2100 励磁改造，新到 WES5162 配套 MVME2300 CPU 上机，开机无显示——量 CPU 板供电正常但后背板无任何 DB9 口。拆盖板发现原柜 -001 被前期技改拆走未归位。库房有 NOS -001，对齐 P2 针脚装回、旋紧屏蔽罩，上电看到 PROM 引导字符，继续做参数下装。继保工说：”这小铁皮片子不值钱，没它 CPU 变砖——柜里备一块比等半个月美国货强。”
