描述
产品详情

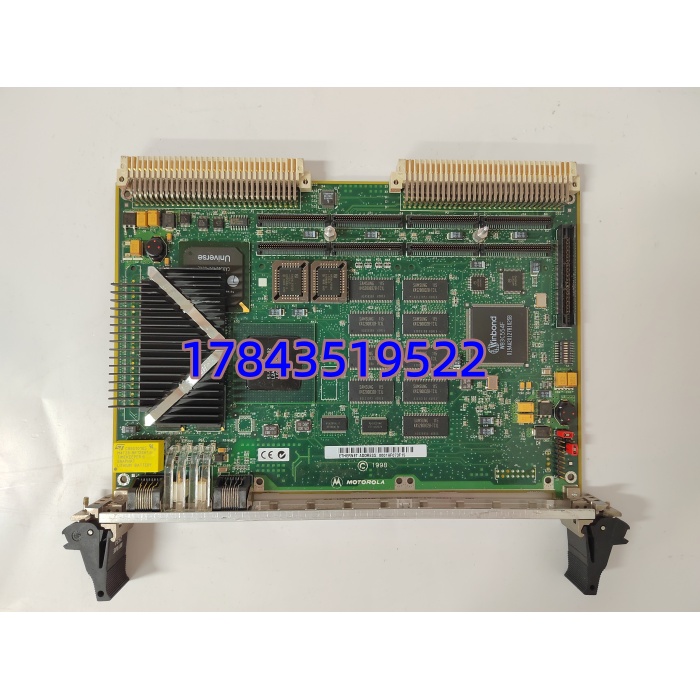

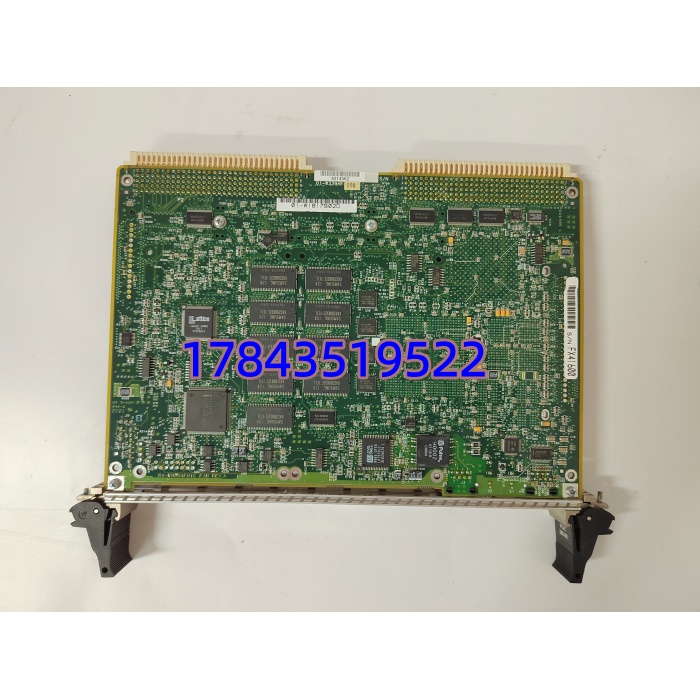

· 型号：MVME2434（典型完整料号 MVME2434-413 / MVME2434-61x 等依配置）
· 品牌：Motorola Embedded / Emerson / Artesyn Embedded Computing（Legacy VME Product Line）
· 系列：MVME2400 Family — PowerPC MPC603e based 6U VME64 SBC
规格参数
- 产品型号：Motorola MVME2434（MPC603e 333 MHz 版，2400 家族中端型号带 1× PMC 槽）
- 处理器：Motorola / IBM PowerPC MPC603e (PID6-603ev 或等同)，典型 333 MHz，32KB I/D L1 Cache，外部 1MB–2MB L2 Cache（板载）
- 芯片set / VME Bridge：Tundra Semiconductor Universe II (CA91C142 / Universe IIB) — VME64/A32/D32/D64 (MBLT-64) Master/Slave
- 系统内存：板上焊接 SDRAM，典型 64 MB（标准）或 128 MB（选件 -61x 等），ECC 可选依 Rev
- 非易失存储：
- Boot Flash / EEPROM：1 MB – 4 MB AMD / Intel Boot Flash（通常 SIMM 或 onboard TSOP），存放 PPCBug / VxWorks Bootrom
- NVRAM：典型 32 KB – 128 KB 电池后备 SRAM（DS164x 系列或等效）+ 板载钮扣电池（寿命 5–10 年），存 NVRAM 参数 / MAC / Serial
- 可选 IDE / CompactFlash：部分 Rev 经 PMC 载卡或 onboard 支持（早期多靠 Floppy/SCSI 启动映像）
- VME 特性：VME64 compliant (ANSI/VITA 1.1–1997)，A16/A24/A32 地址空间，D16/D32/D64 Block Transfer，SYSCon 能力（Slot 1），系统控制器跳线可设
- PMC 扩展：1× PMC 站点（IEEE 1386.1），64-bit / 33 MHz PCI（部分 Rev 支持 66 MHz 依 Universe II 配置），可用于 ARINC429 / 1553 / FPGA / GigE 子卡
- 网络接口：2× 10/100BASE-TX Ethernet（通常 Intel 82559 或 DEC 21143-PD），RJ45 前置或 P2 后出（依背板）
- 串口：2× EIA-232 DTE（DB9 前置 Male，COM1=Console, COM2=Aux），16550 兼容 UART
- SCSI / Floppy：部分早期 2400 家族带 Narrow SCSI-2 + Floppy 接口（依 Rev，后期省略）
- 调试口 / Status LED： front panel Status LED (Run / Fail / Reset)，PPCBug Debug Monitor accessible via COM1
- 供电：+5 V DC 主供电（典型 4–6 A 依 CPU/RAM 负载），+12 V DC 供 PMC（若适用），总功耗 20–30 W
- 工作环境：Commercial 0°C ~ +55°C； Extended / Rugged (-4xx 后缀) -40°C ~ +71°C（依具体铭牌），5%–90% RH 无凝露
- 尺寸：IEEE 1101.1/10 6U Eurocard (160 mm × 233.35 mm，单槽 deep ≈160 mm 前出)
- OS Support：VxWorks 5.3/5.4/6.x (BSP 随 Motorola 光盘)，QNX 4/Neutrino (PPC)，Linux (Debian PPC / MontaVista)，LynxOS
产品介绍
在多条冶金轧机 SPS 系统和早期粒子物理数据采集架里见过——MVME2434 做 Slot-1 主控跑 VxWorks 5.4，通过 Universe II 桥与 I/O 背板（IP 载板、PMC-ARINC 等）交互，双以太网一路连厂网一路做板间对等。它本质上就是 Motorola 90 年代末经典的 PowerPC 603e VME SBC，比 MVME162（68K）快一个量级且引入 PCI PMC 扩展，比后期 MVME5100(PPC74xx) 便宜易得。现场实测发现：老线最怕 NVRAM 电池没电而非 CPU 坏——换新裸板若不恢复 NVRAM 参数字典直接不 Boot。
站在库存经理视角， 全线 EOL（Artesyn 停产后 Legacy 线逐步退市），原厂新单关。TCO 痛点在”恢复复杂度”——它不是插上就跑的 DI 模块，而是带 Boot ROM / NVRAM / OS Image 的完整计算节点。备件建议 Last-time-buy 1 块同 Rev（同内存/Flash 大小，最好同源批次）+ 完整 NVRAM 参数记录 + Boot Flash 镜像备份（或确认与你运行 OS Image 兼容）。只存裸板不加 NVRAM 初始化文档 = 现场多花 2 小时救火。
应用场景与库存策略
VME SBC 最阴的故障模式是”看似开机但卡在 PPCBug 或 VxWorks 加载中途报 NVRAM Checksum Invalid”——表象常误判为 OS Image 坏或 CF 卡坏，实际只是钮扣电池耗尽 NVRAM 清零。若整板硬件故障（Universe II 桥芯片热损或 SDRAM 焊球 BGA 微裂），VME 主控丧失，整柜 I/O 失联可能致产线/试验台全停。
- 冶金/造纸轧机 SPS（Stored Program System）主控 VME 机架 Slot-1（老西马克/ABB 轧机电控）→ 单点故障致全机架 I/O 失联跳车→
- 国防/航天 ATE 数据采集 VME 主机（603e SBC + PMC 采集卡）→ 停机可接受等调货但影响试验进度→如同类机架 ≥2 可池化 1 件共享备件；单孤点建议专备。
- 高校物理/科研 VME 触发系统→ 非连续运行→不建议新采，保留现有做冷备即可；新设计考虑 cPCI/VPX 迁移。
- 海外孤岛装置 物流 > 3 周→战略备 1 件 + NVRAM 参数打印件 + 确认 Boot PROM 版本匹配运行 OS Image。
某特种钢厂 2050 粗轧 SPS（VME 架构 主控），年度停电检修后开机卡在 “NVRAM: Checksum Bad — Entering PPCBug”，原因为板载 CR2032 耗尽（装于 1999 年未换过！）。无 NVRAM 参数备份记录，工程师花 3 小时翻老工程光盘找到原始 nvram.txt手工 nvedit重灌才恢复。库房有同 Rev 冷备但未初始化 NVRAM——复盘后规定：” 备件封袋贴 NVRAM 参数快照 + Boot PROM 版本号 + 建议更换周期（电池 5 年一换）”。教训一句：VME SBC 备件 ≠ 裸板，NVRAM 初始化数据和 Boot ROM 兼容性是灵魂，电池到期必换。
