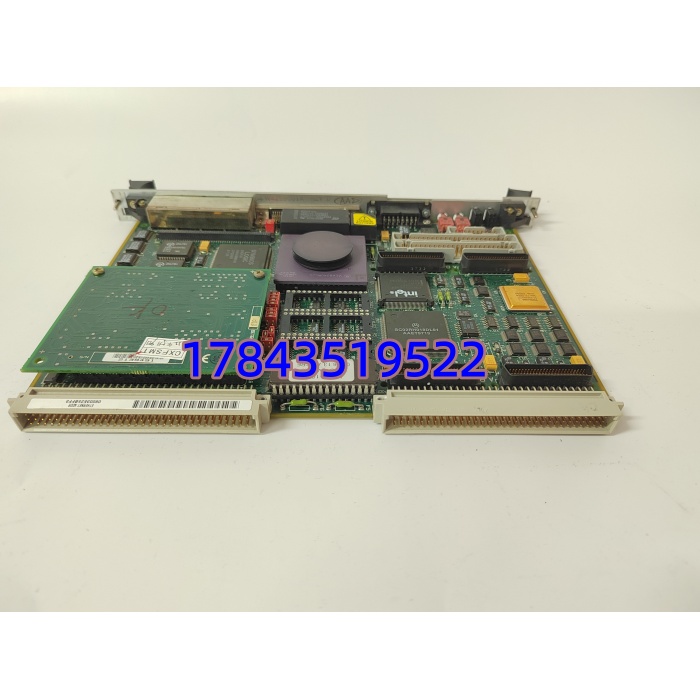

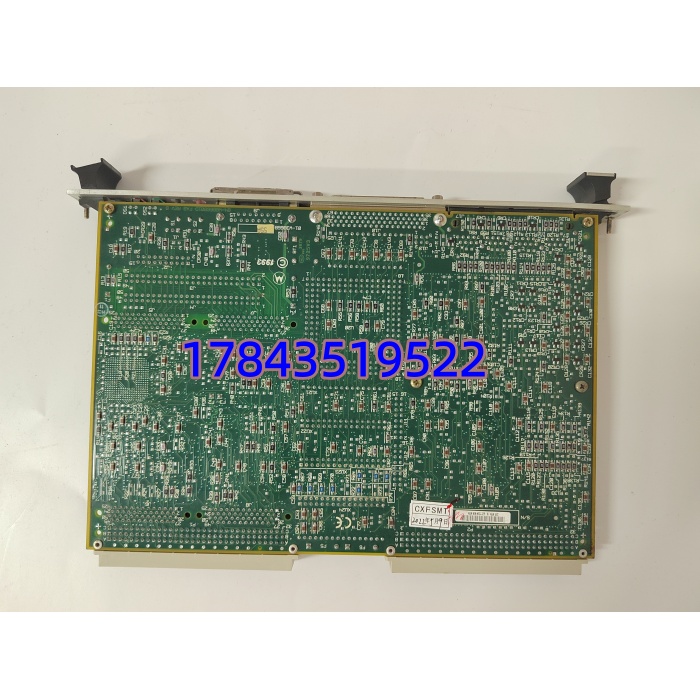

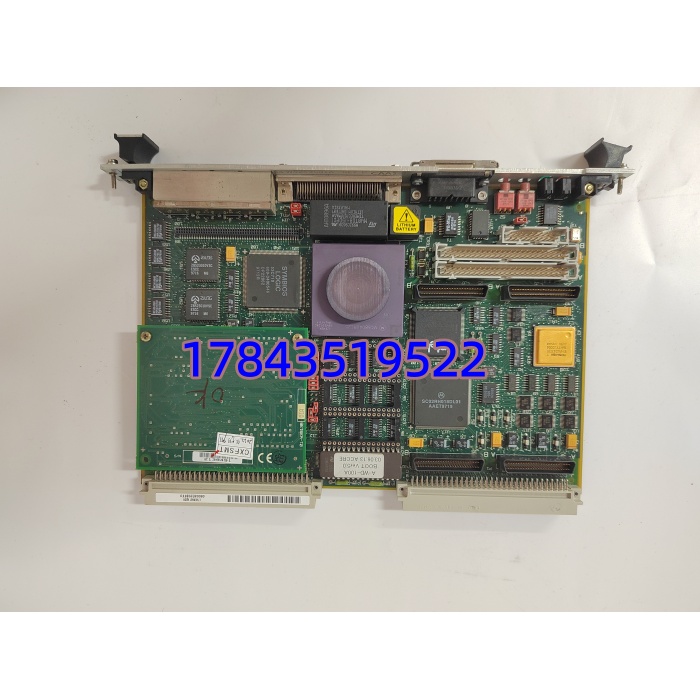

描述
产品详情
· 型号：MVME162-213（常见变体 MVME162-212 / -214 / -223 差别在 CPU 频率/Dram 大小/Ethernet 有无）
· 品牌：Motorola（现 NXP 继承嵌入式 VME 产品线授权支持经 Artesyn/Emerson 遗留渠道）
· 系列：MVME162 Series — 6U VME Single Board Computer (68K, MC68040)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | MVME162-213 |
| 基础系列 | Motorola MVME162 (MVME162-xxx 编码规则: -2xy → 68EC040/68040, x=1/2 对应 25/33MHz, y=DRAM/Opt) |
| 制造商 | Motorola Inc. (Embedded Systems Div., later Freescale → NXP; 工业 VME 延续由 Artesyn/Emerson Legacy 支持) |
| 产品类型 | VMEbus 6U Single Board Computer — System Controller / Master CPU |
| MPU | Motorola MC68040 (含 FPU, 全 68040 非 EC 版), 33 MHz (-213 中 “3”=33MHz, “2”=25MHz 见于-212) |
| 板上 DRAM | 典型 4 MB (有时 8 MB 依 B/D 后缀版，可扩至 16～64 MB 通过 SIMM 插槽——部分 -213 带 1×72-pin SIMM 空槽) |
| 非易失存储 | 2 MB Flash / EPROM (通常 Socketed EEPROM / Flash SIMM 存 Boot ROM / OS Image / 应用固件) |
| 串口 | 2× EIA-232 (DB25 或 10-pin header via MVME712 transition module), 9600–38400 bps 典型 |
| 并行口 | 1× Centronics-compatible (SPP) 用于打印机或调试 |
| VME 接口 | VME64 / VMEbus D16/D32 slave & master, A16/A24/A32 地址空间, SYSFAIL / SYSCON 支持 |
| Watchdog Timer | 板上可编程硬件看门狗 (WDT)，超时可触发 VME bus error 或 Local Reset |
| 时钟/日历 | 板上 RTC (DS1643 或兼容, 带 NVRAM+Y2K fix 依年代) —— 典型失效点！ |
| 状态指示 | 前面板 2×LED (Run / Fail 或 Status A/B) |
| 配置跳线/JP | 多个 JP 设置: 启动设备顺序(ROM→RAM→Net)、Console 口波特率、VME SYSCON 主/从模式 |
| 配套转接板 | 常配 MVME712 (或 MVME712M) 面板转 DB25 串口/并口引出 |
| 工作环境 | 商业 0～+55℃ / 工业 -25～+70℃ (依后缀 C/I 型), 存储 -40～+85℃, 湿度 5%～95% 非冷凝 |
| 尺寸 | 6U VME (160×233 mm), 典型深度 ≈ 260 mm (含 connectors) |
| 典型应用系统 | Westinghouse Ovation 早期 DCS (I/O Proc. Node)、粒子加速器束控、核电 1E 级仪控遗留、卫星地面站天线控制 |
| 停产状态 | 系列 EOL 多年，原厂无新件，市面全为 NOS / 拆机测好 / 第三方 refurb (如 VersaLogic 或 Artesyn Legacy Repair) |
产品介绍
现场实测发现——某老式 Ovation 节点(1998 年版) 开机卡在 ” ROM Monitor >” 不自举，原是板上 DS1643 RTC+NVRAM 模块电池耗尽清零网卡 MAC/启动参数，插新 NVRAM 模块重灌 Boot ROM 后恢复。（严格来说 -213 不是 通用 x86 工控机——它跑 VxWorks/OS-9/pSOS 或专有的 Westinghouse/Ovation 固件映像，BIOS 概念在这里叫 “Buggy 1.x/2.x ROM Monitor”；采购最容易犯的错是按”VME CPU 板”模糊搜买回 MVME167(PowerPC) 或 MVME177 — 物理可插但固件/OS 二进制不兼容，必须按原系统 BOM 完整型号包括 DRAM 大小/Flash 大小/Rev 字母匹配，尤其 Ovation 早期节点对 Flash 容量和 ROM 版本敏感。）
-213 是许多 90 年代遗留控制系统的”唯一大脑”——它挂掉整台 VME 控制站变砖，而现代 x86/PowerPC VME SBC (MVME3100/5100) 物理可插但固件不兼容老应用(68K binary)，基本不可原位替代。从 TCO 看单价二手被炒高但仍远低于系统整体迁移成本，属典型”高价-极高影响”A 类战略囤货——建议按在役台数 N 备 N+1（最少 2 件分散存放），特别注意板上 socketed 器件：RTC+NVRAM 模块(DS1643/DS1743)、DRAM SIMM、Boot Flash —— 这些是可损耗替换子件，到货先做 NVRAM 克隆/参数备份。
应用场景与库存策略
VME SBC 故障表现：不自举停在 ROM Monitor、周期 Watchdog Reset、串口无响应——老核电/Ovation 节点全停影响机组监视甚至控制，而原厂 EOL 二十年只能淘二手，成色参差的板子常带”暗病”(DRAM 地址线边际、NVRAM 电池漏液腐蚀焊盘)。
- 核电/火电 早期 Westinghouse Ovation DCS I/O Processor Node → -213 运行 Ovation Node Firmware → 非它不可因固件绑定 68K 架构且 Flash 映像含节点专属参数(NET ID/MAC/IO Map) → 建议：按在役 Ovation Node 数÷2 向上取整最少备 1 件(同 Rev/DRAM 大小)，重要机组备 N+1 冷备；同步备份 NVRAM 参数及 Boot ROM 镜像
- 科研装置(粒子加速器/天文望远镜) 束流控制 VME 机箱主控 → 非它不可因实验控制代码为 68K 汇编/C 绑定 VxWorks 老版 BSP → 建议：如有在役立即向可靠渠道锁 NOS 1～2 件测好封存，新项目评估 VME→cPCI/PXI 或 x86 实时迁移(需重写 BSP 及控制程序)
- 国防/航天 地面站天线/遥测老系统(遗留) → 盐雾/宽温优选工业级(I-suffix)带保形涂层 → 建议：带涂层版与商用版通常不互换(可向下兼容但涂层版贵)，库存按现场在用规格匹配
- 备件子件管理 → 板上 DS1643 (或 DS1743) RTC+NVRAM 模块、72-pin DRAM SIMM、Boot Flash SIMM 属磨损/耗尽品 → 建议：按在役板数量 1:1 备工业级 DS1743Y (Pin compatible) 及同规格 DRAM SIMM，每大修读 NVRAM 参数做文本备份
真实案例：
某 300MW 机组 2006 年改造引入 Westinghouse Ovation DCS（当时代号”早期 Ovation”），控制柜内 I/O Processor Node 用 -213 + MVME712 面板。2018 年春检做节点重启测试，#2 节点上电后串口无输出——拆出发现板上 DS1643 NVRAM+RTC 模块电池漏液腐蚀焊盘致 ROM Monitor 读不到启动参数。临时从另一同型节点拆 NVRAM 模块读出参数手工重建启动字符串恢复（该节点短时降为单 Processor 运行），延误 3h。库房按”C 类老平台”零 库存，向西门子/第三方渠道调 NOS 件延误 12 天(跨国物流+清关)。事后向渠NOS （同 Rev, 4MB DRAM, 2MB Flash）测试 OK 入库，同步采购 4 片 DS1743Y (Pin Compatible 替换 DS1643) 做 NVRAM 备件；EAM 标记 EOL 并要求每次大修做节点 NVRAM 参数文本导出存档。教训就一句——68K VME SBC 没第二家替，板载 NVRAM 电池寿 10～15 年必到期，没备份是赌不漏液不掉电。
