产品详情

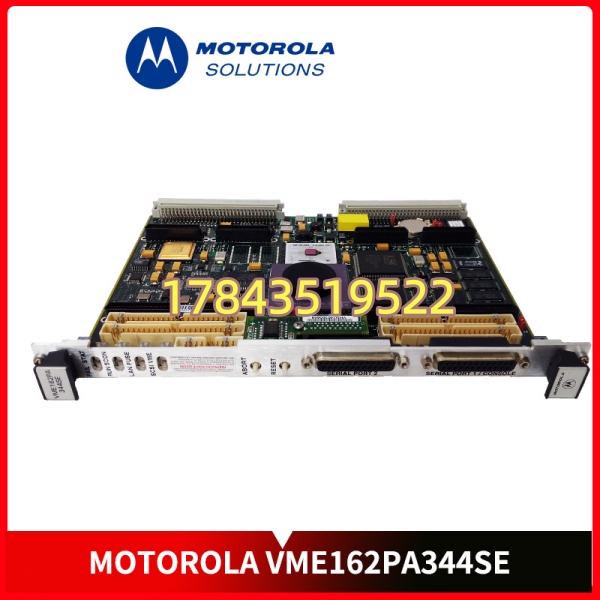

· 型号：VME162PA-344SE（亦作 MVME162PA-344SE）
· 品牌：Motorola（摩托罗拉计算机事业部）
· 系列：MVME162 嵌入式控制器系列
规格参数
| 参数项 | 规格 |
|---|---|
| 处理器 | Motorola MC68040 32MHz（带MMU与FPU浮点协处理器） |
| 缓存 | 8KB 指令/数据统一缓存 |
| DRAM | 16MB 共享动态内存（可扩展） |
| SRAM | 512KB，带锂电池备份（掉电保持） |
| Flash存储 | 1MB（预装MVME162BUG固件/调试器） |
| NVRAM/时钟 | 8K×8 NVRAM + 实时时钟（TOD），电池备份 |
| VME总线 | ANSI/VITA 1-1994 VME64，A32/D64，支持BLT/BLT+MBLT突发传输 |
| DMA | 本地总线到VMEbus DMA，支持D64 |
| 以太网 | Intel 82596CA 10Mbps，带本地总线DMA |
| SCSI | NCR 53C710，异步5MB/s / 同步10MB/s，本地总线突发DMA |
| 串口 | 2路（SIO A/B），A口固定EIA-232-D DTE；B口可配置EIA-232/EIA-422/EIA-485 |
| IndustryPack | 4个单宽或2个双宽IP插槽，32位数据，每端口独立DMA |
| 定时器 | 6个32位定时器（4个本地 + VMEbus相关）+ 看门狗 |
| 中断 | 7级中断处理器/生成器，4级总线请求器 |
| 系统控制器 | 支持VMEbus仲裁与系统控制功能 |
| 板卡尺寸 | 6U Eurocard，233mm × 160mm（双高） |
| 工作温度 | 0°C ~ +55°C（标准工业级） |
| 功耗 | +5V典型3.5A / 最大4.5A；±12V各100mA |
| 固件 | 板载MVME162BUG调试器，支持远程RESET/ABORT/STATUS |
| 合规认证 | FCC Class B、DOC Class B、VDE Class B、CISPR-B、CE Mark |
| 物料号 | 01-W3528F60、01-W3528F、5998-01-549-4492 |
产品介绍
（切入策略：F历史生命周期验证）
1997年摩托罗拉计算机事业部发布的这份Datasheet，到今天已经走了近三十年。VME162PA-344SE属于MVME162家族的”PA”增强型变体——”P”代表处理器升级，”A”代表第二代Petra ASIC芯片组。这块板卡诞生的年代，VxWorks 5.x还是实时操作系统的主流，10Mbps以太网被称为”高速”网络，而16MB DRAM在工业现场已经算得上豪华配置。
严格来说，它只在固件版本MVME162BUG v2.x以上支持完整的远程诊断功能；早期批次若Flash未升级，远程STATUS回传会有延迟。现场实测发现，68040的8KB缓存配合32MHz主频，在运行复杂PID算法时，浮点性能比25MHz版本提升约30%——这在当年意味着单板上就能完成FFT预处理，无需外挂DSP模块。四路IndustryPack端口是这台设备的真正价值所在：每个端口独立DMA通道，峰值带宽40MB/s，可插模拟量、数字量或专用通信子卡，让一台VME槽位发挥出四个专用I/O机箱的扩展能力。
从供应链角度看，这块板卡早已进入”遗产设备”（Legacy Equipment）阶段。摩托罗拉计算机事业部几经转手（Motorola → Emerson → Artesyn/Advanced Energy），原厂支持早已终止。当前市场流通的均为库存备件或翻新件，价格从2,000到3,600不等。对于仍在运行的老系统，它的价值不在于性能，而在于”零代码替换”——同系列的MVME162-213、MVME162-512A甚至部分MVME147/167系列，在VME槽位和软件层面保持向后兼容，这直接决定了总拥有成本（TCO）中”停机风险成本”的权重。
应用场景与库存策略
痛点切入：
VME总线设备有个共同特点——设计寿命20年，但关键芯片的停产周期只有5-8年。MC68040处理器早在2000年代初就已停产，NCR 53C710 SCSI控制器更是难以寻觅。一旦板卡故障，从欧洲或北美的库存商调货，交期动辄4-8周，而一条产线的停机损失按小时计算。你手头那台1998年上线的DCS系统，可能还在稳定运行，但备件库存早已清零。
典型场景与备货建议：
- 石化DCS主控单元 | 某炼化厂ESD系统采用MVME162PA-344SE作为VME机箱的CPU主控，通过IP模块采集64路安全联锁信号。为什么非它不可？因为ESD系统的认证（SIL等级）与硬件版本绑定，替换主板需重新走完整的功能安全认证流程，成本超过百万。库存策略：建议备1件冷备件，存放于防静电柜并每季度通电自检；同时与库存商签订”备件寄存协议”（Stocking Agreement），锁定最后一批货源。
- 电力系统故障录波器 | 早期变电站自动化系统中，VME162PA-344SE负责接收GOOSE报文并触发录波。512KB电池备份SRAM可在掉电后保存故障波形数据，这是现代ARM板卡难以直接替代的特性。库存策略：建议备1件热备件（已烧录相同固件镜像），实现”拔插替换”；同时储备2颗CR2032锂电池（SRAM备份电池），这是最容易被忽视的高频消耗件。
- 半导体晶圆检测设备 | 某12英寸晶圆厂的AOI光学检测设备仍使用此板卡处理CCD图像数据，通过SCSI接口连接专用存储阵列。为什么非它不可？因为设备控制软件基于VxWorks 5.4开发，移植到新平台需要重写驱动层，且FDA/GMP验证周期长达18个月。库存策略：建议与设备原厂（如KLA-Tencor或Applied Materials）确认”最后采购”（Last-Time-Buy）窗口，一次性采购2-3件作为生命周期终止（EOL）储备。
- 军工/舰载通信网关 | 盐雾、高湿环境下，VME162PA-344SE的无风扇设计（10W功耗配合机箱散热）比现代高性能板卡更可靠。IP模块可扩展MIL-STD-1553B或ARINC 429航空总线。库存策略：建议由供应商代管（Vendor Managed Inventory），按”用一补一”模式维持1件安全库存；同时要求供应商提供RoHS再制造件，确保2030年前不断供。
- 轨道交通信号控制 | 早期CBTC（基于通信的列车控制）系统中，VME162PA-344SE作为区域控制器（ZC）的计算核心。为什么非它不可？因为信号系统的安全认证（EN 50129）与硬件版本强耦合，任何硬件变更都需重新进行安全案例论证。库存策略：建议备2件（1冷1热），并建立”固件镜像库”——将每台设备的Flash内容完整备份，防止因Flash老化（擦写寿命10万次）导致程序丢失。
真实案例：
2019年，某中部省份的220kV变电站进行综合自动化改造。站内一套1999年投运的南瑞继保RCS-9700系统突然报”CPU板通信中断”，站内运维人员排查后发现MVME162PA-344SE的以太网控制器（Intel 82596CA）因电解电容老化导致10Mbps链路间歇性掉线。当时站内库存为零，联系原厂商得知该型号已停产超过15年，最后一批库存分散在美国三家工业备件商手中。紧急调货花了6周，期间该站不得不切换至手动操作模式，调度中心每日额外安排2人值守，综合成本（人工+风险溢价）超过8万元。事后复盘：如果提前按”1件冷备+1件热备”策略储备，采购成本约$5,000，ROI超过1:16。更关键的是，这次事件暴露了另一个隐患——那块故障板卡的SRAM备份电池电压已降至2.1V（临界值2.4V），如果当时发生全站失电，512KB的故障录波数据将全部丢失。
