产品详情

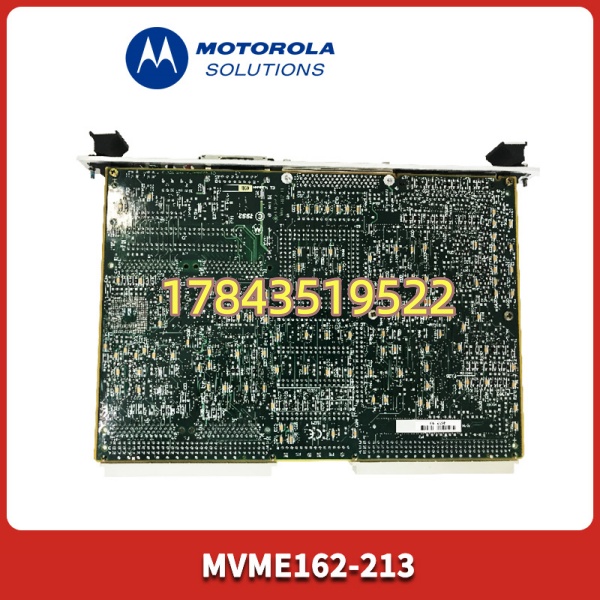

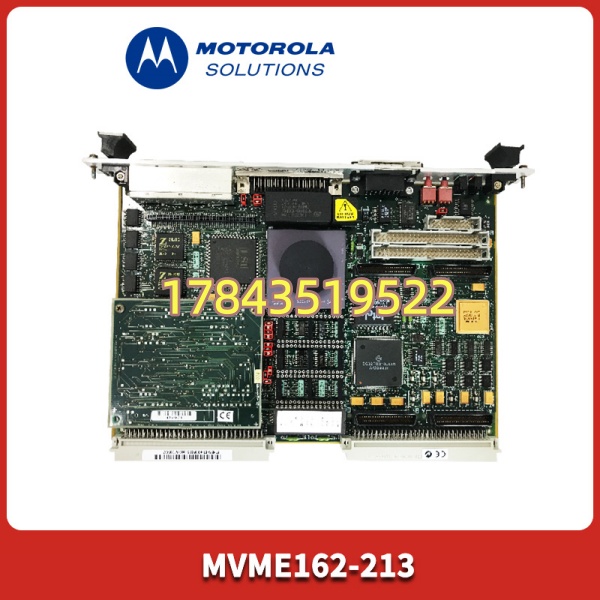

· 型号：MVME162-213
· 品牌：MOTOROLA（Emerson / Artesyn Embedded / Abaco Systems 继承维护）
· 系列：MVME162 Family — 6U VMEbus SBC（System Controller Capable）
规格参数
| 参数项 | 规格值 | 备注 |
|---|---|---|
| 产品型号 | MVME162-213 | “-2″=68040,”-1″系列=16MB DRAM/SCSI/Ethernet,”-3″尾部=局部 I/O 变体 |
| 制造商 | Motorola Computer Group（现由 Abaco/Curtiss-Wright 提供 Legacy Support） | EoL 多年 |
| 板型 | 6U VMEbus（233.35 × 160 mm），单槽 | 符合 ANSI/IEEE 1014-1987 VMEbus |
| CPU | Motorola MC68040（32-bit CISC），含 FPU & MMU | 标称 25MHz（-213 常见），部分 -223/-522 为 33MHz |
| 一级缓存 | 片上 8KB I-Cache + 8KB D-Cache | — |
| 系统内存(DRAM) | 16MB 板载（焊装或 SIMM），奇偶校验(Parity) | 少数版本支持扩至 32/64MB，依 Rev 而定 |
| 非易失存储 | 32KB NVRAM（SRAM + 锂电池后备）保存 Boot Env/IP/启动参数｜512KB~1MB Boot EPROM/Flash | 电池寿命 5~7 年 |
| VME 总线接口 | VME64（A16/A24/A32 地址，D8/D16/D32 数据），Master/Slave，SysCon 可设 | VMEchip2 ASIC 桥接 |
| 看门狗定时器 | 硬件 WDT，超时可触发 VME SYSFAIL 或本地复位 | 软件可配 |
| 串行口 | 2× EIA-232/RS-232（CH1=Console/Debug，CH2=Aux），常通过 P2 或 MVME712 引出 | 300bps~115.2Kbps |
| 以太网 | 10Mbps Ethernet（AMD LANCE Am7990），通常为 AUI(DIX)或 BNC 接口，部分需 MVME712 转 RJ45 | 不支持 100M/1000M |
| SCSI 接口 | 1× SCSI-2（50-pin 或 68-pin，依版本），支持 DMA 启动/外存 | 注意终端电阻匹配 |
| 并行口 | Centronics 兼容（部分版本通过 P2 引出） | 用于打印日志 |
| 实时时钟(RTC) | 板载 TOD Clock，锂电池后备 | 断电时间保持 |
| 本地总线扩展 | 支持 IP Module（部分版本）/PMC 需查 Rev，标准 -213 主要靠 P2 用户 I/O | — |
| 供电要求 | +5VDC 主供（典型 3~5A），±12VDC 辅助（用于 RS-232 驱动 & SCSI 终结） | 由 VME 背板供给 |
| 工作温度 | 0～+55℃（商业级），部分宽温版 -40～+85℃（依涂层/加固等级） | — |
| 抗振/抗冲击 | 符合一般工业 MIL-STD-810 类标准 | — |
| 配套过渡模块 | 推荐 MVME712A / MVME712M / MVME712B 引出前面板串口+Ethernet+SCSI | 务必核对机架后背板线束 |
| 操作系统支持 | 162Bug Monitor / VxWorks 5.x / pSOS+ / OS-9 / LynxOS（依 BSP） | 现场不可随意换 OS |
| 状态 | 已停产（EoL），原厂新件不可订 | 市面为剩余库存或 ATS 测试翻新件 |
产品介绍
在某个半导体老线改造项目里碰到过 MVME162-213 彻底不引导——根因是板载锂电池漏液腐蚀 NVRAM 周边走线，导致 Boot Environment 丢失且物理损坏。这板子是典型的 VME 架构”定海神针”：跑 MC68040 + VxWorks 5.x，确定性中断响应极稳，适合那些写了二十年没人敢动的 legacy 控制代码。它跟后来 PowerPC 的 MVME5100/5500 或 GE Mark VI 的 VME162PA-344SE（MPC603e）指令集不同、固件不兼容——68040 的 VxWorks image 不能灌进 PPC 板，反过来也不行，(严格来说它只在同系列 68040 的 MVME162-xxx 间可近似互换，如 MVME162-223，但需核对 DRAM 容量/Boot PROM 版本及配套 MVME712 过渡板型号)。
库存角度讲，这是教科书式的深 EoL 件——Motorola VME 产品线 2000 年代初就移交 Emerson/Artesyn 再转 Abaco，新件绝迹。凡是还跑它的（老电厂辅网、半导体测试台、军工试验台架），必须做 Last-Time-Buy 锁 1 块冷备/控制站。TCO 不在板价，在它挡住的停机——这类系统软件迁移成本往往六位数起步，一块几百~几千块的备件就是最便宜的”保险”。
应用场景与库存策略
VME 机架控制器若引导失败（NVRAM 丢失/Flash 坏/电池漏液），整柜 I/O 无法初始化——而 -213 原厂新交期是”已停产无货”，等货=等事故，通常只能从拆机渠道碰运气。
- 老式电厂辅网/水电调速器 — VME 控制柜系统控制器运行 VxWorks 专版控制逻辑
非它不可原因：应用软件绑定 MC68040 BSP 和特定 Boot PROM，-213 配置（16MB DRAM/SCSI/Ethernet）须与原工程匹配。→ 建议每套在役 VME 柜备 1 块冷备（防静电袋密封入库），贴 EoL/Last-Time-Buy 标签；采购前要求卖家提供 162Bug 进入截图+NVRAM 可读写证明。
-
非它不可原因：测试程序固化在 SCSI 盘+板载 NVRAM 环境变量，升代需重移植。→ 建议同型号区域共享 1 块周转，但须确保 4h 内可取件；同步做 NVRAM 参数文本备份存档。
- 过程控制老 DCS 扩展站 — 与 MVME712 过渡模块配合引出 RS-232/以太网
非它不可原因：机架背板 P2 定义绑定特定 MVME712 版本（A/M/B），乱配会 I/O 引不出。→ 换新备件时必须同步确认过渡模块型号匹配，最好整组（SBC+712模块）一起备。
-
非它不可原因：-223 可运行相同 68040 VxWorks image 但通常需重新 printenv 设置内存 size 和 boot device；若原系统强依赖 -213 特定 DRAM size 或 PROM 校验和会不兼容。→ 仅在确认 BSP/应用无硬性 DRAM size 绑定且 Boot PROM 可重烧时考虑 -223 作温备，首次替换务必在计划停机窗做。
真实案例：西南某水电厂老调速器柜采用 -213 作主控，运行第 18 年秋检做模拟断电复电测试时发现 NVRAM 变量丢失——IP/启动文件名清零，反复进 162Bug 无法 auto-boot。原值未做文本备份（老工程师退休没人交接），折腾两天对照同类柜手抄恢复 env 才起来。同期发现板载电池（原装 2004 年…）微漏液。原厂 EoL，渠道找同批次 -213 测过 OK 的拆机件等了一周。事后该厂按建议：① 对所有 柜做
printenv导出存档 ② Last-Time-Buy 锁 1 块同型号冷备 ③ 统一更换 NVRAM 电池（CR2032 或 1/2AA 锂电依板子 BOM）。教训——legacy VME 控制器电池和 NVRAM 备份是低成本高回报的保命动作，别等崩了再后悔。
常见问题解答 (FAQ)
Q1：MVME162-213 是原厂停产件吗？现在能买到全新原包吗？
A：是，Motorola 全系早已 EoL，原厂新件不可订。市面流通为 OEM Surplus 或经上电自检+DRAM 遍历+SCSI/Ethernet 扫描的拆机翻新品。坚持要：① 序列号/标签照片 ② 162Bug tsi(内存测试)通过 + NVRAM 读写正常截图 ③ 不低于 12 个月功能质保（首次上机失效包换）。
A：-223 同为 MC68040 架构（通常 33MHz vs 25MHz）、相似 I/O 组合，在相同 VxWorks BSP 下多数情况可替代，但有两个坑——DRAM 容量必须 ≥ 原配置（部分老 app 硬编码 probe 16MB 如不匹配会 panic），且 Boot PROM 版本需支持。替换步骤：先在同环境试跑确认 boot 成功再正式换入。严格来说它只在你核对原系统 BSP 兼容矩阵、DRAM size 一致、MVME712 过渡模块引脚定义匹配时可作近似备件，不确定先别贸然插。
Q3：Last-Time-Buy 囤几块？值不值？
A：公式——每套独立 VME 控制站（或物理分隔的多柜同配置系统）备 1 块冷备。对比 legacy 系统软件移植费（通常数万至数十万起）或产线停摆损失，几百~两三千块（二手测试 OK 价）ROI 碾压。多台同配置可协商区域共享 1 块周转但需确保物流取件 < 允许停机窗口。
Q4：NVRAM 电池多久换？丢了环境变量怎么办？
A：板载锂电池（通常 1/2AA 3.6V 锂电或 CR2032 依 Rev）寿命 5～7 年。正确做法：上电进 162Bug → printenv→ 完整记录所有变量 → 保持板卡通电（或用备用电源夹住电池座）→ 快速更换 → setenv恢复。printenv文本建议存受控文档——这是最容易被忽略却最救命的一步。
Q5：怎么鉴别翻新品被打磨或未全测？
A：看 Motorola 原厂标签激光印字清晰、序列号格式符合 编码规则（可对照 Abaco 官网 Legacy 资料）；PCB 铜箔无二次飞线，BGA/PLCC 封装底部无异常植球溢胶；要求卖家提供带时间戳测试记录（CPU ID 读取→DRAM Addr/Data Walk→NVRAM R/W→串口 Echo→可选 SCSI 盘识别）。拒收不提供测试数据的货源。
