产品详情

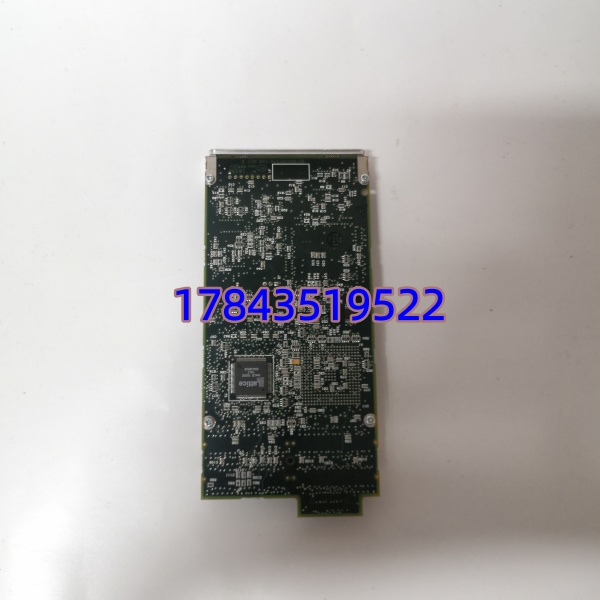

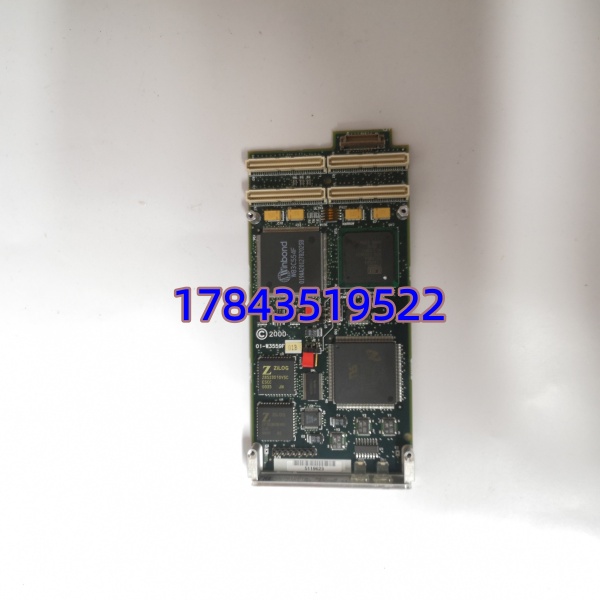

· 型号：IPMC761（IPMC761-001 / IPMC761-002）
· 品牌：Motorola（Emerson Network Power – MCG）
· 系列：IPMC 系列 PMC Rear I/O Module，兼容 MVME5100/5500/6100 及 MVME761 过渡板
规格参数
- 外形标准：IEEE P1386.1 PMC，单宽标准长度（约 233.4×80 mm）
- PCI 接口：32-bit 33MHz PCI 2.1，通过 P11/P12/P13 连接器接入主机
- SCSI 控制器：LSI Logic SYM53C895A，Ultra Wide SCSI（8-bit/16-bit），DMA 支持，最高 ~40MB/s（16-bit）
- 串口配置：4 端口——2×EIA-232 异步（DTE，至 DB-9），2×同步/异步（至 HD-26 或 P2），异步最高 115.2kbps，同步最高 ~2.5Mbps
- 并行口：Centronics 兼容（IEEE 1284），通过 P2 或过渡板引出
- PCI-to-ISA 桥：Winbond PIB（PCI-ISA Bridge），用于传统 I/O 解码
- PMC 槽位要求：安装于 PMC Slot 1，配合 MVME5100/5500/6100 设置 P2 I/O Mode = IPMC
- 供电电压：+3.3V 和/或 +5V（由 PMC 背板供给，典型功耗 <8W）
- 工作温度：0℃～+55℃（商业典型），部分批次标称 -40℃～+85℃（需核对标签）
- 相对湿度：5%～95% 非冷凝
- 固件/驱动：VxWorks / Linux / pSOS+ 驱动包随 MVME SBC BSP 提供，无独立固件烧录
- 兼容过渡模块：MVME761 或 MVME712M Transition Module
- 状态指示：板上通常有 PWR / SCSI Activity LED（视子型号而定）
产品介绍
IPMC761 是一张 PMC 形式的 I/O 扩展卡，用来解决 Motorola 新一代 VME SBC（MVME5100/5500/6100）无法直接兼容老款 MVME761/MVME712M 过渡板的痛点。插进 PMC Slot 1 并设为 IPMC Mode，就能通过 P2 连接器将传统串口、并口和 SCSI 信号映射出来，让旧外设和线缆全部保留，无需改动柜内布线。
跟 IPMC712 相比，IPMC761 的以太网口和串口 3/4 的定义略有差异，选型时要核对 pinout，不要只看板子外观相似就混用。
应用场景与行业案例
痛点
老旧 VME 控制系统（航空试验台、核电辅机控制、广电播控）升级 SBC 后 P2 I/O 不再兼容，没有合适 Rear I/O 模块就会导致采集设备无法连接，停机代价极高。
典型场景
- 军工/航测 VME 机架——MVME5500 + IPMC761 + MVME761 过渡板，保留原有 RS-232 串口连接的老式遥测前端，零改线。
- 广播电视播出服务器——Legacy Ultra Wide SCSI 磁带库通过 挂到新 SBC 上继续运行归档任务。
- 过程控制 MRO——电厂辅机 DCS 的 MVME5100 需兼容早期 MVME2700 I/O 拓扑做备件储备。
- 科研设备延寿——粒子加速器控制柜升级 CPU 板但保留历史串口终端链路。
真实案例
某航空发动机试车台，原 MVME2600 主板烧毁，新采购 MVME5500 装好后发现 P2 串口全无，推力传感器数据无法采集，停工一天损失六位数。我建议他们紧急调一张 -001 插进 Slot 1，跳线设 IPMC Mode，原 MVME761 过渡板直接复用，十分钟后采集恢复。老师傅事后说：”这小板子比新 SBC 还金贵。”
