描述
产品详情

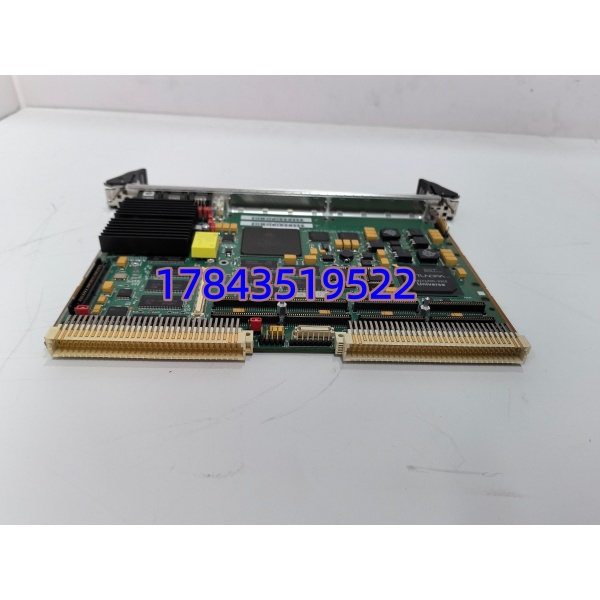

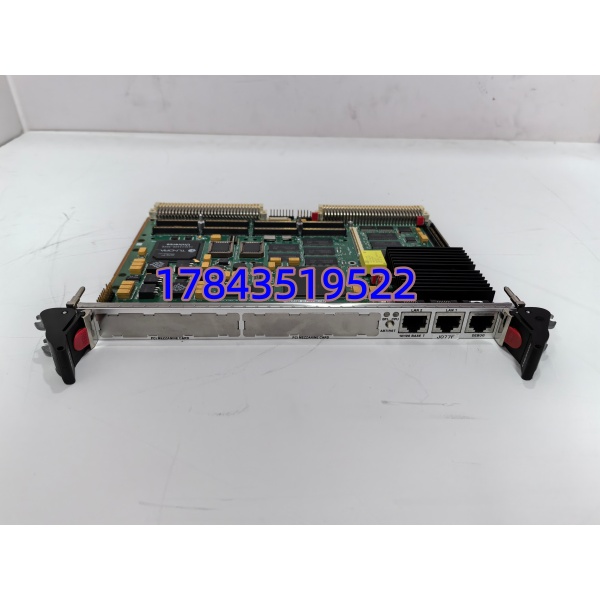

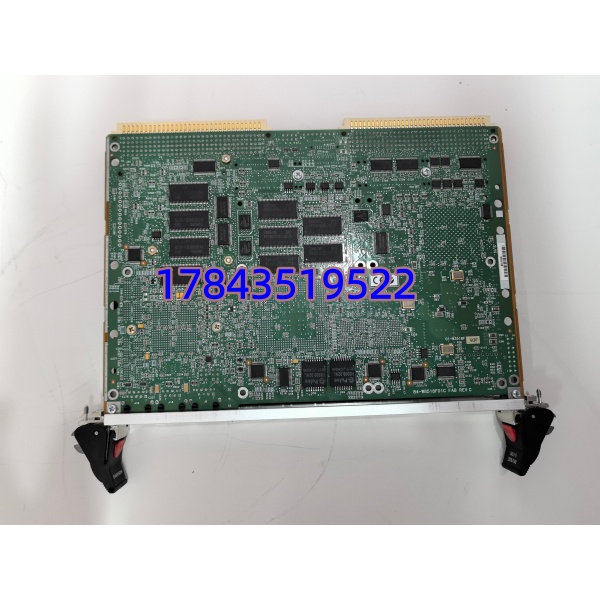

· 型号：MVME5100（系列，具体后缀需核对内存/CPU/Flash 配置）
· 品牌：Motorola（现 Emerson/Artesyn Embedded Technologies / Abaco Systems）
· 系列：MVME — PowerPlus II Architecture 6U VME64x SBC
规格参数
- 产品类型：6U VME64/VME64x 单板计算机（SBC），系统槽或单板独立运行
- 处理器：PowerPC MPC750/755 或 MPC7400/7410（含 AltiVec SIMD 可选），主频 400–500 MHz（依后缀配置）
- L1 缓存：32 KB I-Cache + 32 KB D-Cache
- L2 缓存：最高 2 MB 背侧缓存（Backside L2，依 CPU 型号）
- 系统内存：板载 ECC SDRAM，标准 64/128/512 MB，可扩至 1 GB（via RAM500 夹层）
- 非易失存储：板载 Flash 最大 17 MB（1MB 插座 + 16MB 表贴），NVRAM 带电池备份 RTC
- VME 接口：VME64x 兼容（A16/A24/A32 地址，D8/D16/D32/D64 数据），Tundra Universe-II PCI-VME 桥片，峰值 264 MB/s
- 以太网：双 10/100BASE-TX（RJ45），可选第二口作冗余或调试
- 串口：2× 16550 兼容异步串口（RS-232/422/485 DB-9），用于控制台
- PMC 扩展：2× IEEE P1386.1 32/64-bit PMC 插槽（可扩展 1553B、CAN、高速 ADC 等）
- 看门狗：板载 WDT + 4× 32-bit 定时器
- 供电：通过 VME 背板 +5V DC（典型 4–6A），±12V DC 可选（用于串口/某些 PMC）
- 功耗：典型 20–30 W 满载（依 CPU 和 PMC 负载）
- 机械尺寸：6U VME（160mm × 233mm × 单槽 20mm 深）
- 工作温度：0～+55℃（商用）/ -40～+85℃（工业宽温版依后缀），需核对原厂手册
- 操作系统：VxWorks 5.x/6.x、Linux 2.4/2.6、QNX、LynxOS（依 BSP 支持）
- 认证：CE、FCC Class A、需核对批次是否含 EN 50155 / MIL-STD-810F
产品介绍
MVME5100 是 Motorola PowerPlus II 架构的经典 6U VME 主控板，简单说就是老一代 VME 机箱里的”主机”——插在系统槽跑 VxWorks 或 Linux，通过 VME 背板轮询所有 I/O 模块，双 PMC 槽还能叠通讯卡或特殊采集卡。它比 MVME167/162 系列快得多（PowerPC G3/G4 架构 + AltiVec），又比后来 MVME5500/6100 便宜且仍保有大量存量备件，是国内 90 年代到 2010 年前后投运的核电辅助系统、军工仿真台、大型试验装置最常见的 VME 主控。
坦白讲，这板子已 EOL 多年，市面基本是库存新件（New Surplus）或测试合格拆机件。有一点要注意：后缀差别很大——内存容量、Flash 大小、CPU 是否带 AltiVec、网口 PHY 版本都体现在完整型号（如 MVME5100-0111A01）上。换备件必须核对后缀一致或与现有系统 BSP/固件兼容，我现场遇到过拿低配 64MB 内存版替高配 512MB 的原板，Boot 卡在 “Not enough memory”——不是坏了，是配置不匹配。
应用场景与行业案例
VME 机箱突然报 “Processor Fail” 或干脆所有 I/O 模块通讯超时，操作台全灰——十有八九是 MVME5100 挂了（电容老化、NVRAM 电池耗尽致配置丢失、或 ESD 打坏 Universe-II 桥片）。这种故障通常没有预警，没备件就得等调货，装置长时间瘫痪。
典型适用场景：
- 核电/火电辅助控制系统（BOP/化水/输煤 VME 架构）：原系统设计即以 MVME5100 为系统槽主控，非它不可因 VxWorks BSP 和 VME 地址映射绑定
- 军工仿真/半实物仿真台（HILS）：双 PMC 槽可扩展反射内存卡或 1553B，AltiVec 浮点适合实时算法
- 大型科学试验装置数据获取系统：VME64x 高带宽 + 多槽 I/O 卡配合，适合分布式采集
- 老产线专机 VME 控制柜 MRO 替换：直接沿用原 Boot ROM 和 OS 镜像，免重新开发
真实案例：西北某风洞测控系统，2005 年投用 VME 架构，MVME5100 做主控跑 VxWorks 5.5。某次开机自检不过，Console 口输出停在 “Universe-II not found”，反复复位无效。库房有块半年前申购的同后缀测试件（电池电压 OK、Flash 内容清空待灌），断电拔出旧板、插入新板、通过串口 XMODEM 传 BSP 镜像、下装应用——20 分钟系统恢复。老师傅说下次大修把另一槽也预防性换掉。这就是为什么要留同配置备件并备份 Boot Image。
常见问题解答 (FAQ)
不支持。VME SBC 是系统槽核心，拔出即整箱失联。必须在完全下电状态下更换，换完从 Flash/网络引导 OS。
Q2：停产了有没有直接引脚兼容替代？
Abaco Systems（原 Motorola VME 产品线）后续有 MVME5500（MPC7455/7457，1GHz）和 MVME6100（e600 核），物理尺寸与 VME 背板 P1/P2 兼容，但 BSP、VME 地址映射、PMC 时序可能有差异，不能直接”插上就能跑”——需确认你的 VxWorks BSP 是否支持新板，通常要重新移植或至少重编译内核。稳妥做法是买同后缀 测试件做 1:1 替换。
Q3：更换后需要重灌系统吗？程序会丢吗？
板载 Flash/NVRAM 存 Boot 和配置。若旧板 NVRAM 坏但 Flash 可读，可从备份恢复；若整体更换，需用原工程备份的 Boot ROM 镜像（通常通过串口或网络 TFTP 重刷）。一定要保留你原始系统的 BSP、VxWorks 映像和启动脚本备份——没这个换板后没法 Boot。
Q4：NVRAM 电池没电有什么表现？怎么处理？
板上有纽扣电池（典型 CR2032 或焊接锂电池包）备份 NVRAM/RTC。电池耗尽后每次上电提示 “NVRAM invalid” 或进入默认配置、丢失 VME 节点地址/序列号。更换电池后用板载 Monitor 命令（通常 nvedit或 nvstore）重写入环境变量即可。建议备件到手先查电池电压。
Q5：怎么鉴别拆机件成色和真伪？
- Motorola/Emerson 原厂激光印字型号+序列号，重印偏粗或边缘晕染
- PCB 日期编码与标贴匹配，金手指无严重插拔划痕（轻微正常使用痕迹可接受）
- 上电 Console 口应输出 POST 信息，Universe-II 桥片能被识别
- 要求供应商提供上机电检截图（串口打印）、内存自检出错测试记录，至少 12 个月质保
