描述
产品详情

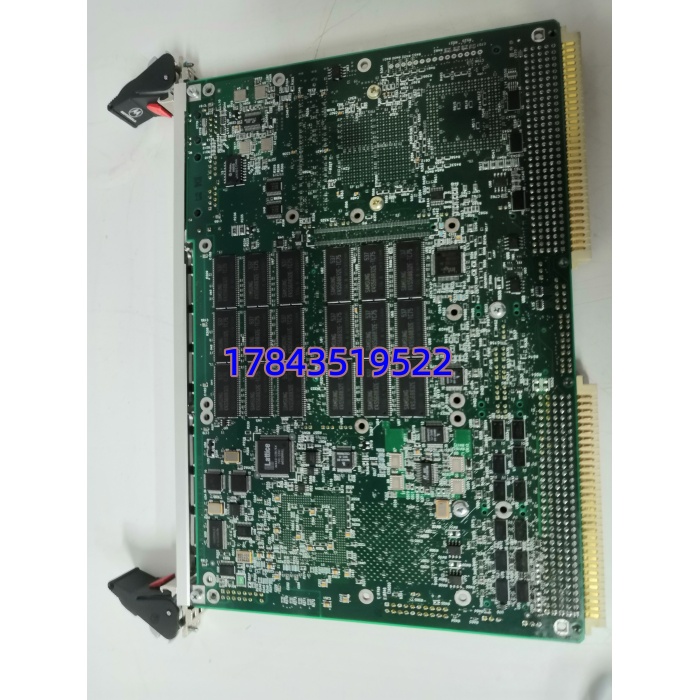

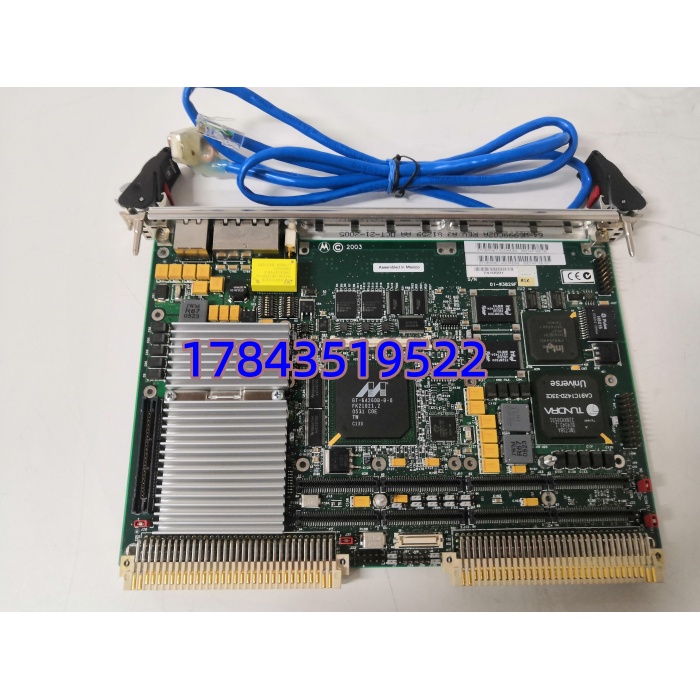

· 型号：MVME5500-0163（Motorola / Artesyn Embedded Computing）
· 品牌：Motorola（现 Artesyn Embedded Technologies / Emerson 遗产 VME 产品线）
· 系列：MVME5500 Series — PowerPC MPC7455 VME64x Single Board Computer (SBC)
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / 选型码 | MVME5500-0163 = MPC7455 1 GHz / 512 MB SDRAM / 64 MB Flash / 2×GbE / 1×PMC / 无 FC / 标准 Temp；电路板常见印 01-W3966B 69P5034 / 01-W3966B69E |
| 制造商 | Motorola Computer Group → Artesyn Embedded Computing（Emerson Network Power）→ 现已停产转入 Legacy |
| CPU | Freescale (Motorola) MPC7455 PowerPC™ G4+ @ 1.0 GHz，AltiVec™ SIMD 向量单元，32KB L1 I/D，256KB L2 Backside L2 Cache on-die |
| 内存 | 512 MB PC133 SDRAM with ECC（板上焊死或 SO-DIMM 依 Rev，后期版板载），单 Error Correct / Double Error Detect |
| 非易失存储 | 64 MB Flash（典型 2 Banks × 32 MB AMD/Fujitsu 29LV 系列），用于 Boot ROM + OS Image + 应用非易失数据 |
| 网络接口 | 2 × 10/100/1000Base-TX Ethernet (Intel/Marvell GbE Ctrl)，RJ-45 或经由 VME 前板/Midplane 引出依背板 |
| 串行口 | 1 × EIA-232 DCE（DB9 或 header），用于 Console / Debug（BSP 默认 9600-8-N-1） |
| PMC 扩展 | 1 × 64-bit 66 MHz PCI-X PMC 插槽（IEEE P1386.1），可插 PMC-Module（如 Fibre Channel、额外 GbE、ADC/DAC PMC） |
| VME 总线接口 | VME64x (VME64 扩展)，Master/Slave A16/A24/A32/D32/D64 模式，支持 SYSFAIL / SYSRESET / IRQ1–7 |
| 看门狗定时器 | 可编程 HW Watchdog（典型 1–255s），超时触发 VME SYSRESET 或 NMI 至 CPU |
| 引导与 BSP | 支持 Motorola PPCBug / U-Boot（后期 Rev 默认 U-Boot）；BSP 支持 VxWorks 5.x/6.x、Linux（Denx ELDK）、QNX（部分 Rev） |
| 前面板指示 | PWR / RUN / FAIL / Ethernet Link/Act LED；有时带 2×7-segment debug code display |
| 供电要求 | VME64x P1/P2 背板供 +5V（典型 6–10A 依配置）/ +12V（PMC 用）/ -12V（可选），功耗 ≈25–40W 典型 |
| 工作环境 | 商业：0～+55℃（工业 -40～+71℃ 依后缀 -C 或 -I 版）；5–95% RH 非凝露；符合 IEC 60950 / UL / CE |
| 安装方式 | VME64x 6U (160×233mm) 插槽，前面板锁紧柄，后面板 PMC I/O 可选引出至 P2 或前板 RJ/光纤 |
| 生命周期状态 | MVME5500 系列已 EOL / Discontinued（Artesyn 2015 年后停止接单），市场以全新尾货(New Surplus)及测试拆机流通，无 Pin-to-Pin 替代，升代需换 MVME6100/7100 系列或 x86 VME SBC 并移植 OS/BSP |
产品介绍
在某国家实验室质子加速器 NPP 控制系统碰过——MVME5500 跑 VxWorks 做束流位置计算，突然不 Boot（停在 U-Boot 报 Flash 校验错），追查是板载 Flash 某 Bank 比特翻转。它本质就是 PowerPC G4 时代的 VME SBC 经典作：AltiVec 单元当年对浮点密集的控制算法很香，板载 2×GbE + PMC 槽让它能一边挂实时网络一边扩展专属 I/O，比 x86 VME 板省功耗且实时性靠得住。
严格来说，MVME5500-0163 的 “-0163” 是完整选型码（CPU 速/内存/Flash/网口/PMC 配置），同系列还有 -0141 / -0143 等不同内存 Flash 组合——换备件必须核对完整 -0163 码或至少确认内存(512M)/Flash(64M)/网口数(2×GbE)/PMC 槽一致，否则 Boot ROM 可能因 Flash 容量不足或 BSP 预期网卡 PHY 不同起不来。对库存经理：归 A 类（SBC 死则整 VME 控制站应用全丢，除非冗余 PrPMC 架构），Artesyn 已 EOL 无原位替代，坏只能换同型号或做系统性 OS/BSP 移植到 MVME6100/7100（属改造）——典型 Last-time-buy 最高优先级。
应用场景与库存策略
VME SBC 故障直接导致该 VME 控制站无法引导操作系统——束流诊断、NPP 保护逻辑、老式过程控制仿真台全部离线。 全新原厂基本绝迹，交期 N/A，国内靠库存尾货，且 PMC 扩展卡（如定时/数字化 PMC）也需匹配兼容。
- ：无冗余则 SBC 死 = 该子系统退出 → 建议按每独立 VME 控制架备 1 件冷备（Buffer Stock），密封防静电袋+干燥剂保存，每 2 年插机架（不插 PMC/背板负载）看 U-Boot 菜单进 Console 确认 CPU/RAM/Flash 识别正常。
- 军工/航天仿真—HIL 实时仿真 VME 主机（VxWorks + AltiVec 算法）：同型台架 ≥2 套可按 N+1 建周转备件池，不必每架都囤。
- 老线无明确升代计划：若系统运行 >15 年且无 VME→x86/cPCI 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行 SBC 台数 1:1 或 N+1），同步用 BSP 做 Full System Image Backup（U-Boot env + Flash image + OS vxWorks image + /target/config 文件）到离线安全存储。
- PMC 卡匹配注意：-0163 带 1×64bit 66MHz PMC 槽——采购备件同时要确认现场插的 PMC 模块型号（Timing / ADC / Fiber PMC）与该 SBC BSP 驱动兼容，新 SBC 换上后插回原 PMC 卡通常可直接识别（PCI 枚举一致），但建议首检用
pciShow或等效命令验证 PMC 枚举。
真实案例：
西北某同步辐射光源束线站，-0163 做快反馈控制（带 Timing PMC），运行第 12 年夏季机房空调故障短时超温后板卡不 Boot——U-Boot 能跑但 SDRAM ECC 双错锁定。库房零备件，调货等了 6 天（遇国际物流清关实际 8 天），期间该光束线快反馈退出降为开环模式影响实验数据采集。事后只做三件事：①锁定 1 件全新尾货 -0163（同 -0163 完整码）放恒湿备件柜；②用 tftp+ fl命令做原 Flash 两 Bank 完整镜像备份存服务器；③PM 加”每年大修测机房最高运行温度+清风扇滤网，VME 槽位两侧留 ≥1 slot 风道”。花不到 $2500 囤一块 20 年前架构的 SBC，比一次束线降模式损失便宜——这就是 Legacy VME 控制大脑的库存逻辑，宁可闲也不要赌它不坏。
