产品详情

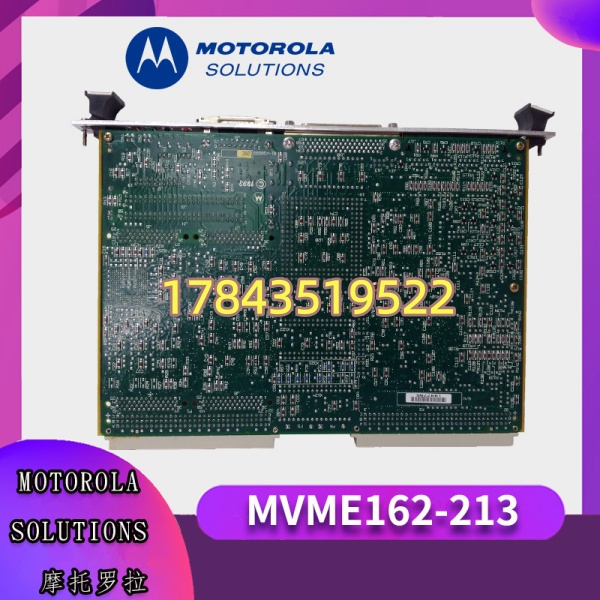

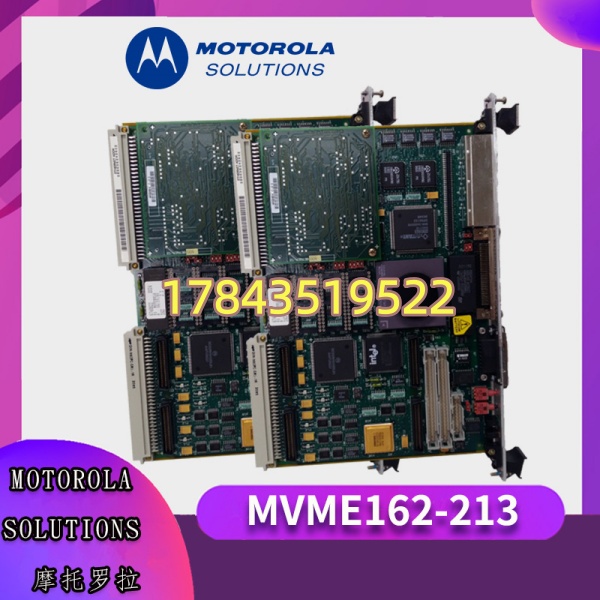

· 型号：MVME162-213
· 品牌：摩托罗拉（Motorola，半导体部门后剥离为NXP）
· 系列：MVME162
规格参数
| 参数项 | 具体规格 |
|---|---|
| 处理器 | MC68040（32位CISC），主频25MHz，集成68882浮点协处理器 |
| 备选处理器 | MC68LC040（25MHz，无浮点协处理器） |
| DRAM | 8MB（奇偶校验保护），部分版本为1MB/4MB可配置 |
| SRAM | 512KB，带电池备份 |
| Flash | 1MB（部分型号可扩展至2MB） |
| NVRAM | 8K×8，电池备份 |
| EPROM | 512KB，存储固件/启动程序 |
| VME总线 | ANSI/IEEE 1014-1987，支持A16/A24/A32地址宽度，D8/D16/D32数据宽度 |
| 串行接口 | 2×RS-232C（DB9），EIA-232-D和EIA-530标准 |
| SCSI接口 | 1×SCSI-2（50针），支持DMA突发传输 |
| 以太网 | 可选，10/100BaseTX，带DMA |
| IndustryPack | 2个扩展插槽，用于I/O功能扩展 |
| 定时器 | 6个32位定时器，带看门狗功能 |
| 电源 | +5V DC和±12V DC，典型功耗15-20W |
| 工作温度 | -40°C至+85°C（工业级） |
| 尺寸 | 6U VME标准（233mm×160mm），双高 |
| 重量 | 约500g至2kg（不同配置差异大） |
| MTBF | >30万小时@40°C（参考MVME-376数据） |
产品介绍
开头策略：F（历史生命周期验证）
1996年某钢铁厂热轧线上了这套VME系统，2024年退役时那块MVME162-213还在跑——28年。你知道这意味着什么吗？意味着当年写控制程序的工程师已经退休了，源代码丢在某个遗忘的共享盘里，没人敢动。这套系统的“剩余寿命”不是由硬件决定的，而是由你仓库里有没有备用板卡决定的。
MVME162-213本质上是一台完整的嵌入式计算机，被压缩成一块6U VME板卡。它跑的不是Windows，是VxWorks或OS-9这种实时操作系统——任务切换延迟在微秒级，而不是毫秒级。现场一旦这玩意儿挂了，你不可能去京东买个工控机来替换，因为VME总线的背板协议、中断优先级分配、内存映射地址全是定制死的。
这板子最值钱的设计是那个“带电池的SRAM”。断电后它还能保存关键数据——比如阀门的最后位置、累计流量、故障日志——长达数年。在电力行业，这意味着设备重启后不需要重新标定零点；在军工领域，这意味着作战参数不会因为关机归零。停产多年后，这模块的库存策略就一句话：你现在买的每一块，都是你系统最后的“延寿保险”。
应用场景与库存策略
VME系统的典型死法：不是CPU烧了，是电容老化导致电源纹波超标，板卡随机重启。排查这种故障要示波器、要经验、要好几天。停产板卡坏了只有两个选择——翻仓库找备件，或者全系统升级。全系统升级？控制系统改造按“月”算时间，按“百万”算预算。
典型场景与备货建议：
- 核电棒控系统：反应堆控制棒驱动机构的逻辑全跑在MVME162上。这玩意儿有严格的核安全等级要求，换型号要重新做鉴定，周期3年起。建议备3块（1块在线备、1块冷备、1块异地存放），且每块灌好相同的固件和应用程序。
- 军工雷达伺服：天线方位/俯仰控制算法跑在68040上，浮点运算全靠68882协处理器。这板子坏了，天线转不动，整个战备任务停摆。建议备2块，每年轮换上机老化测试一次。
- 半导体晶圆传输：老式离子注入设备里，机械手的运动轨迹规划靠MVME162计算。备件不到位，一片晶圆卡在腔体里，损失按“片”算——每片数千美元。建议由供应商代管库存（VMI），约定4小时紧急响应，年费约模块价值的20%。
真实案例：
某空军基地的雷达测试系统，用了三块-213做信号处理。某天开机自检，其中一块报“DRAM parity error”——内存挂了。系统虽然还能用两块跑降级模式，但测角精度掉了一半。
基地的备件库翻了个底朝天，发现当年采购的备件被借调到别的项目再也没还回来。这板子停产至少10年了，官方渠道早就没了。
我们从某退役的铁路信号系统里拆到一块同型号、同版本的-213。但是——注意这个“但是”——铁路版的固件里写死了特定的启动参数和内存测试逻辑，直接插进雷达机箱，VME总线仲裁不通过，整个机箱拒绝启动。
最后解决方案：用原板的EPROM芯片（那块没坏）替换到备板上。这需要热风枪、编程器、还有胆量。现场维修的工程师手心冒汗焊了半小时，重启——自检全绿。
事后反思两个血泪教训：
- 备件必须和原板“三码合一”：硬件版本号（PCB Rev）、固件版本（BootROM Checksum）、配置开关（跳线设置）缺一不可。
- EPROM/Flash里的应用程序比硬件本身还珍贵。买二手板子回来第一件事，不是上机，是用编程器把原板的固件内容完整读出来备份。
常见问题解答 (FAQ)
问：MVME162-213现在完全停产了吧？还能买到全新件吗？
停产至少10年以上了。市面上所谓的“全新原装”要打问号——可能是未上过架的库存老货，也可能是翻新货。真正的“全新”应该满足：原厂防静电袋未拆封、板子上的电池还有电（生产日期在5年内）、金手指无插拔痕迹。满足这三条的概率，老实说，很低。
问：板上那个电池没电了会怎样？能自己换吗？
SRAM和TOD时钟全靠它保持数据。电池没电的后果：断电后SRAM数据全部归零、时钟回到1970年。某些程序启动时会读SRAM里的配置参数，读到一堆0x00直接死机。
换电池可以，但要注意：必须在板卡上电状态下换，否则SRAM数据瞬间丢失（除非你提前备份了）。电池型号通常是BR2325或带引线的专用电池包。我的建议：别自己折腾，找专业维修换，他们有“带电操作夹具”。
问：MC68LC040和MC68040什么区别？能互换吗？
前者是“经济版”，去掉了浮点协处理器（FPU）。如果你的应用程序调用了浮点运算指令（比如三角函数、PID的浮点系数），用LC040会触发“非法指令”异常，程序直接崩溃。互换的前提是：重新编译应用程序，用软浮点库替代硬浮点指令。停产系统的源码在哪里？多半没了。所以——原板用什么CPU，备件就买什么CPU，别自作聪明“升级”。
型号后缀的数字代表不同的配置组合（DRAM大小、是否带以太网、SCSI接口版本等）。-213和-223的固件一般不通用，混插可能导致VME总线地址冲突。采购备件时，必须核对完整型号（包括后缀），最好连板卡上的“PCB Assembly Number”也拍照确认。
问：买二手的怎么验货？
五步：
- 外观：检查金手指有无划痕或氧化发黑；电容有没有鼓包或漏液；电池有没有漏液腐蚀电路板。

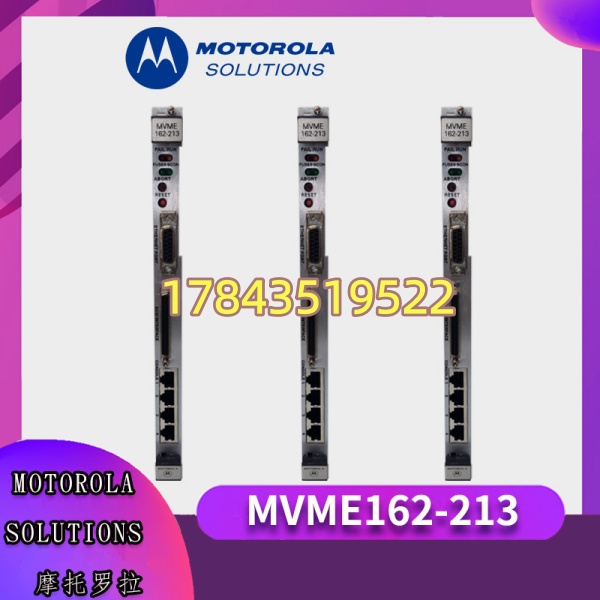

- 上电自检：插进VME机箱，看板卡上的LED自检序列——正常情况是“RUN灯闪烁几次后常亮，FAIL灯灭”。如果FAIL灯常亮，大概率板子有问题。
- 进调试模式：通过串口连到Debug口，执行“t”命令（VxWorks下），看内存测试是否全pass。
- 读固件Checksum：用编程器或板载调试命令，计算Flash/EPROM的校验和，和原板对比。不一致说明固件被改过。
- 拷机测试：上电连续运行72小时，期间执行内存读写循环、串口自发自收、网络Ping包。中间重启三次，看自检是否每次都过。
