描述

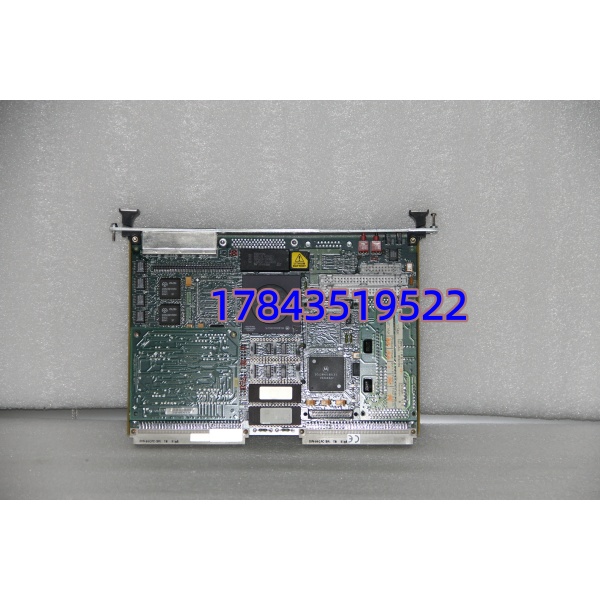

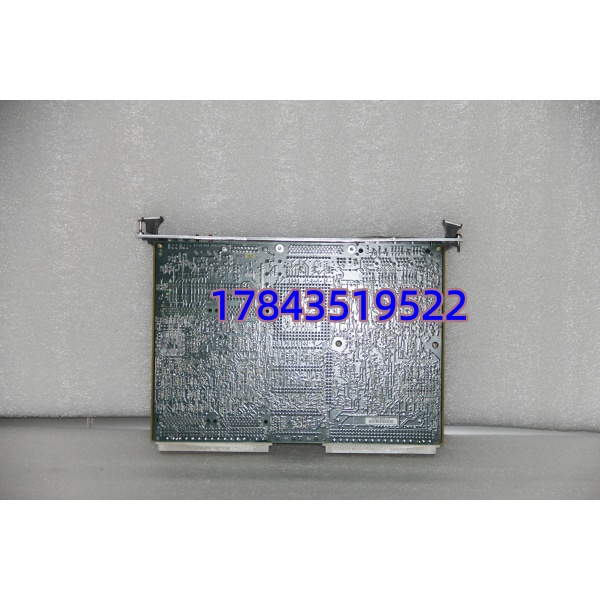

产品详情
· 型号：MVME162-220（常见印刷标识 MVME162-220A / MVME162-220B，功能兼容；注意 -212/-213/-422 为近似变种）
· 品牌：Motorola（现技术继承为 Artesyn Embedded / formerly Emerson Network Power — Embedded Computing）
· 系列：MVME162 Family — 6U VMEbus Single Board Computer (68K 68EC040)
技术参数
- CPU：Motorola MC68EC040 或 MC68040 含 FPU（依具体 BOM 批次），典型 25 MHz 或 33 MHz（MVME162-220 多为 25MHz EC040 无 FPU，部分 -220 带全 040 有 FPU——采购前确认你现网板 CPU 型号一致）
- 板上内存：标准 16 MB DRAM（奇偶校验可选，部分批次 8MB/32MB 依 EEPROM 配置），SIMM 72-pin 接口（可现场更换但需匹配 parity type）
- 非易失存储：2 MB Flash / EPROM（或 1MB UV EPROM + 512KB SRAM + EEPROM 32KB NVRAM 依 BOM 版本）——存引导 ROM 与应用代码，换板必须复制此内容或插原 Boot PROM
- 串口接口：2 × RS-232C asynchronous ports（DB-9 母，Port 1=Console/Debug，Port 2=User），DTE/DCE 可跳线
- SCSI 接口：1 × 50-pin SCSI-2 (Narrow SCSI)，用于连接磁带/HDD/Flash 外存（老系统做程序备份用，现多弃用）
- VMEbus 特性：VME64 兼容（A16/A24/D16/D32），Arbitrator / Requester / Interrupt Handler，DMA 控制器（VMEchip2 ASIC）
- 定时器 / 看狗：2 × 25 MHz 定时器、1 × watchdog（可配系统复位或 NMI）

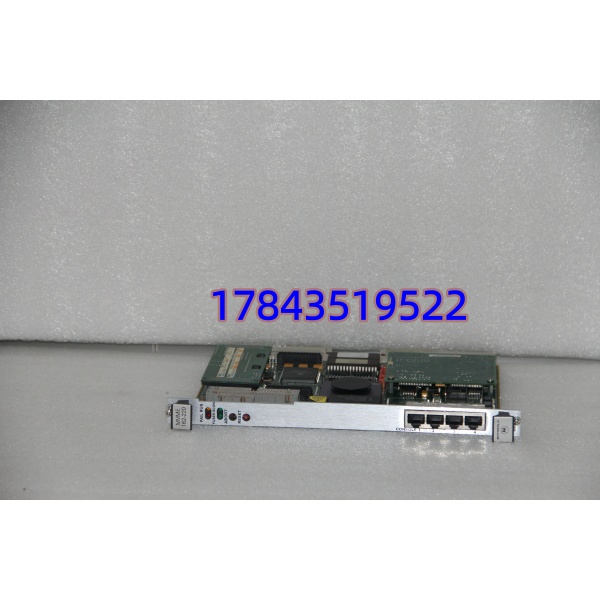

- ABORT / Reset 按钮：板边物理按键做 CPU Reset / Abort-to-Monitor
- 配置跳线 / EEPROM：板上 EEPROM (24LC00x 类) 存 Ethernet MAC(若有 Ethernet 选项)、DRAM 参数、启动设备顺序；-220 本型无板上以太网（以太网版为 MVME162-523 等，注意区分）
- 指示灯：RUN（程序执行指示）、FAIL（异常）、STATUS LEDs（依 Rev）
- 供电要求：+5 VDC（典型 2.5～3.5 A 峰值 依 DRAM 填充），+/-12V 若用 SCSI 终端（多数现场只供 +5V）
- 机械尺寸：6U VME（160 mm × 233 mm 深 × 20.3 mm 高，双 Eurocard 厚），适配 6U VME 机架（如 IC697CHS790 / 定制 6U 机箱）
- 工作环境：商业 0~+55℃ 或 工业 -40~+85℃（依后缀选项，常见工业级标 -C 或 -I），5%~95% RH 非冷凝
- 停产状态：Motorola 系列 2000 年代初 EOL，全新原厂 NOS 极罕，主流为测试合格拆机/翻新品（NVRAM 电池/超级电容需检好）
- 常见 OEM 应用：Westinghouse WDPF-II / Ovation 早期 I/O 接口卡载板、Alstom Micom TSI 前端采集板、GE 90-70 机架内嵌定制控制应用、科研 VME 数据采集
产品介绍
在某 300MW 机组 TSI 柜碰到过——Alstom MMS6000 前置放大柜用 -220 做 VME 主站，某天 RUN LED 不亮 FAIL 常亮，拔下查发现 DRAM SIMM 金手指氧化且 NVRAM 超级电容漏液致 EEPROM 校验失败。现场最痛的不是板子贵，是上面跑的 OEM 专有固件没备份——重烧需原厂服务密码且旧版发行盘早停产。162-220 在二手市场最大的坑就是”板能点亮但缺应用 PROM/EEPROM 内容 = 砖”。它是典型嵌入式 VME SBC：68K CPU + VxWorks/pSOS 或裸机循环跑采集算法，对外只露 RS-232 Console 和 VME 背板，不似 PLC CPU 有工程文件可随便下装。
从 CRO 视角买家决策链三件事：① 确认你现网板完整型号标签（-220 / -212 / -422 等——外观相似 EEPROM 配置不同）；② 确认是否能提供原板 Flash/PROM 镜像或要求卖家按你提供的 BIN 文件预烧写（靠谱供应商会做）；③ 目检 DRAM SIMM 插座无断针、NVRAM 电池/电容未漏——我们出货每块做：VME 背板上电 POST 通过（若保留原 ROM 可进 Monitor 敲 ‘h’ 看 Help）、串口 Console 回显 OK、DRAM 地址行走测试、LED 状态记录、标签序列号拍照。你要的是插回原柜 ABORT 复位后 RUN 灯恒亮进应用，不是一块能跑 Motorola Diagnostics 的裸板。注意此板只适合 6U VME 机架，不能插 GE 90-30/90-70 背板（虽 90-70 是 VME 但 Slot 1 需 IC697CPU 系列，162 做载板时通常配合定制 OEM 背板或做独立 VME 主控）。
替换与升级建议
✅ 直接替换
- -220（同 Rev 字母，如 -220A ↔ -220B 仅制造批次）→ 直接替换，需将原板 EEPROM/Flash/PROM 内容迁移（物理拔 PROM 芯片或用烧写器拷 BIN）。DRAM 容量与 CPU 类型（EC040 vs 全 040）须一致——若原系统依赖 FPU（68040 全版）换 EC040 版可能浮点异常（罕见 TSI 应用通常只用整数）。
- -212 / -213（低 RAM / 早期 ROM 版）→ 可向上兼容替 220 当 EEPROM 配置支持且应用不超内存，但需确认 OEM 应用启动代码兼容（Westinghouse/Alstom 有些绑定检测板 ID 字串，不一致可能 hang 在 Boot）——最稳是用同型号 -220 并烧同镜像。
⚠️ 软件兼容（需验证/重烧写）
- -522 / -523（带 Ethernet 选项的 162 系列）→ 不能替 -220 若应用从 SCSI/Flash 启动且不依赖网口；反向（-220 替 523）会丢失网络引导能力——若原系统 TFTP 下装内核则不可用。物理插槽兼容但 BSP(Board Support Package) 可能不同，属 OEM 工程级确认项非普通备件直换。
- MVME167 系列（68040 更高主频、不同 ASIC）→ 物理 VME 兼容但寄存器映射与 EEPROM 结构不同，不推荐互替除非 OEM 明确支持（极少见）。
❌ 硬件不兼容
- MVME5100 / MVME5500（PowerPC MPC74xx 系列）→ VME 电气兼容插槽但 firmware/BSP 完全不同，旧 68K 应用无法启动。
- GE IC697CPUxxx / IC693CPUxxx ——虽 90-70 用 VME 背板但 CPU 模块有专有 VME 接口 ASIC，162 系列不能做 90-70 逻辑控制器（仅能做独立 VME 主控或 OEM 载板）。
