描述
产品详情
· 型号：MVME5100（完整 Order Code 例 MVME5100-0161、MVME5100-0163 等，后缀决定 CPU 频率/RAM/Flash 配置）
· 品牌：Motorola（现归属 Abaco Systems；曾随 GE Fanuc / Emerson Embedded 渠道流通）
· 系列：MVME5100 Series — PowerPlus II VME64x SBC
规格参数

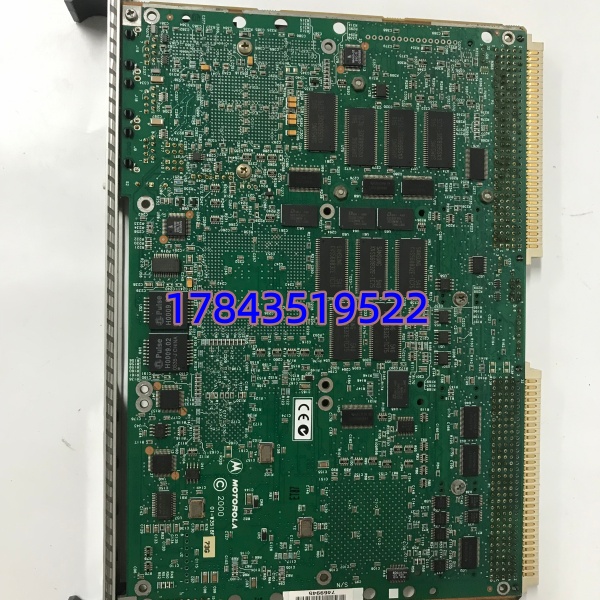

- 产品名称：MVME5100 VMEbus Single Board Computer (SBC)，6U 单槽

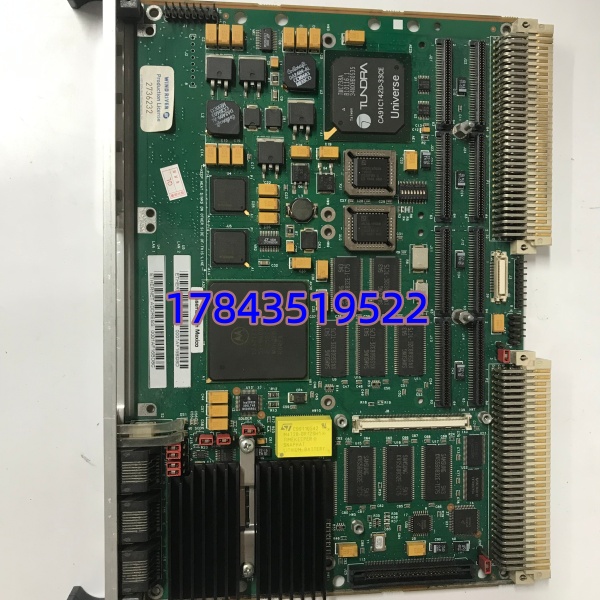

- 架构：Motorola PowerPlus II，Tundra Universe-II PCI-to-VME64x 桥片
- 处理器：MPC750 (G3) 或 MPC7410/MPC7450 (G4, 含 AltiVec)，主频 400/450/500 MHz（依后缀不同，-0161 常见 400MHz MPC750，-0163 常见 500MHz MPC7410）
- 二级缓存：板上 1MB L2 Cache（部分 G4 版片内另有 256KB L2）
- 系统内存：标配 64/128/256/512 MB ECC SDRAM（板载焊接，最大 1GB 依版本），32-bit/64-bit 数据路径
- 非易失存储：板载 8~64 MB Boot Flash（典型 17MB user-accessible）+ EEPROM（NVRAM 保存 MAC/配置）
- VME 总线：VME64 / VME64x (ANSI/VITA 1-1994/1.1)，支持 A32/D64、BLT、RMW，可作 System Controller 或 Slave
- 以太网：2× 10/100BASE-TX RJ45（前置或通过 RTM 引出，依版本）
- 串口：2× EIA-232/422/485 DB-9（Console + Aux），16550 兼容
- PMC 扩展：1~2× 32/64-bit PMC (PCI Mezzanine Card) 插槽，66MHz，可扩展 MIL-1553、CAN、额外串口、图形等
- 其他接口：Parallel port（可选）、Watchdog Timer、Battery-backed RTC、PCI 总线 Master/Slave
- 引导方式：从板载 Flash、IDE/CF（通过 PMC 或载板）、网络 (TFTP BOOTP)
- 操作系统：VxWorks 5.5/6.x、Linux 2.4/2.6、QNX、LynxOS（依项目 BSP）
- 电源要求：+5V DC 典型 4~6A（≈20~28W 满载），±12V 用于 RS-232 驱动，由 VME 背板供给
- 机械：6U VME (233×160 mm 板卡 + 导轨/导销)，单槽宽，前面板带 Ethernet/Serial/Reset 钮
- 工作环境：商用级 0~+55℃；工业级(选件) -20~+70℃；存储 -40~+85℃；湿度 5%~95% 非凝露
- 认证：CE、UL 1950、IEC 60950（依具体版本）
产品介绍
MVME5100 是 Motorola 经典 6U VME 单板计算机，在电厂/燃机控制领域常作为 GE Speedtronic Mark VI（部分早期版本）、Woodward 505E 扩展 VME 站、或老式 EX2100 励磁系统的主控 CPU 板出现——跑 VxWorks 实时核，通过 VME 背板与 I/O 卡（IS200 系列等）交换数据。坦白说它就是 VME 机箱的”大脑”，不同于普通 PLC CPU，它有自己独立的 OS 镜像（通常从 Flash 或网络加载），换板必须烧写正确的固件/BSP 或克隆原板 NVRAM 内容，否则插上新板 VME 机箱起不来。
有一点要注意极关键：（如 -0161 = MPC750 400MHz 128/256MB RAM；-0163 = MPC7410 500MHz 512MB RAM；还有 -0171 等）。换件原则上要求后缀完全一致或向上兼容同代——不同 RAM 容量/CPU 代次可能导致原 BSP 不认或需重新编译内核。买之前一定抄下旧板完整丝印（含破折号后四位）。另外部分系统把授权/序列号锁在 NVRAM 电池-backed SRAM 里，换板要做 NVRAM 克隆或重新灌 ENV 变量。
应用场景与行业案例
我在现场最怕的是老厂 VME 机箱莫名反复重启——查到最后是 板载电池耗尽(NVRAM 清零)或 SDRAM ECC 不可纠正错误导致 Watchdog 复位。这种板子不像 DI/DO 卡插上就亮，它依赖正确固件+BSP+NVRAM 环境，出问题先确认原系统有没有做过程序备份/镜像。
典型场景：
- GE Mark VI 早期 VME 扩展站 / 辅助控制柜： 作系统槽 CPU，跑 Turbine Control Application，通过 VME 访问 IS200 I/O。
- Woodward 505E / 505XT 扩展 VME 架：作为主控 SBC 与调速器通信。
- 核电/水电 DCS 老式 VME 控制柜（西屋 Ovation 老版 VME 前端、Foxboro I/A 老 VME Node）：长期备件。
- 科研/军工测试台 VME 主控：雷达信号处理、数据采集，利用 PMC 扩展 1553B/ADC。
真实案例：西南某 9E 燃机电厂 Mark VI 控制柜报”VME SysFail — Slot 0 No Response”，反复断电重启无效。开柜看——-0161 前面板 ETH Link 灯不亮，RUN 灯灭。交叉验证把 -0161 插邻柜已知好机箱同样无反应，确认板坏。库房有一块同后缀 -0161（测试良品），插上后需从 CompactFlash（原系统有 CF 启动盘）引导——因 NVRAM 是空的新板，先进 MOTLoad 设 boot device、MAC、IP、boot file 路径（与原 ENV 一致），saveenv 重启，正常引导 VxWorks，Mark VI 自检通过。整个过程卡在最开始不知道原 boot 参数——提醒各位：旧板没死透前一定先进 MOTLoad 打 printenv 截屏保存！
