描述
产品详情

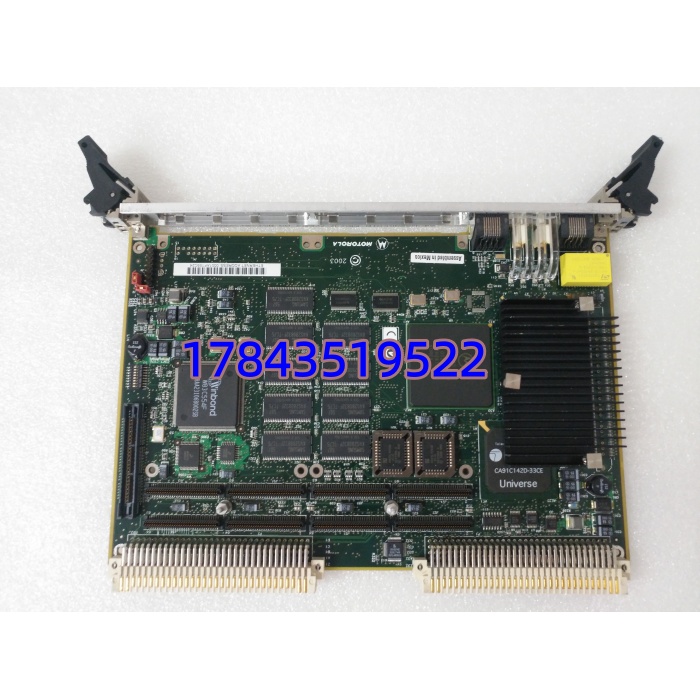

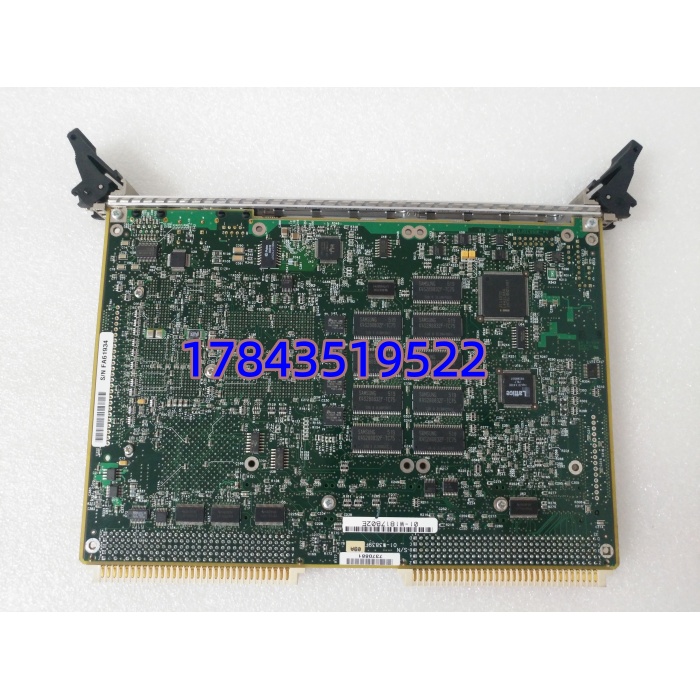

· 型号：MVME2434（典型标号 01-W3804B01 / 01-W3804B02，依 Flash/RAM 配置不同）
· 品牌：Motorola（Emerson Network Power — Embedded Computing / Artesyn 继承产品线）
· 系列：MVME2400 Series — VMEbus PowerPC Single Board Computer (SBC)
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | Motorola Computer Group（现 Artesyn Embedded Technologies / Emerson Legacy） |
| 系列 | MVME2400 Family |
| 型号 / Label | MVME2434（常见丝印 01-W3804B01C / 01-W3804B02 等，-B 为 Rev 字母） |
| CPU | Motorola / IBM PowerPC MPC7400 “G4” @ 300 MHz（部分可跑 350-400MHz 依晶振），AltiVec SIMD 单元 |
| L2 Cache | 1 MB 背侧 L2 Cache（MPC7400 内置/外部包封依批次） |
| 主存 (SDRAM) | 标配 64 MB ECC SDRAM（典型可扩至 128 MB 依子型号 -34/-44 区别，以您现机为准） |
| 闪存 (Flash) | 2 MB 或 4 MB Boot Flash（Am29F040 类，存放 VxWorks bootrom / BIOS） |
| 以太网 | 1 × 10/100Base-TX (Intel 82559 或等效)，RJ-45 前置或通过 PMC 引出依面板 |
| 串口 | 2 × EIA-232 DTE（DB-9 前置，Console + Aux） |
| SCSI | 1 × 50-pin Narrow SCSI-II（板载，可挂 legacy 硬盘/CD-ROM 依 OS） |
| PMC 扩展槽 | 1 × 32-bit 33MHz PCI PMC (IEEE P1386.1)，可插 Ethernet/Serial/DAQP 卡 |
| VMEbus 接口 | VME64 系统插槽兼容 (SysCon / A16/A24/A32/D32/D64 支持)，arbiter on-chip |
| 看门狗定时器 | 硬件 WDT（可配软件喂狗，超时可 NMI / SYSRESET） |
| 状态指示 | RUN / FAIL / STATUS LED（依 firmware 定义） |
| 供电要求 | +5VDC ≈2.5–3.5A（典型），+12VDC / -12VDC 微量（SCSI 驱动用）由 VME 背板 J1/J2 提供 |
| 冷却 | 强制风冷（建议 >1.5 m/s 流经散热翅片） |
| 工作温度 | 0℃ ～ +55℃（商业级，工业扩展温版少见需特别指明） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 10%–90% RH，非冷凝 |
| 尺寸 | 6U VME (160×233 mm 模块区)，带前面板把手及导销 |
| 重量 | ≈0.55–0.7 kg |
| 操作系统支持 | VxWorks 5.4+/6.x (Wind River)、pSOS+、部分 Linux (2.4 vintage kernel) |
| 配套 BSP | Wind River BSP MVME2400（需匹配 VxWorks 版本——升级前核对此点！） |
产品介绍
在某老旧 300MW 机组改造碰过：Alstom P40 保护屏内 VME 机箱以 MVME2434 做主处理板跑保护算法与通信前置机，运行 18 年后某次停电重启后卡在 “Boot Rom Checksum Error”——Flash 芯片位翻转。因建厂 MRO 只列了 I/O 与电源卡没列 SBC，等美国 NOS 调货清关 3 周，期间保护屏降级运行（旁路部分通信功能）加大巡检频次。这板子故障率其实很低（无功率器件），但它一旦挂整台 VME 系统全盲——从库存经理视角是典型 A 类 Legacy 关键点：原厂早已 EOL，新件绝迹，全靠 NOS 与测好拆机，不囤货等坏再找基本等于赌运气。
目前 MVME2434 全系停产超十余年，市面纯 NOS 稀缺，主要靠专业 Legacy 渠道测好拆机。建议仍运行含此 SBC 装置（保护屏/数据采集站/军工老台）按 A 类每同类 VME 机箱备 1 件经老化测试拆机或封存 NOS（丝印子型号与现装机一致），多台相同配置可全厂池化共享 1 件但要求物流恢复时间 < 允许停机窗口，否则单台各备。
应用场景与库存策略
MVME2434 故障 = VME 机箱无法 Boot / 应用不启动 / 通信全断——保护系统通常无热备 CPU 切换，直接导致屏退出服务或降为本地只监不控。
- — 保护装置主处理 SBC，非它不可因 OS Image 绑定板 → 建议按 A 类每屏备 1 件冷备（同子型号 01-W3804Bxx 丝印一致，含 Flash 镜像克隆或确认可灌装），多屏同种配置可签 VMI 共享。
- 工业数据采集/SCADA 前置机（VME 架构老站） — 非安全级但停机会影响数据归档 → 若为单 VME 站建议 B→A 类按装置留 1 件，多站分散可 2～3 站共享周转。
- 已迁移至 x86 工控机 / CompactPCI / PXI 的新装置 — 旧 VME 呆滞只做内部调拨或二手回流。
- 改造/大修项目 — 拆前拍照记录完整丝印（含 -B01/B02 后缀）及 MAC 标贴；新备件到货必须做：① EEPROM/MAC 地址写入（如需 license）；② Flash 引导扇区 + 应用镜像克隆；③ 上电至少 24h 烤机 —— 别跳过此步直接入柜。
真实案例：西南某 2×300MW 燃煤电厂 #1 机 Alstom Micom P40 发电机保护屏，内 VME 机箱主 SBC 为 (01-W3804B01)。年度全厂停电检修送电后 P40 屏无法进入主菜单，Console 口报 “Flash Erase Verify Failed”——判断板载 Boot Flash 坏块。因初始 MRO 未列此 SBC（归类”计算机板不坏”），联系国内专营 Legacy 商找测好拆机耗时 11 天（含跨城送检烤机），期间保护屏退出服务需调度中心特批降出力运行并加密人工抄录。事后该厂将 （要求同丝印 B01 + 可克隆原 Flash 镜像）列入 A 类必保清单按每同类保护屏 1 件采购封存，并要求继保班每年做 VME 板 Flash 健康抽检及镜像备份。
