描述
产品详情
· 型号：IPMC712（常见尾缀如 IPMC712-001、6E-002 等，以实物丝印为准）
· 品牌：Motorola（Emerson Network Power / Artesyn）
· 系列：IPMC Series — PMC I/O Expansion Module for MVME SBC
规格参数
- 外形规格：单宽标准长度 PMC，符合 IEEE P1386.1/ PCI Mezzanine Card 标准
- PCI 接口：32-bit PCI bus，33/66 MHz，通过 P11-P13 连接器接入主机
- I/O 引出接口（P14/P15）：Narrow Ultra SCSI、IEEE 1284 并口、4×串口（部分异步/同步可配）
- SCSI 控制器：LSI Logic SYM53C895A，单端窄 SCSI（Ultra Wide 能力依 RTM 转接）
- 串口控制器：Zilog Z85230 ESCC ×2 + PC97307 Super I/O，支持 RS-232/RS-485 异步及同步模式
- PCI-to-ISA 桥：Winbond W83C554F (PIB)，保留 ISA 中断/DMA 兼容旧设备
- EEPROM：AT24C02 串行 EEPROM，存储 VPD（Vital Product Data）及模块配置
- 供电要求：+5V (±5%) 典型 0.5~1A，+12V / -12V 少量用于串口，总功耗约 3~5W
- 机械尺寸：149mm × 74mm（单宽 PMC），需配合 MVME761 或 MVME712M 后过渡模块引出接口
- 工作温度：商业级 0~+70℃ / 工业宽温版 -40~+85℃（依具体版本，采购时需确认）
- 兼容主机：MVME5100、MVME5500、MVME6100 系列 SBC（PMC Slot 1 通常设为 IPMC Mode）
- 认证/合规：CE、cULus、RoHS（依生产批次），符合 IEC 61508SIL-2 部分设计要求
产品介绍

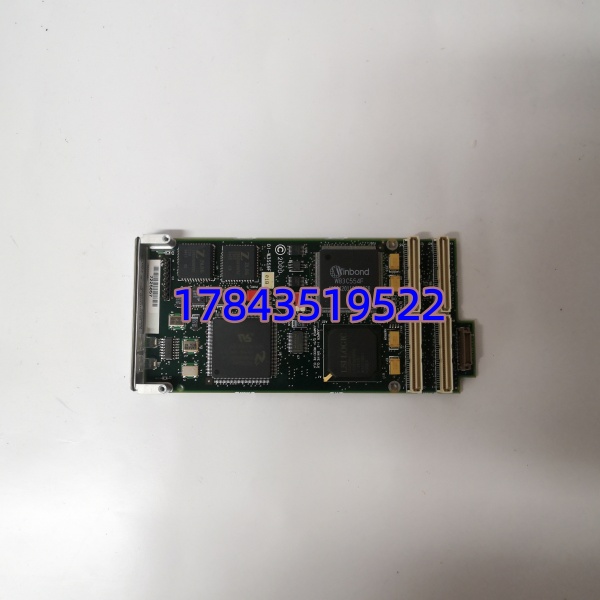

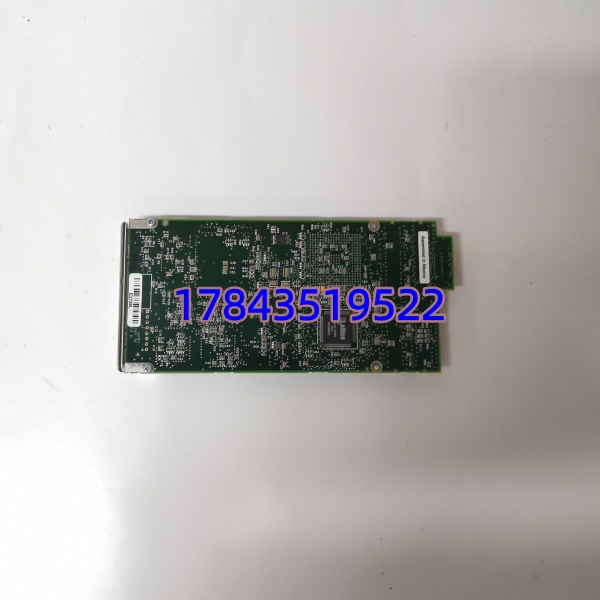

IPMC712 是 Motorola 为 MVME 系列 VME 单板机设计的 PMC 格式 I/O 扩展模块，本质是一张带 PCI-to-ISA 桥和多功能外设控制器的子卡。它把老系统需要的窄 SCSI、多路串口、并行口以及 ISA 兼容 I/O 集中到一张 PMC 上，配合 MVME761/MVME712M 后过渡模块（RTM）把接口引到机箱后背板，解决 VME 主机本身 I/O 接口不足的老大难问题。
和 IPMC761 相比，712 的串口数量和背板以太网路由能力略少，但硬件架构一致、固件兼容、价格更低。现场最常用的场景是老 MVME2600/2700 升级到 MVME5100 以上平台时，保留原有 RTM 和线缆不做改动直接沿用——这一点我在现场帮客户省过不少重新布线和改底板的成本。
应用场景与行业案例
坦白讲，这块板子买的不是性能，是”老系统还能跑”。常见于九十年代末投运、至今不许大改的 VME 架构装置——换掉整个控制柜成本太高，一块 PMC 备件就能续命。
典型场景：
- 电力/水利 RTU 站：MVME5100 + IPMC712 插在户外 VME 机笼，通过 SCSI 接工业硬盘记录 SOE，串口接老式保护装置或调制解调器，换掉原 MVME2700 上拆不下来的旧 I/O 卡。
- 半导体测试台 ATE：利用 PCI-to-ISA 桥兼容遗留 ISA 测量卡，串口连接探针台控制器，窄 SCSI 挂本地存储，不必重写测试程序。
- 轨道交通信号/车载 VME：宽温版配合 MVME6100，在震动和温差大的环境下提供稳定多串口接入轨道占用检测单元。
- 炼油/化工老装置 DCS 扩展：替换早期失效 PMC I/O，保留原有 MVME761 过渡板和现场接线。
真实案例：南方某炼厂催化装置 DCS 基于 MVME2600 + MVME761 RTM，运行快 20 年。去年一块原配 PMC I/O 卡烧了，市面上找不到同批次 MVME2600 配套卡。停机在即，我让他们先测 IPMC712 插 MVME5500（原系统预留升级槽），跳线设 IPMC Mode，MVME761 背板照用。装机后系统识别 SCSI 和 4 路串口正常，SOE 记录恢复，没动一根现场线。老师傅说”早知道这卡能这样顶上去，三年前就该备一块”。
