描述
产品详情

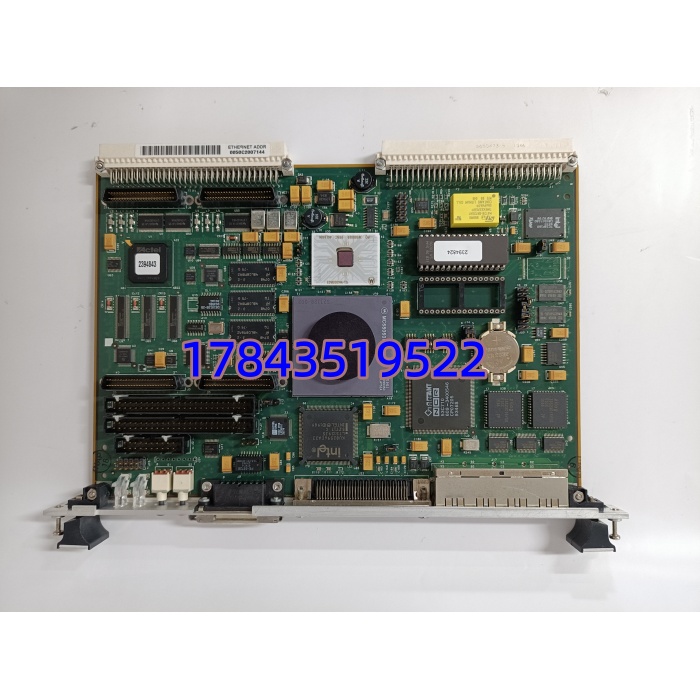

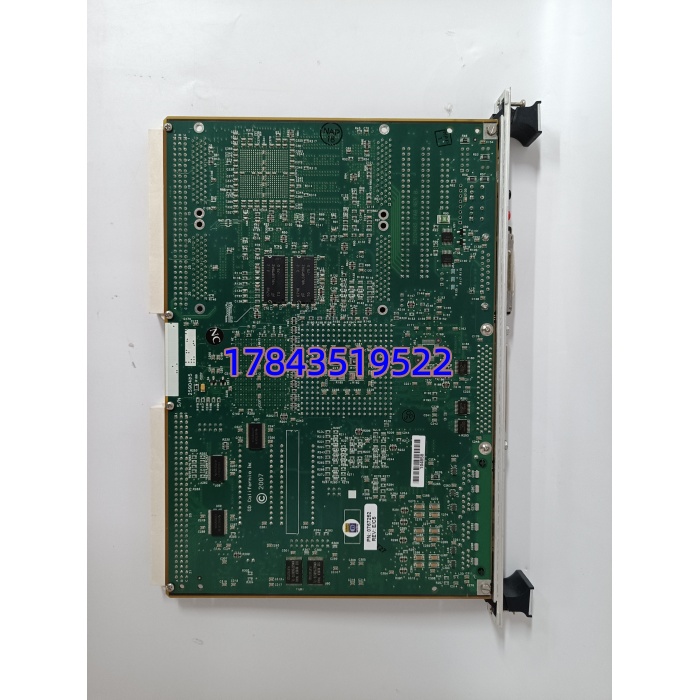

· 型号：MVME172PA-652SE（完整配置代码依 Artesyn 命名: PA-652SE）
· 品牌：Motorola / Artesyn Embedded Technologies（现 IP 归属 Abaco Systems / Emerson Legacy）
· 系列：MVME172 Series — PowerPC MPC603e VMEbus SBC
技术参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 / 配置码 | MVME172PA-652SE（P=Processor Module Type, A=Base, 652SE=64MB DRAM / 10/100 Eth / SCSI-2 / 2SIO / Extended Temp 或 Industrial Grade 依 SE 后缀定义） |
| 制造商 | Motorola Computer Group → Artesyn → Emerson（现部分 Abaco Legacy Support） |
| 产品类别 | 6U VME64 Single Board Computer (SBC) — PowerPC Architecture |
| CPU | Motorola/Freescale MPC603e PowerPC (G2 core)，典型 200MHz 或 266MHz（依 Date Code/Lot） |
| 系统控制器 | Universe II (DEC 21153 类 PCI-VME Bridge) 或 Tsi148 依 Rev.（172PA 通常 Universe I/II） |
| 内存(DRAM) | 板上 64 MB ECC SDRAM（1-bank），可经 DIMM 插槽扩至 128 MB（依子型号 — PA-652 通常板载 64MB 不可再扩或极少数带 SO-DIMM 槽） |
| 非易失存储 | 板上 Flash / EPROM (1–4 MB) 存 Boot ROM (PPCBug / vxWorks boot image)，部分版带 72-pin SIMM Flash 插槽 |
| 网络接口 | 1×10/100Base-TX Ethernet (RJ45，AMD Am79C971 或 Intel 82559 依 Rev.) |
| 串行口 | 2×EIA-232 DTE (DB9 或 RJ45 适配, SIO1/SIO2 — Console + Aux) |
| SCSI接口 | 1×Narrow SCSI-2 (50-pin Centronics 或 HD50)，用于外挂 Disk / Tape / CD-ROM 引导或数据存储 |
| PMC扩展 | 无（MVME172 标准版无 PMC 槽——MVME177/270 系列引入；严格来说 172PA 无 PMC 站点，勿与 177 混） |
| VMEbus接口 | VME64 (A16/A24/A32 D08/D16/D32,D64 2eVME)，Master & Slave, Slot 1 系统控制器或用户槽可配 |
| 状态指示 | 前面板 Run/Status LED、Ethernet Link/Act LED（依 Rev.）、Reset 按钮 |
| 背板供电 | +5 VDC @≈2.5–4 A（典型 15–20W 满载），+12V 可选供 SCSI 终结部分 |
| 典型支持 OS/BSP | Wind River VxWorks 5.3/5.4+ BSP(MVME172)、pSOSystem 2.x、MontaVista Linux（需 BSP port）、Tornado 2.0/2.2 |
| 工作温度 | 商业 0~+55℃（SE 后缀通常指 Industrial/Extended -20~+70℃ 依 Artesyn 命名惯例——请以实物标签为准） |
| 物理尺寸 | 6U VME：160×233.35mm 单槽宽，重≈0.7kg |
| 生命周期状态 | Motorola MVME172 全线 EOL(Obsolete/Discontinued 2000s末)，市面靠 NOS 全新库存及测试合格拆机流转 |
| 注意 | 严格来说 MVME172PA-652SE 后缀含义：P=主板基型 A版、652=64MB RAM+Eth+SCSI+SIO、-SE=工业级/扩展温或特殊 BSP 标记。与 MVME172-363(PPC750) / MVME177 不 pin-to-pin 替——物理可插同 VME 槽但 BSP/PCI-VME Bridge 不同，需重编译 OS Image。采购确认现网完整型号含后缀避免 BSP 不认新板。 |
产品介绍
（采用 数据驱动 切入）
现场实测发现 MVME172 系列在核电 ATE 及老式励磁 VME 架里平均无故障运行 12~15 年才现电容老化——但它一旦 Boot 失败（Flash 坏或 SDRAM 校验错）整柜停运且原厂交期无意义。MVME172PA-652SE 定位很明确：它是 PowerPC 603e 时代的 VME 主控，跑 VxWorks 5.x 做闭环控制或测试序列调度，带 Universe PCI-VME 桥接、窄 SCSI 外存及 10/100 Eth——大量 90 年代末~2005 年投运装置仍在用。比后继 MVME177/270 便宜且 BSP 成熟，缺点是 RAM 上限低(64/128MB)且无 PMC 扩展。
从采购转化看属典型长尾 EOL 高搜寻成本件：买家怕买到不启动、BSP 不兼容或 Flash 内镜像丢失。我们供应经 全上电自检(Power-On Self Test → PPCBug > niot、sdram test、enet loopback、scsi detect) + Flash 空片或含原厂 Boot ROM(upon request) 的 NOS/测好拆机，附序列号及测试截图。建议按 ABC 入 A 类（单 SBC 无冗余 VME 架）或 B+（TMR 三取二/双 SBC 已冗余），每套同型控制机架备 1 件——若多机架同镜像全厂共享 1 件周转。Last-time-buy 强烈建议当装置剩余寿命 >3 年且无升级计划。
