描述
产品详情

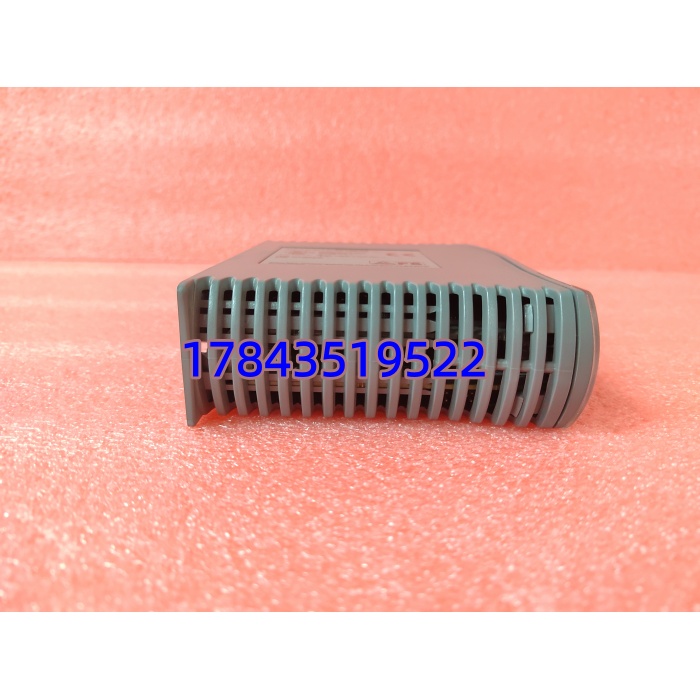

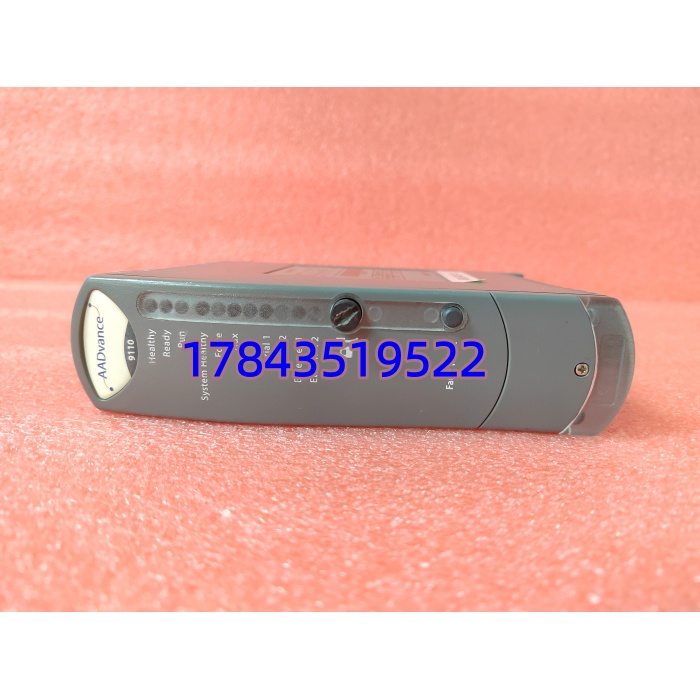

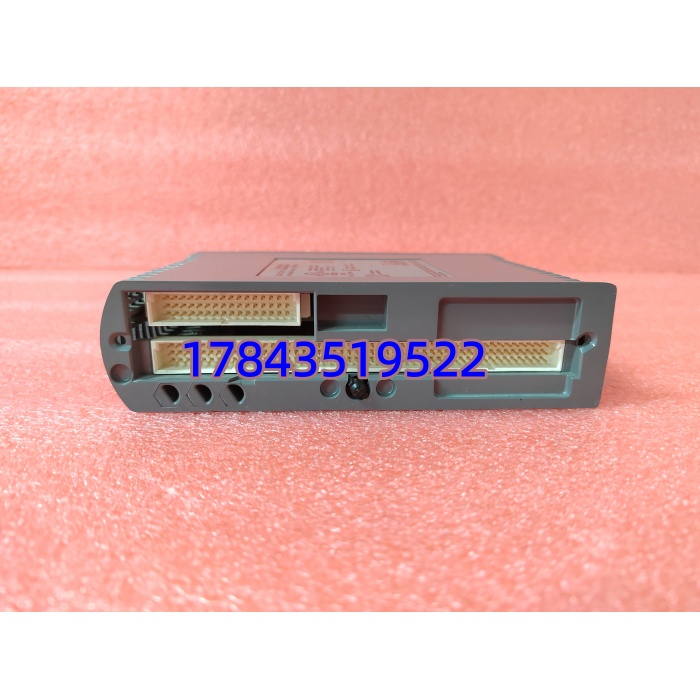

· 型号：T9110（常见丝印 T9110A / T9110B / T9110C 硬件版本，功能全兼容向上）
· 品牌：ICS Triplex（Rockwell Automation — Critical Process & Safety Systems）
· 系列：Trusted TMR Safety System — Main Processor Module for 9100 Series Rack
规格参数
| 参数项 | 规格值 |
|---|---|
| 制造商 | ICS Triplex Ltd. (Rockwell Automation) |
| 模块型号 | T9110 (Trusted Main Processor Module) |
| 常见硬件 Rev. | T9110A / T9110B / T9110C（固件可升级，硬件插槽兼容） |
| 安装位置 | Trusted 机架 Slot 1（必须位于最左首槽，后接 I/O 模块 Slot 2‑N） |
| 处理器架构 | 3×独立 32‑bit RISC 微控制器（每通道独立程序/数据存储器，内部三取二表决） |
| 用户内存 | 典型 4 MB / 8 MB（依固件版，应用逻辑 + I/O 映像 + 诊断缓冲区） |
| 表决周期 | <50 ms（典型应用扫描，依逻辑复杂度可调 10ms‑1s 多任务） |
| 背板 I/O 接口 | 专有 Trusted Backplane Bus，连接 T84xx / T85xx I/O 模块（最大 I/O 模块数依机架 8‑12 块） |
| TriBus 接口 | 1× 光纤 TriBus (FX) + 1× 10/100Base‑TX Ethernet（用于 Engineering WS / Plant Network / TriStation 编程），部分新版支持 dual Ethernet |
| 编程软件 | TriStation 1131 (v4.x / v5.x 依固件)，图形 FBD/LD/SFC + TMR 专用功能块 |
| 状态指示 | RUN（绿 — 应用运行）、TRIP（黄 — 安全输出动作）、FLT（红 — 模块或系统故障）、3× Ch. Health LED |
| 热插拔 | 不支持在线拔插 CPU 本身（会导致机架 STOP / SIS 进入 Safe State），I/O 模块多数支持热插拔 |
| 冗余支持 | Trusted 架构靠 TMR（三通道同模块内）而非双 CPU 热备——单 T9110 模块内含三表决通道；整个机架无 1+1 CPU 冗余（可配双机架 Dissimilar Architecture） |
| 供电要求 | +5VDC 由机架电源模块（T9210/T9220 等）背板提供，典型 1.2‑1.5A |
| 典型功耗 | ≈6‑8 W |
| 工作温度 | 0℃ ～ +60℃（机柜内） |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH，非冷凝 |
| 认证 | IEC 61508 SIL 3 / IEC 61511 / TÜV / FM / cULus / ATEX Ex nL IIC T4 (Zone 2 需配合适机架) |
| 尺寸（模块本体） | 约 185×30×150 mm（H×W×D，Trustec 标准单槽宽） |
| 重量 | ≈0.35 kg |
| MTBF | >100,000 h（原厂 FMEDA，以最新 Trusted Safety Manual 为准） |
产品介绍
在某海上平台 ESD 系统碰过：ICS Triplex Trusted 机架 （Rev.A 服役 17 年）某次停电再送电 RUN LED 不亮、三通道 Health LED 全灭——背板 +5V 正常，判断板载稳压块老化开路。因 SIS 备件包只列了 T8431 DI / T8480C DO 未列 CPU，等 Rockwell 英国仓 NOS 调货清关 14 天（含公共假期），期间 ESD 逻辑全退出运行需办理安全例外审批降负荷+人工巡检。这卡本身故障率极低（无功率器件，三通道互相校核），但它是整台 Trusted SIS 的逻辑中枢——坏一片整系统无法 Boot = ESD/SIS 功能全丧失，从停机+安审风险看必须按 A 类做战略备件。目前 ICS Triplex 老 9100 系列部分区域进入 Legacy / Limited Availability，新项目推 AADvance 或 Allen‑Bradley GuardLogix 安全平台，老用户在产新件靠 NOS 与测好拆机流转。
建议仍运行 Trusted 装置：每套独立 SIS 机架（非冗余双机架架构）按 A 类备 1 件密封冷备（与现装机同硬件 Rev. 如 T9110B/C，丝印完全匹配优先），若全厂多套相同 Trusted 机架可签 VMI 共享 1 件周转但要求物流恢复时间 < SIS 允许退出窗口；若为 Dissimilar Redundant 双机架架构可适当降但建议仍留 1 件。若 5 年内不 SIS 整体升级按 Last‑Time‑Buy 评估囤 2 件（1 NOS + 1 测好拆机）。
应用场景与库存策略
故障 = Trusted 机架无法 Boot / 应用不运行 → SIS/ESD 整系统进入 Fail‑Safe 或退出服务（依旁路设置及法规允许度），通常触发装置降负荷或停机整改。
- 油气/炼化/海上平台（ICS Triplex Trusted ESD/F&G SIS） — SIS 逻辑主机，非它不可 → 建议按 A 类每同类 SIS 机架备 1 件冷备（同硬件 Rev. 优先，确认 TriStation 版本兼容），单关键装置无冗余 SIS 各备 1 件或全厂池化共享 1 件但评估安审风险。
- 火电/化工安全仪表系统（Trusted 做锅炉 MFT / 反应器紧急切断） — 同理 A 类管理。
- 已迁移至 AADvance / Tricon / HIMA 新 SIS 的装置 — 旧 呆滞只做内部调拨或二手回流。
- 改造/大修项目 — 拆前拍照记录完整丝印（含 T9110A/B/C Rev.）及 TriStation 工程 .tsp 文件全存档；新备件到货必须：① 上电确认 RUN LED 可亮（不插 I/O 可先单独槽测）；② 用 TriStation 读 Firmware Version 确认兼容；③ 确认有原项目可重新下装（或要求供应商提供预编程选项若 OEM 协议允许）。注意 不支持热插拔——更换必须计划停机。
真实案例：南海某井口平台 ESD 系统采用 ICS Triplex Trusted（1 机架 + 6 I/O）。运行第 13 年台风季停电后恢复供电 RUN LED 不亮——复位无效，量背板供电 OK 疑板载 DC‑DC 模块失效。因初始 MRO 未单列 （”CPU 不坏” 典型误区），联系 Rockwell 代理亚太仓无 NOS 需英国调货清关 10 工作日。期间 ESD 逻辑退出，按 HSE 规定办临时 SIS 旁路审批+加密人工巡检+降产量运行。事后将该 （要求同 Rev.B 丝印）列入 A 类必保清单按每同类 SIS 1 件+全厂共享 1 件采购封存，并要求五年做一次项目全备份校验及 TriStation 版本归档。
