描述
产品详情
· 型号：T8800C（T8800C SIL 3 DI 40-Channel）；PD8800（T8000 Power Supply/Distribution Unit）；PCB130100（T8000 I/O Rack Backplane Assembly，内部件号常标于机架底部）
· 品牌：ICS Triplex（Rockwell Automation / Emerson 旗下）
· 系列：Trusted T8000 Safety Instrumented System
规格参数（T8800C + PD8800 + 背板说明）
- T8800C（40-Channel SIL 3 Digital Input Module）
- 输入通道：40 路独立可分组（通常每 10 通道一组），干/湿触点兼容
- 额定输入：24 V DC（操作范围 15–30 V DC），逻辑 1 阈值典型 13 V DC
- 输入类型：正逻辑（Sink 灌电流型，现场开关闭合拉低/拉高视接线——通常现场侧 COM 接 0V，开关闭合送 24V 入通道）
- 响应时间：典型 < 4 ms（ON→OFF 及 OFF→ON，可编程滤波 0–64 ms）
- 安全架构：TMR 内部三通道表决（2oo3），诊断覆盖率 DC > 99 %
- 安全等级：IEC 61508SIL 3，TÜV certified，PFHd < 1×10⁻⁹ /h
- 自诊断：开路/短路检测、输入 stuck-at 检测、A/D 比较、RAM/ROM/电源监控
- 状态指示：前面板 PASS（绿）、FAULT（红/黄）、各通道组 LED
- 背板供电：由 PD8800 经背板提供，典型板载功耗 ≤ 3.5 W
- 热插拔：支持（系统需组态允许），TriStation 自动同步
- PD8800（T8000 Rack Power Supply / Distribution Module）
- 输入电压：100–240 V AC（47–63 Hz）auto-range 或 125 V DC（依具体版本/选项）
- 输出：背板 +5 V DC（逻辑）、+24 V DC（I/O 励磁参考），总功率依机架配置（典型 200–400 W 机架总容量）
- 冗余：支持双 PD8800 并联均流（N+1 冗余），自动 OR-ing 二极管
- 保护：输入过/欠压、输出过流/短路、过温保护
- 状态指示：PWR OK（绿）、FAULT（红）、LOAD SHARE ACTIVE
- 安装槽位：T8000 机架专用左侧电源槽（通常 1–2 槽位）
- 三防涂层：部分版本带 Conformal Coating（后缀 C/A 等）

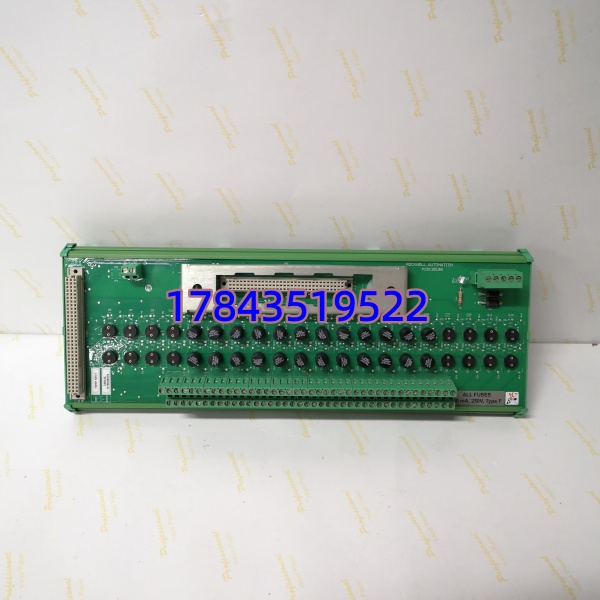

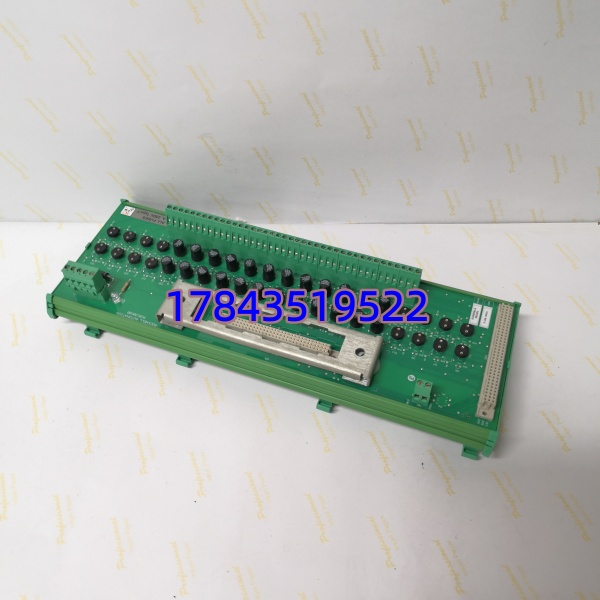

- PCB130100（T8000 I/O Rack Backplane Assembly）
- 功能：提供 TMR 三总线表决链路、模块寻址、背板电源轨（+5V/+24V/GND）、模块插槽机械/电气接口
- 槽位数：依机架型号（常见 10/14/18 槽 I/O 机架），兼容 T84xx/T85xx/T88xx 全系模块
- 连接器：镀金弹簧针（PGA 式背板接触），模块插拔寿命 > 500 次
- 标识：件号 PCB130100 通常激光印于背板侧面或机架内侧，不作为独立可组态模块出现在 TriStation
- 更换：背板一般随机架整体更换，极少单独采购——单独采购多为机架修复或扩容
产品介绍
这套是 ICS Triplex Trusted SIS/ESD 系统的核心采集与供电组合。T8800C 以 TMR 三取二硬件表决采集现场急停按钮、压力开、火焰探测器、液位开关等 24V DC 安全离散信号——跟普通 DCS DI 卡不同，它内部三通道独立读入并比较，任意一路出错（短路/开路/ stuck）能被诊断并通过安全总线上报，故障时强制安全值防止联锁失效，这是 SIL 3 认证的根基。支持热插拔，在线更换后 TriStation 自动同步不中断其余 I/O 扫描。
是把厂用电转成 机架背板所需的 +5V（逻辑）和 +24V（I/O 参考），双模块可冗余并联——现场 90% 的 “莫名离线”我先量 输出端纹波和带载压降，电容老化掉 24V 是常见祸首。PCB130100 是承载这些模块的 TMR 背板，含地址译码和表决总线，正常情况不单独坏，地震/腐蚀环境偶见接触簧片氧化导致偶发通信错误（清洁金手指可解）。
应用场景与行业案例
SIS 里最怕的是：现场急停按钮被短接或接线松脱，非安全 DI 卡给个稳态 0 认为”未按下”，ESD 不动作——事故后背锅。 开路检测直接触发 Sensor Failure 诊断位，SIS 按 SRS 要求可强制进入预定义安全态（如闭锁开车或触发预报警），这才是 SIL 3 设计本意。
典型场景：
- 炼化装置 ESD 一级关断： 采集现场手动急停 PB、PSH/PSL 压力开关、火焰探测器继电器输出，参与 Cause & Effect 矩阵表决。
- 海上平台火气+ESD 共用机架：40 通道 DI 足够接入井口区 ESD 按钮 + 火气探头继电器 + 关断阀 Limit Switch，单模块高密度省槽位。
- LNG 接收站 BOG 压缩机保护：现场本安安全开关经 MTL 栅进 ，SIL 3 架构下单点故障不导致安全功能丧失。
- 电厂 FSSS 辅机保护：MFT 按钮、炉膛压力开关经 进 SIS，与 DCS 跳闸回路分开。
真实案例：某炼厂加氢裂化装置 ESD 机架运行中几块 偶发”Module Healthy”闪烁后恢复，TriStation 报”Voter Disagree Minor”。先查 ——一台输出 24V 带载掉到 22.6V（电容 ESR 超标），另一台正常均流但边缘电压使 TMR 比较出现瞬态不一致。停机 10 分钟换 （同型号，冗余机架原有一台正常），上电自检 PASS，再无 voter 告警。顺手把旧 拆下测，输出电容 ESR 超原值 4 倍——确认老化而非模块本身故障。保运说：”以后 SIS 卡闪先量电源，不急着换千把块的 DI 卡。”
