ICS Triplex DO3401 | T8440/T8450 TMR系统配套 带线路监测

描述

产品详情

· 型号：DO3401（ICS Triplex Trusted® 32-ch 24V DC Digital Output Module）

· 品牌：Rockwell Automation / ICS Triplex（Trusted® Series）

· 系列：ICS Triplex Trusted® — T8440/T8450 TMR System Safety DO Module

规格参数

• 产品类型：Trusted® TMR Safety Digital Output Module（32-Channel, 24 V DC）
• 适用系统：ICS Triplex Trusted® T8440（主控制器）、T8450（扩展机架），配合 Trusted 机架使用
• 输出通道数：32 路独立数字量输出（分成两组×16，共享或分组公共端依 TA 配置）
• 额定输出电压：24 V DC（工作范围 18.0～30.0 V DC，ON 典型 >20V @ load）
• 输出类型：Sourcing（模块内部上拉供电流，现场负载回 0V/DCOM — 部分应用 Sinking 需外部接线反转逻辑，DO3401 标准为 Sourcing）
• 每点电流：典型 0.5 A max / ch（高侧驱动 MOSFET），总模块连续 ≤ 8～10 A（依 TA 端子载流 & 环境温度 derating—详细见 Trusted TMR Hardware ManualTable）
• 短路保护：每通道或按组电子限流自恢复（典型 >1.2×In 触发限流，持续短路 latch 或 auto-retry 依组态）
• 线路监测(Line Monitor)：每通道可串监测电阻检断线(<~50Ω OK / >~1.5kΩ Open / <~20Ω Short alert)，不停机报警
• TMR 结构：三路独立驱动晶体管表决输出——单路驱动失效自动屏蔽(Degraded Mode)，不影响安全关断（Fail-Safe State = 0 / Open 依组态）
• 安全完整性：SIL 3 per IEC 61508/ IEC 61511（TÜV certified），PFDavg < 10⁻⁴
• 响应时间：典型 < 5 ms（输出更新随 I/O Scan Rate 10~50ms 可组态）
• 隔离：通道-背板 ≥500Vrms，三驱动电路相互隔离

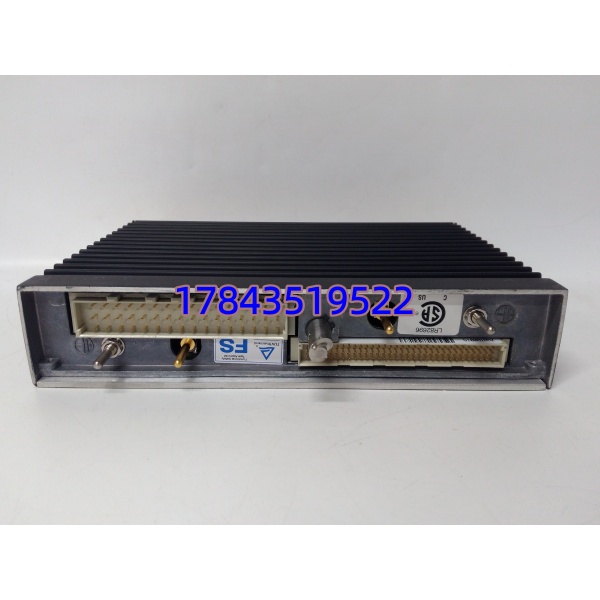

• 所需附件：必须配对应 Trusted TA（Terminal Assembly）端子板（TA-830x 系列或机架自带 TA 块，依 T8440/T8450 机架定），模块本体无现场接线端子

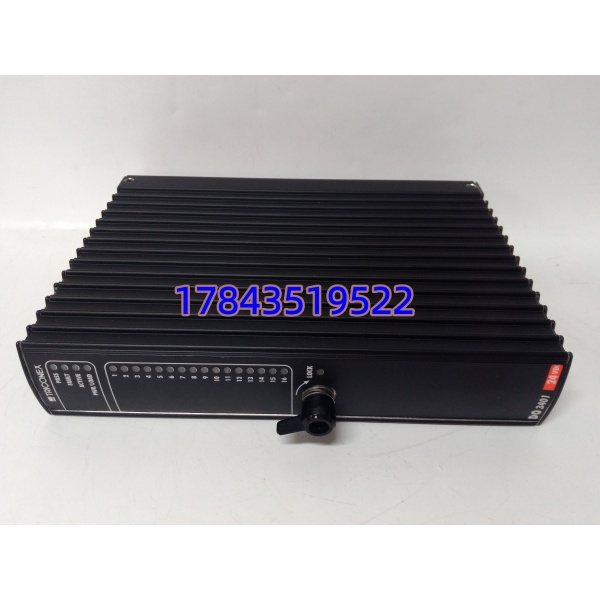

• 状态指示：面板 PWR（电源绿）、RUN（运行/表决 OK 绿）、FAULT（模块故障红）、通道组状态 LED
• 热插拔：支持在线插拔更换（TMR 冗余配置下无扰切换；单模块更换时系统自动重同步并报 “Module Missing/Degraded” 属正常）
• 供电：由 Trusted 机架背板 +5V DC 供逻辑（典型消耗 ≈1.2W），现场负载功率由外部 24V DC 现场电源经 TA 供
• 工作温度：0℃～+60℃（部分资料标 -20 起始），存储 -40℃～+85℃
• 湿度：10%～90% RH 非凝露（G3 污染环境需 conformal coating 版本）
• 认证：CE、TÜV SIL 3、cULus、部分版本 ATEX/IECEx Zone 2

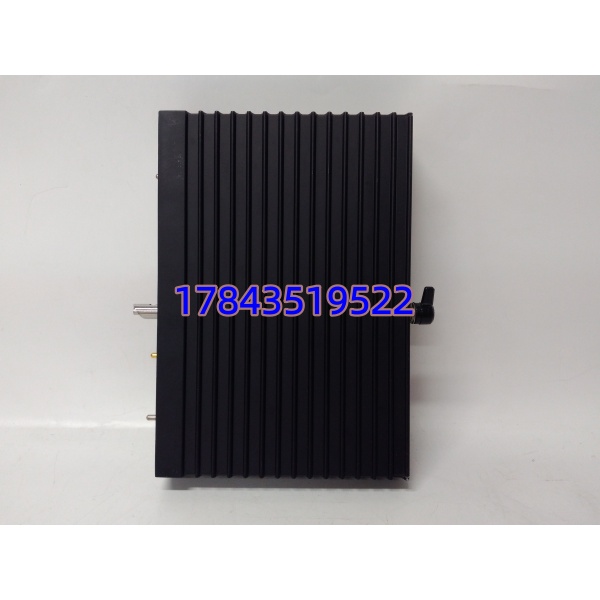

• 物理尺寸：标准 Trusted 模块宽≈35.6 mm（1.4 in），插装于 Trusted 机架 I/O 槽位
• 组态软件：Trident Configuration Tool / TriStation 设定 Line Monitor 使能、通道禁用、Safe State (Off/On/Last)

产品介绍

（切入策略：E 维护者视角 — “ESD 关阀继电器驱动由 DO3401 出，十个阀不动作七个是现场接线断线未开 Line Monitor”）

DO3401 跟 T9432 DI 成对出现在 Trusted SIS 柜——DI 采集 ESD 按钮/开到位，DO3401 驱动 ESD 关阀继电器 / 声光报警器 / 火气系统 Reset 线圈。现场十个 ‘阀不关’ 调试里七个是现场接线松或继电器线圈烧——DO3401 Line Monitor 能检出断线提前报警，很多老项目图省事关了 Line Monitor 等于丢预警。模块本身功率管坏极少（＜3% 现场 DO 故障根因）。

从库存看单价约 3k–6k，按 ABC 属 B 价 A 类关键性（SIS 输出无替代）。建议：，关键单 ESD 站（如全厂 Level1 关料阀 DO 集中一柜）独备。注意必须同步确认现柜有 TA 端子板可拆移（ 无端子——只备电子模块本体通常 OK 因 TA 可重用）。严格来说 只用于 Trusted T8440/T8450——不插 ControlLogix 1756 机架。

应用场景与库存策略

痛点：炼油 ESD Level1 柜 驱动 8 只 ESD 关料电磁阀继电器——某回路 Line Open 报警被关（老项目未启用 LM）直到年度 ESD 测试按 Test PB 阀不关发现继电器线圈烧。幸有冷备 但根因是负载不是模块——换模块后重测 OK（模块良）。启示：DO 模块少坏但 Line Monitor 开着能提前抓负载断线。

典型场景与备货建议：

• 炼油/乙烯 ESD Level1/2 SIS（ 驱动 ESD 关阀继电器 / 火气复位线圈 / 跳闸电磁铁）：非它不可——需 获 TMR 表决 & Line Monitor；建议 ，高 SIL 级装置独备
• 海上平台 F&G 系统 DO 输出（警铃 / 闪光 / 消防泵启动继电器）：同 Trusted 系统通用——按装置 TMR 机架数 N 备 ceil(N/3) 件 区域代管
• EOL / LTB 评估：Trusted T8440/T8450 系统进入长生命周期管理部分 EOL——若装置还需运行 >10 年 按 N主系统×1 +1 安全库存做 LTB（ 跨所有 Trusted T8440/50 通用呆滞低）
• 新项目谈判：要求供应商将 T9432(DI)++T8830(40DO alt)+TA 端子块按 I/O 配比折扣入首单备件包

真实案例：

某芳烃装置 ESD 柜 Trusted + 3×（驱动关料/关汽/放空阀继电器）+ 2×T9432(DI)。大修年检做 DO Forcing Test 发现 Slot 3 Ch 17～24 对应关汽阀继电器无动作——Force 1 负载端量 0V。查 TA 端子螺钉压接氧化致回路电阻 >2Ω（ Line Monitor 若启会报 Open 但旧项目关 LM 未捕获）。重紧固 TA 端子、Force 再测 24V OK。库存经理借机推动：①所有 DO 通道启 Line Monitor（需重下载安全逻辑 受 MOC 管控）②按建议 LTB 购入 冷备（确认 TA 兼容 — 现柜 TA830-032DO 可重用）。老师傅补：Trusted DO 模块过载能力有限——外接继电器线圈并续流二极管（阴极接+24V）防反电动势打坏 MOSFET 输出级，这是现场 DO 模块隐性杀手。
