产品详情
· 型号：T9432（Triconex 部件号），对应 3503E
· 品牌：TRICONEX（Schneider Electric — 原 Invensys Triconex）
· 系列：Tricon / Trident Analog Input Terminal Board — 适配 AI3351（32 pt 4–20mA AI Module）
规格参数
- 产品型号：3503E（Triconex 目录常标注为 T9432，采购建议双写”3503E / T9432″）
- Triconex 部件号 / 目录 Ref：T9432（老目录写法），新目录多写 3503E

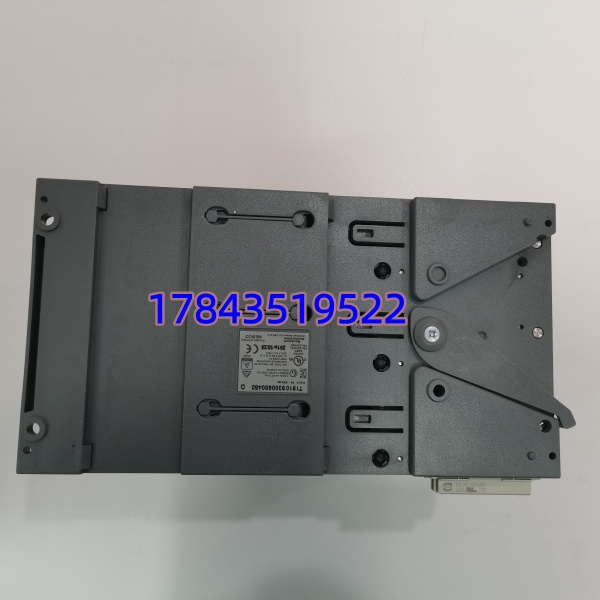

- 序列号示例：T19109300680460（板面印，仅为资产追溯码，非采购号）
- 制造商：Triconex / Schneider Electric
- 适用系统：Tricon v9 / v10 / v11 及 Trident 机架，配合 AI3351、AI3351S2（32-pt 4–20mA Analog Input Module）
- 模块类型：模拟量输入端子板（Terminal Board with HART pass-through），无源接线分配+有源 HART 耦合网络
- 通道数：32 路单端 4–20mA 输入（分组 8 ch × 4 group，每组合用 COM 或独立配电），亦可通过跨接配 ±10V/0–5V
- 输入阻抗（4–20mA 模式）：250 Ω（含 HART 载波提取网络）
- HART 支持：是 — HART FSK 信号可透明通过至 AI3351 模块做数字通信（需 AI3351 + 3503E 组合；老 3504E 无 HART）
- 外部配电：提供现场变送器 24VDC 配电端子（通常由外部安全栅或系统 24VDC PS 供，经 TB 分配），每 8 ch 组可独立配/不配配电
- 接线端子：可插拔弹簧端子块（早期为螺丝端子），支持 #12–22 AWG，带通道标识
- 互连电缆：50-pin IDC 扁平带状电缆（1.5 m / 3 m 等可选），一头接 3503E TB 背部、一头插 AI3351 模块前端
- 通道保护：板上 TVS / 压敏电阻阵列（依 HW Rev），RC 滤波网络抗现场 RFI/EMI
- 安装方式：Tricon 机架正面端子板导槽（直接滑入锁定）或独立面板安装（Remote Mount Kit 选件，配延长 IDC 缆）
- LED 指示：部分 HW Rev 带 PWR/ACTIVE 指示（HART 耦合网络上电指示），早期版无 LED
- 物理尺寸：约 267×107×30 mm（与 Tricon I/O 模块同高，嵌入机架前框）
- 工作环境：-40℃～+70℃（贮存 -40℃～+85℃），5%–95% RH 非凝露
- 认证：CE、cULus、FM / ATEX（随系统整体认证）
- 生命周期状态：Tricon 早期 3501E/3504E 部分 EOL；3503E（T9432）仍在 Legacy Active 支持但新装置推 Trident 新平台，二手 NOS/测好流通
- 注意：T19109300680460 是板面序列号条码（Traceability No.），采购只写 3503E 或 T9432，不要单写序列号
产品介绍
现场实测发现一个经典坑——某炼化芳烃装置 AI3351 通道全部读值漂移，HART 手持器在现场变送器端能通讯但 Tricon 读不到数字变量，追查是 3503E（）端子板 HART 耦合电容老化开路，换板恢复。/3503E 本质就是 的”现场门户”：把 32 路变送器线接入、做 RC 滤波、可选配变送器配电、HART 载波耦合到 AI 模块——它本身无 CPU，但端子氧化、弹簧松弛、HART 网络元件老化会让模拟量飘或 HART 死。严格来说 3503E 和早期 3504E（无 HART）、3501E（老型）外形一样但功能不互换——买错（比如买了 3504E）HART 数字量就读不到，模拟量虽还能跑但丢了 AMS/PlantWeb 设备管理值。
从 ABC 法看它属 A 类：单价不高但缺了整组 AI 变盲（32 点！），按 占用槽位数备冷件，注意配套 IDC 缆长度要与原柜一致（常见 1.5 m 或 3 m，标在缆标签上）。
应用场景与库存策略
3503E() 装在 Tricon 机架正面，接现场压力/差压/温度/流量变送器 4–20mA——板故障或端子松→对应 AI 通道归零/冻结/漂移→调节回路切手动甚至联锁误动。 Schneider 对该端子板仍在 Legacy 供应但交期波动（6–14 周），二手 NOS 多但须查弹簧端子弹性和 HART 网络完好。
- — 唯一现场接线界面，非它不可因物理插槽+IDC 缆唯一 →
- 老厂用 3501E/3504E（无 HART）想升级 HART 设备管理 — 直接更换为 3503E（同物理安装）→ 建议借大修整体替换为 3503E 以启用 AMS/HART 资产管理，旧板留 1 块作紧急回填
- 新建装置选用 Trident 新平台 — 新 I/O 可能配新型端子板（确认 Schneider 最新 BOM）→ 老 Tricon v9/v10 维持最低库存，新项目按设计书列新代号
- 多套同类装置 — 统一用 3503E（弃用 3504E）降 SKU → Last-time-buy 按现网装机量 + 未来 7–10 年（端子疲劳率约 3–5%/10 年，弹簧端子尤甚）
真实案例：
某沿海炼油厂重整装置，Tricon v10 机架 Slot 4 配 +3503E()。大修后开车部分 AI 点（Ch 17–24）数值跳动 ±8%，HART 手持器现场端通讯 OK 但 AMS 读不到。热工拆端子板发现弹簧端子排两组微松（检修时拔线未复拧扭矩），重拧紧后部分改善但仍偶有丢 HART——判定板上 HART 耦合网络电容 ESR 升高（运行 11 年），更换 3503E 后全恢复正常。库房登记有”端子板”但写的旧 3504E（无 HART 型），不能用。等调同型号二手测好延误 5 小时。事后把 3503E() 从”C 类接线附件”提入”A 类”，每 AI 槽位备 1 块冷件并要求大修时复检端子扭矩（推荐 0.5–0.6 N·m）。教训一句话：Tricon 的端子板不是”可有可无的接线排”，它带着 HART 耦合网络和滤波——弹簧松了或耦合元件老化，模拟量飘得让你怀疑变送器，先查它。
