描述
产品详情

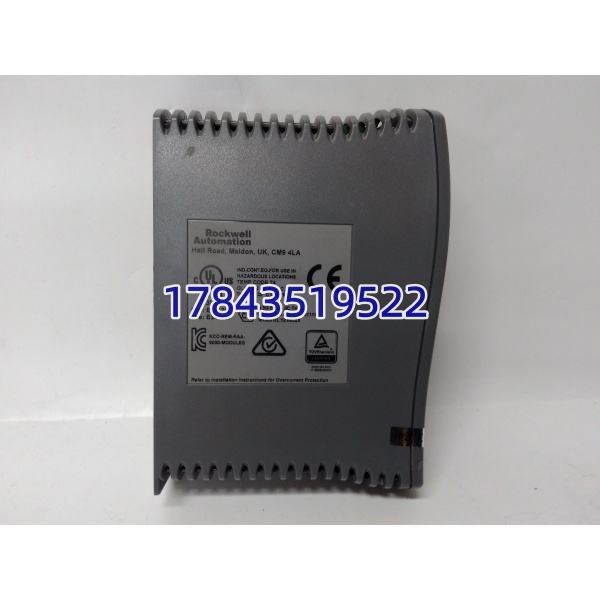

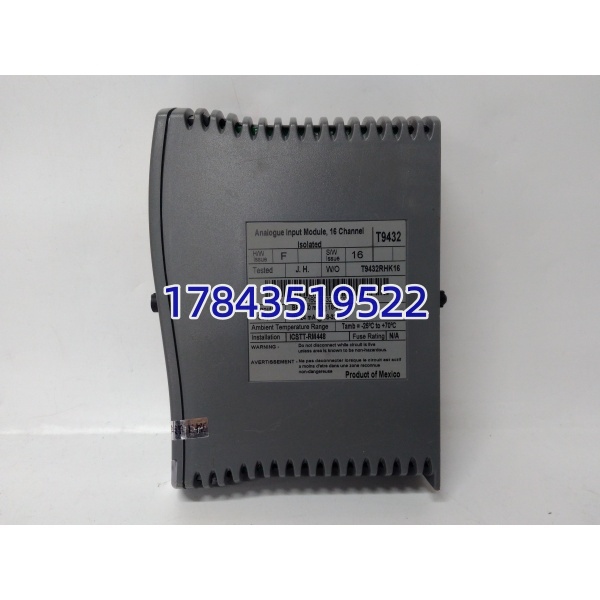

· 型号：T9432
· 品牌：Rockwell Automation / ICS Triplex（Trusted® Series）
· 系列：ICS Triplex Trusted® — T8440/T8450 TMR System 安全数字输入模块
规格参数
- 产品类型：Trusted® TMR Safety Digital Input Module（32-Channel, 24 VDC）
- 适用系统：ICS Triplex Trusted® T8440（主控制器）、T8450（扩展机架），配合Trusted机架使用
- 输入通道数：32路独立数字量输入（分成两组×16，共享或分组公共端依TA配置）
- 额定输入电压：24 VDC（工作范围 18.0～30.0 VDC，ON阈值典型≥16V，OFF≤5V，具体以Triplex Manual为准）
- 输入类型：正逻辑（Sinking—现场DI公共端接0V/负，模块内部上拉；或Sourcing依TA接线），兼容干/湿接点
- 线路监测(Line Monitor)：每通道支持串联监测电阻检测断线(<~50Ω OK / >~1.5kΩ Open / <~20Ω Short)，报警不停机
- TMR结构：三通道独立采样→表决比较→单通道故障自动屏蔽(Degraded Mode)，无伪安全状态
- 安全完整性：SIL 3 per IEC 61508/ IEC 61511（TÜV certified），PFDavg < 10⁻⁴
- 响应时间：典型 < 5 ms（输入滤波 0~64 ms 软件组态 via Trident Configuration Tool）
- 隔离：通道-背板 ≥500Vrms，三路表决电路相互隔离
- 所需附件：必须配对应Trusted TA（Terminal Assembly）端子板（TA-830x系列或机架自带TA块，依T8440/T8450机架定），模块本体无现场接线端子

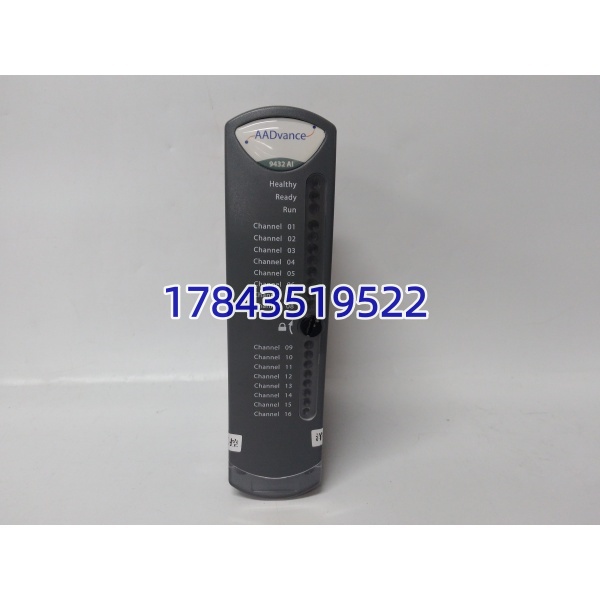

- 状态指示：面板 PWR（电源绿）、RUN（运行/表决OK绿）、FAULT（模块故障红）、通道组状态LED
- 热插拔：支持在线插拔更换（TMR冗余配置下无扰切换；单模块更换时系统自动重同步并报”Module Missing/Degraded”属正常）
- 供电：由Trusted机架背板 +5V DC 供电（典型消耗约 1.0~1.5W）
- 工作温度：0℃～+60℃（部分资料标-20起始），存储 -40℃～+85℃
- 湿度：10%～90% RH 非凝露（G3污染环境需conformal coating版本）
- 认证：CE、TÜV SIL 3、cULus、部分版本 ATEX/IECEx Zone 2
- 物理尺寸：标准Trusted模块宽≈35.6 mm（1.4 in），插装于Trusted机架I/O槽位
- 组态软件：Trident Configuration Tool / TriStation 设定滤波、Line Monitor使能、通道禁用、表决容错
产品介绍
T9432是ICS Triplex Trusted® TMR系统用的32点安全数字输入卡——比之前写的T8830（40点）少8点但物理尺寸和架构一样。三路独立电路分别采同一现场信号再做表决，任意一路故障自动进入降级模式报通道健康告警但不影响安全功能。每通道可开线路监测(Line Monitor)，串小电阻检出断线或短路，提前发现现场接线松动。
有一点必须提醒：T9432必须配Trusted系统TA（Terminal Assembly）端子板或机架自带TA块才有现场接线点，模块本体只有背板连接器。买备件确认柜内是T8440主架还是T8450扩展架，TA型号要对上——最保险拍现柜内TA侧面标签照抄。它只用于Trusted TMR系统，不能插Rockwell ControlLogix 1756机架。
应用场景与行业案例
痛点：炼油装置ESD按钮按下后SIS该跳不跳——老系统DI卡通道漂移或断线未被发现，联锁形同虚设。T9432的线路监测和三取二表决能在信号异常早期报警，且单通道故障不导致拒动。
典型场景：
- 炼油/乙烯装置ESD Level 1/2：T9432采集紧急停按钮、PSH/PISL压力开关、手动复位按钮，挂T8440 TMR控制器做SIL 3联锁，非它不可因需TMR表决+线路监测
- 海上平台火气系统(F&G)：与T9450安全DO配合，DI采集火焰/气体探测器接点，Line Monitor检出探测器回路断线
- 化肥/煤化工气化炉BMS：安全DI采集 burner management限位、吹扫完成接点，表决架构防单点故障导致误动/拒动
- 电厂汽轮机保护(ETS)辅助DI：真空低、轴承振动高、EH油压低等开关量进T9432参与三取二逻辑
真实案例：
某炼厂年检发现#1 ESD区域 通道7报”Line Open”但现场接点闭合正常。查TA端子发现对应DI公共端螺丝压接氧化致回路电阻偏大(超Line Monitor阈值)。重新打磨端子、紧固、清报警——正确报出了线监异常让我们提前处理而不是等接点真正断开时联锁拒动。老师傅说：”这线监功能救过我们好几回，年检别图省事关掉Line Monitor。”
