产品详情

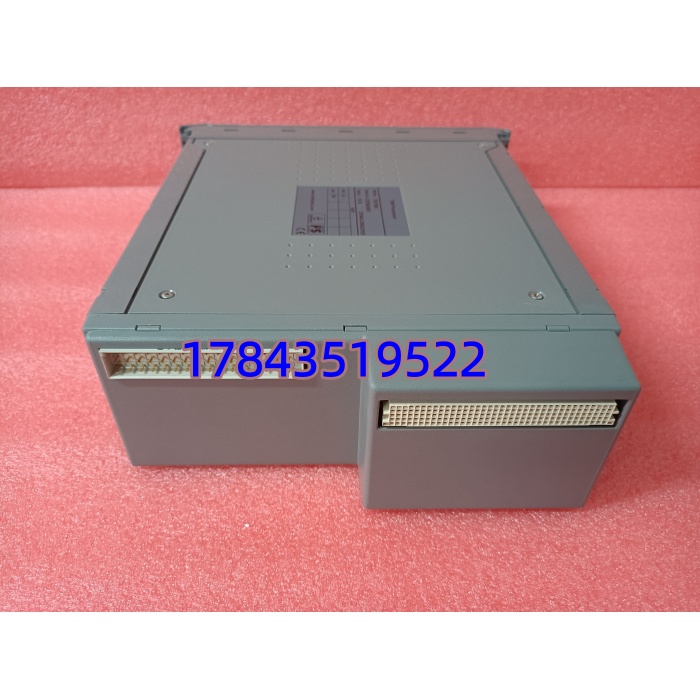

· 型号：T8110B（9802-610-210-00 / 210-01）
· 品牌：ICS Triplex（Rockwell Automation）
· 系列：Trusted® TMR System — T8110 Series I/O Expander / Adapter Module
规格参数
| 参数项 | 规格说明 |
|---|---|
| 完整型号 / 部件号 | T8110B，常见 PN: 9802-610-210-00（B 版 PCB）、9802-610-210-01；后期有 T8110C（C=兼容插槽升代，光纤口速率/诊断增强） |
| 制造商 | ICS Triplex Ltd.（UK，现 Rockwell Automation / Allen-Bradley Safety & Critical Control） |
| 系统归属 | Trusted® TMR System — 作为 Expander Adapter 连接 TMR Processor Triplex (T8151B/T8300 etc.) 与 Remote I/O Frame (T8400 series DI/DO/AI/AO) |
| 功能角色 | I/O Bus Master for Expander Rack：接收 TMR Controller 三通道表决输出 → 经光纤 I/O Bus 发送至扩展 I/O 机架 → 回读 I/O 模块状态/过程数据 → 执行 TMR 诊断与通道 Difference 报告 |
| 光纤 I/O Bus 接口 | 2 × ST 或 SC 连接器（依版本，常见 ST 多模 62.5/125μm），波长 820nm；最大节点 64 I/O Frame / 2km 距离（依光纤及光模块） |
| 供电要求 | 由 Trusted® I/O 机架背板供 5V DC ±5%（典型电流 0.6–1A，功耗 ≈3–5W），无外供端子 |
| 热插拔与 Learn Mode | 支持在线插拔（Hot-Swap）；新模块插入后自动进入 Learn Mode 从 Controller 下载组态/Node ID → 转 Run；更换时建议先确认 Controller 在 Program/Run 且 Expander 处于 Healthy 状态再拔 |

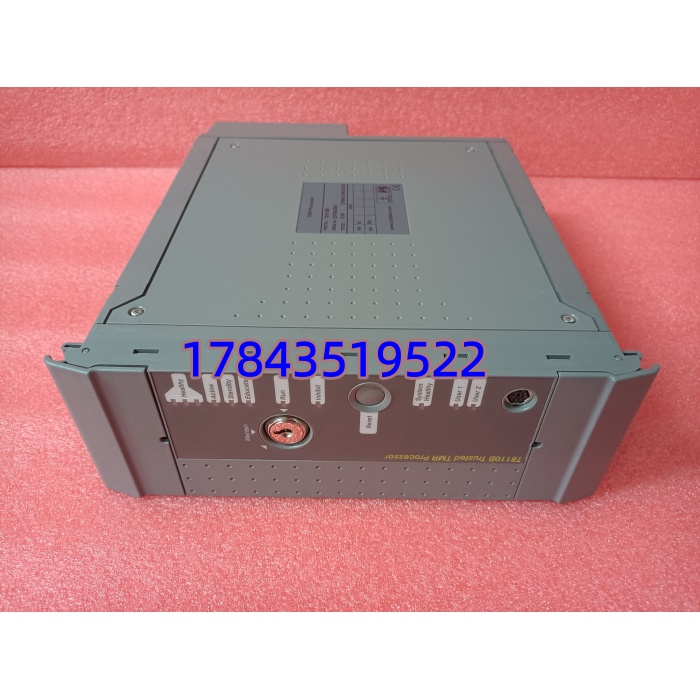

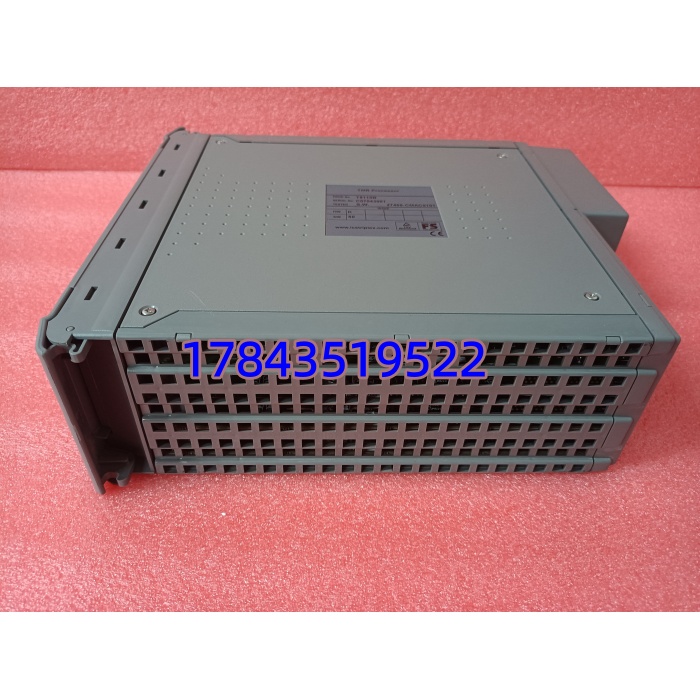

| 诊断与 LED | 前面板 Tri-Color LED：Green=Healthy/Running，Red=Fault，Amber=Learn/Booting；各状态按 Trusted System Manual 解读（如 1Hz flash Amber=等待 Learn） |
| 与 T8110C 关系 | T8110C 是 T8110B 的后继兼容版——插槽/背板/光纤接口/组态文件完全兼容可直接互换，C 版光模块更优、诊断稍强。大多数现场可用 T8110C 替 T8110B，反之亦然（B 替 C 在老 firmware 下 OK，极少数新 feature 如 extended diagnostics C-only） |
| 隔离特性 | I/O Bus 侧与机架逻辑侧光电隔离 ≥1500V AC；每 Expander 与 Controller 间独立光链路实现 galvanic isolation |
| 工作环境 | 0～+60℃（储存 -40～+85℃），5–95% RH 非凝露；可选 G3 涂层版（-C 后缀或 210-01 某些批次含 coat）；符合 IEC 61508 SIL 3 / IEC 61131-2 / EN 50170 / UL / FM / CSA |
| 安装方式 | Trusted® I/O Frame 专用 Expander 槽（通常最左或指定槽位），96-pin DIN 41612 背板，前面板锁紧柄，防护 IP20（柜内） |
| 物理尺寸 / 重量 | ≈234×20×180 mm（H×W×D，Eurocard 单槽），≈0.25 kg |
| 生命周期状态 | T8110B 原厂已逐步 Limited，Rockwell 推 T8110C / T8440 系列作推荐替代；全新原厂新产基本停线，市场以全新尾货(New Surplus)及测试拆机流通 |
产品介绍
在某海上平台火气/ESD 系统碰过——Trusted TMR 主机通过 T8110B 光纤下挂两个远程 I/O 机架（T8431 DI / T8451 DO），某次台风晃电后 Expander 卡 Learn LED 常闪不转 Green，追查是背板 5V 纹波超标致 FPGA 配置帧 CRC 错锁死。它本质不是 I/O 模块也不是 CPU，而是 TMR 控制器与远程 I/O 间的”翻译+保镖”：三路表决数据经它光电隔离下传，同时做 I/O 模块健康汇总回传——Expander 死则该远程 I/O 机架全体脱网触发 SIL-3 系统安全动作（通常导向 Safe State / Shutdown）。
严格来说， 与 T8110C 背板/光纤/组态兼容可直接互换，C 版是 B 版的后继（光模块温区略宽、诊断位多）。如果你的现场原装是 且渠道有 C 版，优先订 C 版替 B 版（向下兼容），反过来 B 版替 C 版在大多数 firmware rev 下也可但丢失 C-only enhanced diag。库存经理视角：归 A 类最高优先级（Expander 故障=整远程 I/O 机架脱网→ESD/PSD 安全动作或装置限负荷），无 Pin-to-Pin 替代，坏只能换同系兼容版或全盘升 T8440 架构（属改造），典型 LTB 对象。
应用场景与库存策略
故障表现：Trusted Controller 报 “Expander x Communication Lost” / Expander 槽 Fault LED 红亮 / Learn 灯不转绿——对 SIL-3 ESD/F&G 系统通常触发安全 shutdown 或经 voted I/O 转 Safe State。Rockwell 对 新产基本停线，交期 N/A，国内靠库存尾货。
- ：无冗余 Expander 则远程架全丢 → 安全关断 → 建议按每独立远程 I/O 扩展架备 1 件冷备（Buffer Stock），密封防静电袋保存，每 2 年插 I/O 机架（不接光纤）看 Learn→Green 自检（需 Controller 在线或设 Stand-alone Expander Test Mode 若支持）。
- ：同型装置 ≥2 套可按 N+1 建周转备件池（注意 Node ID 通常靠 DIP 或自动 Learn——备件不绑定 ID 插上 Learn 自动获配）。
- 老线无明确升代计划：若系统运行 >12 年且无 Trusted→AADvance 或 T8440 改造预算 → 建议趁渠道有货做 Last-time-buy（按运行 Expander 台数 1:1 或 N+1），同步备份 Trusted System Configuration (.tci/.tcf 文件) 含 Node ID / I/O Map 归档。
- 光纤匹配注意： 通常配 ST 或多模 SC 口 820nm——采购备件确认现场用光纤类型（62.5/125μm 多模标准）及连接器形式(ST vs SC)，光模块不单独用户更换但坏板整体换。
真实案例：
南海某井口平台 ESD SIL-3 系统（Trusted T8151B + Expander + 2×Remote I/O Frame T8431/T8451），运行第 8 年 受浪涌打坏背板侧接口 IC——Controller 报 “Expander 1 Comm Loss” 触发平台 ESD Level 1 关井。库房零备件，调货等了 5 天（补给船班期+清关实际 6 天），期间关井损失约 45k。事后只做两件事：①锁定 1 件 （兼容替 B 版）放平台恒湿备件柜；②PM 加”每年大修测 I/O 机架背板 5V DC 纹波(<50mV p-p) + 目检 Expander 板无电容鼓包”。花不到 3500 囤一块 Expander 放柜里，比一次关井罚亏少多了——这就是 SIL-3 TMR 扩展”中枢”的库存逻辑，宁可闲也不要赌它不坏。
