产品详情

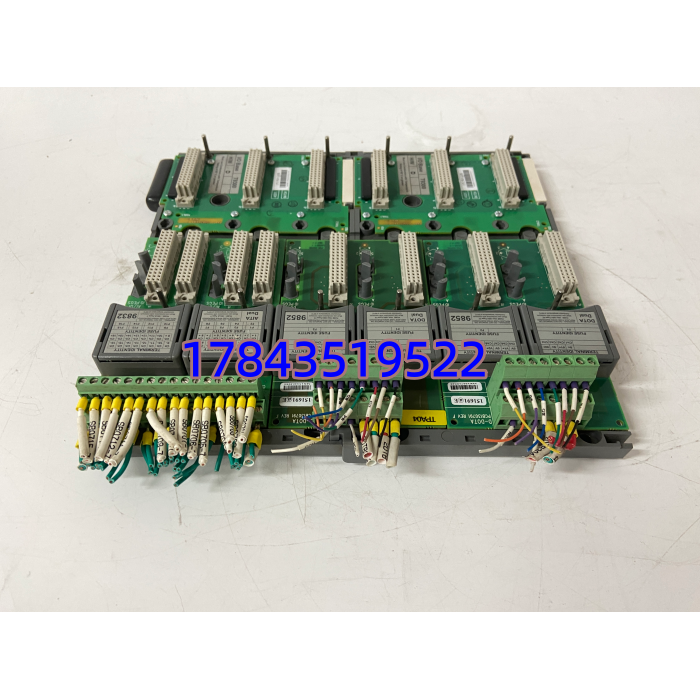

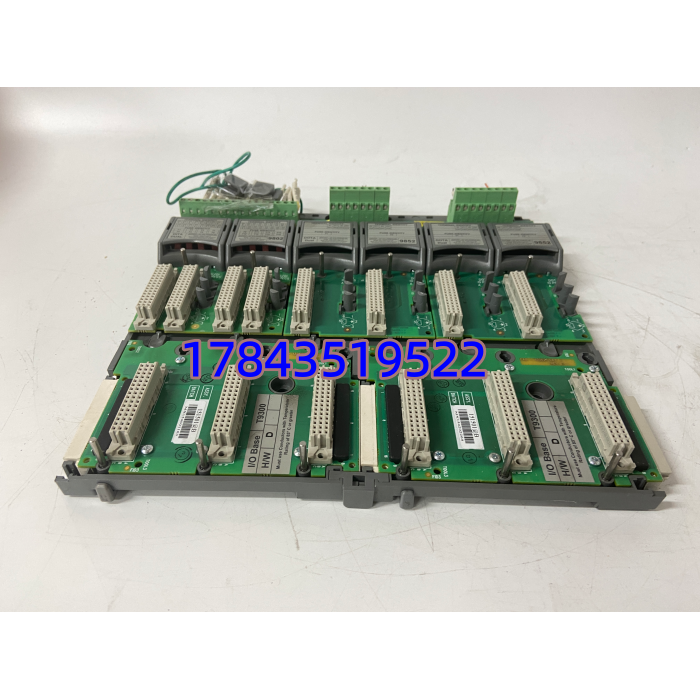

· 型号：9852-2（DI）+ 9832-1（DO），组合件标注 9852-2-9832-1
· 品牌：ICS Triplex / Rockwell Automation（Triconex Trusted Series）
· 系列：Trusted TMR Safety I/O Modules（需配 Trident/T8000 控制器机架及对应I/O基座如 9852-x Base）
规格参数
- 标注型号：9852-2-9832-1（行业习惯写法 = 9852-2 DI模块 + 9832-1 DO模块组合供货/备件）
- 9852-2 — Digital Input Module：
- 输入通道：32点（典型），每点TMR三路独立采集+2oo3/1oo2表决
- 输入类型：24V DC干/湿接点（Sink/Source依组态），阈值≈15V ON / <5V OFF
- 诊断：开路/短路/通道故障在线检测（non-intrusive test pulse），断线报警
- 响应时间：<1ms（典型扫描周期≤10ms）
- 9832-1 — Digital Output Module：
- 输出通道：32点（典型），隔离型高侧/低侧驱动
- 输出类型：固态 24V DC（典型负载0.5A/ch，总限依基座电源预算）
- 诊断：回读校验、短路/过载保护、测试脉冲在线监测
- 安全动作：可组态Fail-Safe状态（De-energize on Fault）
- 安全等级：SIL 3 per IEC 61508/ IEC 61511（TMR架构）
- 架构支持：Trusted TMR（Tricon v10+/Trident/T8000），部分兼容老Tricon（需核对MP版）
- 安装方式：插入专用I/O基座（Base Assembly），基座装DIN轨或机架，前卡可热插拔
- 供电：背板5V DC（逻辑）+ 现场24V DC（I/O回路，经基座配电）
- 通讯：TriBus与MP（Main Processor）模块通讯，速率100Mbps全双工
- 前面板指示：Power/Comms LED + 每模块状态LED（绿=OK，红=Fault，黄=Test/Comms）
- 工作环境：0～+60℃（运行，典型），-25～+70℃宽温依具体基座，-40～+85℃存储，5%～95% RH无凝露
- 认证：UL/cULus、CE、SIL 3、FM（部分批次含ATEX/IECEx Zone 2 非本安）
- 物理：前卡约 160×20×180mm，基座约 180×100×50mm，IP20（机箱防护）
产品介绍
9852-2-9832-1 不是单一零件编号，是工控备件商对 ICS Triplex Trusted 系统里 9852-2（32点DI，TMR输入表决）+ 9832-1（32点DO，带回读诊断） 的组合标注。这两张卡插在同一块I/O基座（Base）上，构成TMR安全回路的输入采集+输出执行，是 Triconex SIS 里 ESD/F&G 逻辑联锁最常用的I/O搭档。9852-2 对现场开关信号做三路采样2oo3表决滤掉单点故障，9832-1 驱动ESD电磁阀/报警灯并在线自测输出通路——这是普通PLC DI/DO卡做不到的。
坦白说，TMR I/O模块采购最容易踩坑的是基座代次不匹配（老Tricon v9基座插Trusted新卡可能不认）和FW版本与MP模块不一致。市面基本拆机件，要求卖家提供同机架MP+基座上电自检截图，并核对你系统里现有MP型号（3008/3009 vs Trusted MP）再订——Tricon Classic（3008）和Trusted（Trident/T8000）I/O物理兼容但有FW门限。
应用场景与行业案例
痛点切入
海上平台ESD系统做SIL 3年检，模拟火灾探头触发——9832-1驱动ESD-1电磁阀无动作，查是DO通道驱动级老化。这种TMR系统若单通道失效还有冗余，但模块整体挂了会影响表决架构。没备件意味着只能切旁路（违SIL），等原厂交期两三个月。库房有测好的9852-2+9832-1组合件，断电拔旧卡换上（基座不动），Reload组态，ESD回路全检PASS，当班恢复SIL 3认证状态。
典型场景
- 炼化/乙烯 — ESD紧急停车系统（火灾气体探头DI→9852-2，切断阀/泄放阀DO←9832-1），需SIL 3+TMR防误动/拒动
- 海上平台 — F&G火气系统现场开关量采集+声光报警/关断输出，要求在线诊断不断电
- 电厂锅炉保护 — MFT相关限位开关采集（9852-2）+ 跳闸继电器柜驱动（经9832-1→中间继电器）
- LNG接收站 — 超压/泄漏联锁，TMR I/O确保单一传感器或线路故障不引起 spurious trip
真实案例
某沿海LNG接收站年度SIL验证，做DO强制测试发现9832-1第17通道回读不一致（报”Output Fault”但现场阀动作正常——内部比较器临界）。原厂建议整套I/O升级新代，报价高交期长。找拆机同Rev 9832-1替换（9852-2保留不动），断电拔前卡换新，上电MP自动重读配置，做全通道强制/回读测试通过。安全工程师感慨：TMR系统好就好在换单块I/O前卡不用动线、不改逻辑，十分钟恢复验证。
