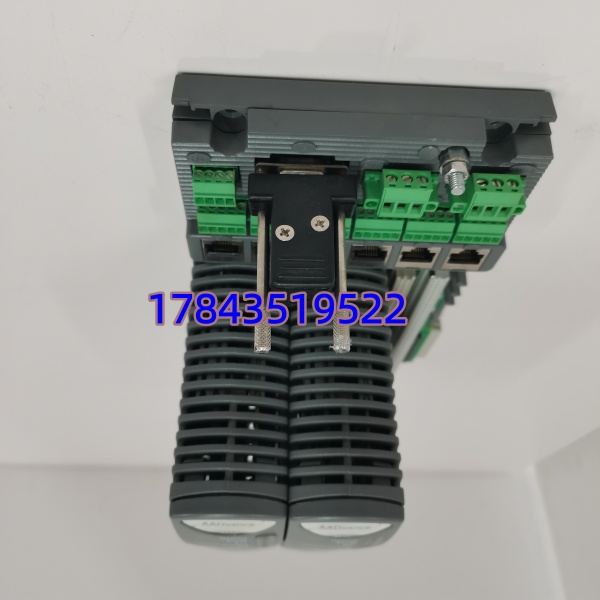

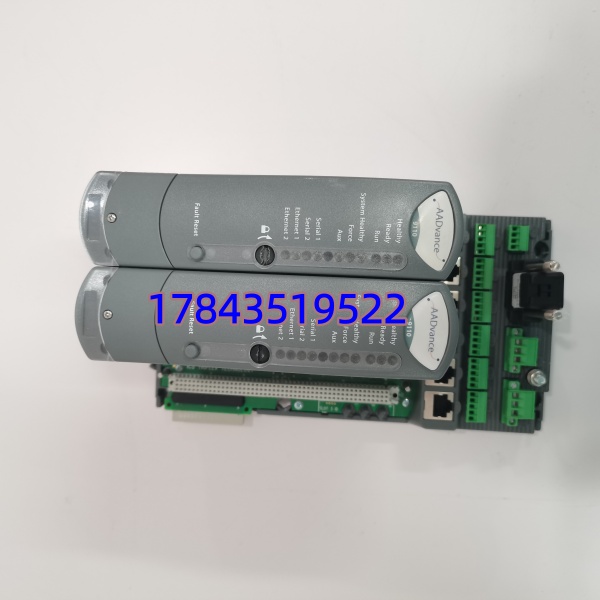

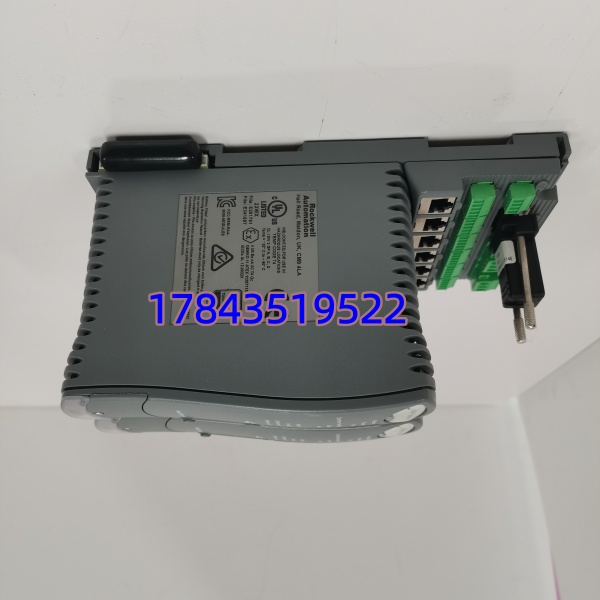

产品详情
· 型号：T9110（模块）+ T19109100710010（端子底座）
· 品牌：ICS Triplex（Schneider Electric）
· 系列：AADvance / Trusted TMR Safety System — 配套 Termination Unit
规格参数
| 参数项 | 规格值 |
|---|---|
| 处理器模块型号 | T9110（AADvance 或 Trusted TMR 处理器/控制器模块，依系统架构） |
| 端子底座型号 | T19109100710010（Termination Assembly / Spring-clamp Field Wiring Base for T9110 类模块） |
| 适用系统 | ICS Triplex AADvance（分散安全控制器）或 Trusted T8000 系列 TMR 机架（依具体 BOM 归档） |
| 模块类型 | T9110＝安全处理器/逻辑解算单元；T19109100710010＝现场信号接线端子底板 |
| 供电要求 | 24 VDC 冗余（18～32 VDC），由机架背板或外部 PSU 馈入 |
| 安全等级 | SIL 3 per IEC 61508 / IEC 61511（TMR 配置下 2oo3 表决） |
| 通信接口 | 以太网 10/100BaseTX（Modbus TCP/EtherNet/IP/AADvance Proto），RS-232/485（依配置） |
| 端子底座规格 | 弹簧压接（Spring-cage），适配 14～22 AWG 屏蔽双绞线，带屏蔽层接地柱 |
| 现场接线能力 | 依具体 I/O 类型配套——底座本身传 DI/DO/AI/AO 或总线信号至模块（底座不带电子元件） |
| 热插拔 | 支持（模块可从已接线底座拔出/插入，底座永久固定在 DIN 或机架） |
| 安装方式 | T9110 插入 T19109100710010 底座→底座用螺钉或 DIN 卡扣固定于柜内（依 AADvance 或 Trusted 机架设计） |
| 工作温度 | -20℃～+60℃（AADvance）/ -40℃～+70℃（Trusted 部分变体），存储 -40℃～+85℃ |
| 诊断功能 | 前面板 RUN/ERR/ACT LED（T9110）；底座带接线检查窗及通道标识 |
| 配套要求 | 须与对应系统电源模块（如 T9301/AADvance PS）及 I/O 模块同代配套，不可跨 AADvance←→Trusted 混插底座 |
| 物理尺寸(估算) | ≈280×120×80mm（Trusted）或 紧凑 AADvance 版；T19109100710010 底座匹配对应外形 |
产品介绍
现场实测发现一个坑——有人单独买了 到货才发现没底座，或底座型号对不上（AADvance 用 T19xxxx 系列，Trusted 用 T91xx 机架内置背板不单独出底座），插不进去白等两周。T19109100710010 就是 ICS Triplex AADvance / 部分 Trusted 紧凑安装方式里，现场屏蔽双绞线锁进去、模块垂直推入到底锁紧，信号经由底座背面金手指进模块背板总线。严格来说它，Trusted 标准 19″ 主机架（T8400 系列）通常集成背板不用单独底座——采购前核对现装机是 AADvance 节点柜还是 Trusted 全尺寸机架，别按 Triconex Tricon 机架经验默认通用。
备件经理算账：ICS Triplex 被施耐德/罗克韦尔整合后部分老 AADvance 配件进入 EOL， 这种底座新件基本靠 NOS。它是”一次性安装件”——正常不大坏，但若技改增装 AADvance 节点或原底座端子老化（弹簧力衰减、屏蔽桩断裂）就得换。建议按 ABC-C 类：新项目/改造按实际需求 +10% 备底座散件； 模块本身建议每套同类装置备 1 块经同固件验证冷备件（与现网 Firmware Rev 一致）。
应用场景与库存策略
AADvance 分布式安全节点多用于火气系统(F&G)、远程 ESD 子站—— 挂掉可切 Manual 或失联报警，但底座若端子老化致接触不良会引发误动或拒动（急停按钮反馈丢失→SIF 旁路）。Trusted 系统 TMR 处理器槽同理。
- （分散安装空间受限）→ 非它不兼容 →
- Trusted T8000 机架扩展柜（若 BOM 指定此底座作现场接线板）→ 注意区分机架内置背板 vs 外置底座，确认 BOM 再下单
- MRO 采购避坑 → 必须成套询价或明确分报价：① 完整型号含 Rev ② 底座（带弹簧端子完好、无裂纹）。二手底座重点查弹簧夹持力（用废线插入拔出三次感觉回弹）及屏蔽接地桩无断裂
- 呆滞与 LTB → AADvance 系列部分件进入 EOL，若贵厂计划再延寿 5～8 年且有新增节点可能，建议借 Last-Time-Buy 窗口多囤 2～3 只底座（低价易仓储）
真实案例：某 LNG 接收站 F&G 系统用 AADvance 节点（ + 底座），投运第 11 年秋检发现 #3 节点急停回路 DI 通道偶发”Open”但现场按钮实测正常——拆下底座发现弹簧端子裂缝致压接力不足（北方冬夏温差大塑料微蠕变）。库房恰有按改造余量留的 NOS 底座（无单独备过这玩意儿差点抓瞎），断电拆旧线→装新底座→回装 →恢复正常。若等调货代理报 3～4 周（部分 AADvance 老配件需欧洲调拨），该 F&G 区段需临时旁路触发 HAZOP 备注。
