描述
产品详情

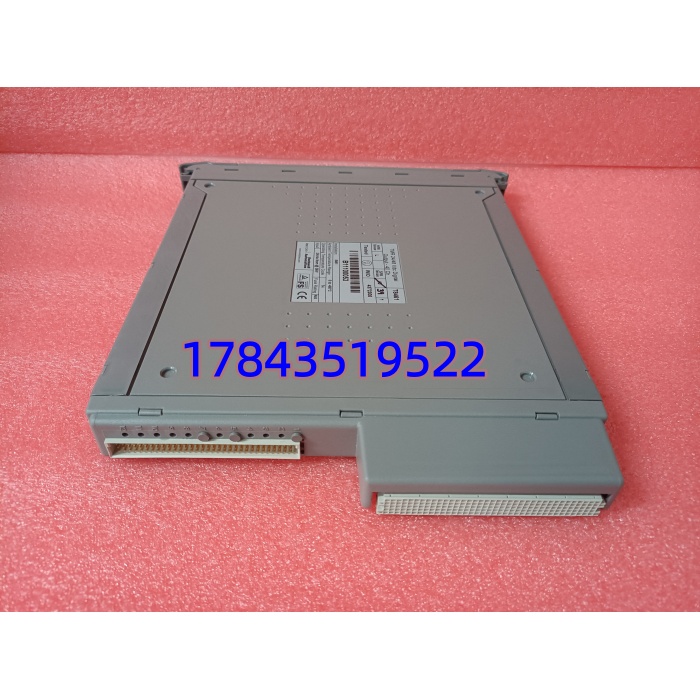

· 型号：T8461
· 品牌：ICS Triplex（Rockwell Automation / Allen-Bradley Safety & Critical Control）
· 系列：Trusted® TMR System — Digital Input Module (Type 8461)
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | ICS Triplex T8461（Trusted® 40-Channel 24 V dc Digital Input Module, SIL 3） |
| 制造商 | ICS Triplex Ltd. (UK, now Rockwell Automation / A-B Critical Control) |
| 产品类别 | Trusted® TMR Digital Input Module — Safety-related / High Availability DI |
| 适用系统机架 | Trusted® System Chassis：T8100（主机架）、T8110B/T8151B 控制器机架、扩展架(EMC/EXP) |
| 输入通道数 | 40路独立数字输入，分为两组各20通道，组内共参考点组间隔离 |
| 输入信号类型 | 24 V dc 干接点(mechanical switch) 或 NAMUR proximity sensor（IEC 60947-5-6，典型 6 mA @ 24V 使能线路监测） |
| 输入电压范围 | 18 – 32 V dc（标称 24 V dc），逻辑 “1” 阈值 ≈15 V dc（可调 per point group 于系统软件） |
| 每通道电流（典型） | @24V 逻辑1 ≈2.2 mA（干接点模式），NAMUR 模式 ≈6 mA（线路监测开启） |
| 表决架构 | TMR 三通道独立采样 → 2oo3 / 1oo3 表决（硬件层面），结果经主处理器二次校验 |
| 诊断覆盖 | 断线(Open Wire)、短路(Cross-talk/Wire break)、通道间串扰(Walking-1)、模块 RAM/ROM 校验、看-dog Fail-Safe 导向安全态 |
| 安全完整性 | SIL 3 per IEC 61508 / IEC 61511 AK6；SIL 4 achievable in 1oo2D configuration with separate proof test |

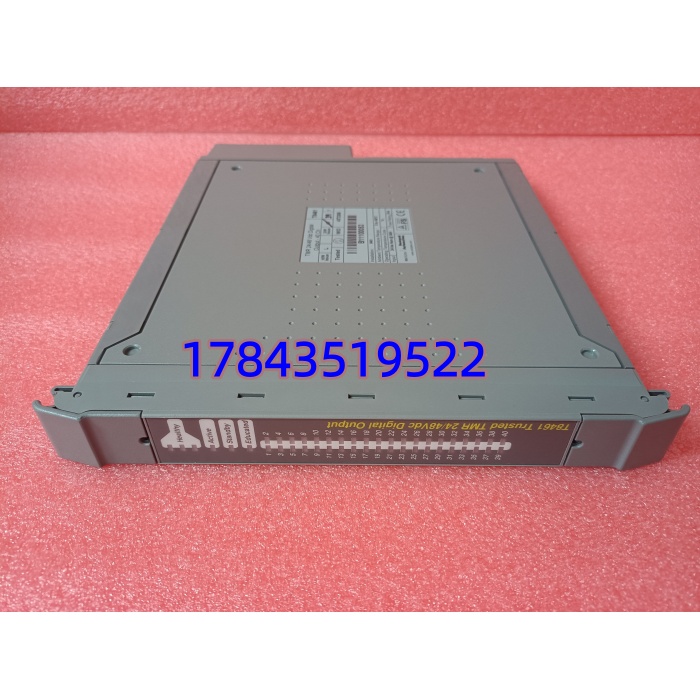

| 状态指示 | 前面板 Module Healthy (green/red)、3×Voter Status LED、40×通道状态 LED（绿=ON，红=fault/diag fail） |
| 配套端子适配器 | 须配对应 Trusted® Terminal Adapter (TA)，常见 TA5116（40-ch screw terminal）、TA5216（40-ch spring）等——T8461 模块本身不含端子排，采购确认现网 TA 型号一致可互换或需连带换 |
| 背板供电(模块自身) | 由 Trusted® 机架背板 +5 V dc ≈0.8 A |
| 热插拔 | 支持在线插拔更换（系统需正确组态冗余或确认不影响在运 TMR 表决——单模块拔 TMR 仍可 2oo3 运行） |
| 工作温度 | 0℃ ～ +60℃（存储 -40℃ ～ +85℃），相对湿度 5%–95% RH 非冷凝 |
| 物理尺寸(约) | 单槽 标准 Trusted® 模块 ≈30×180×225 mm（W×H×D 含接头），重≈0.6 kg |
| 认证 | TÜV SIL 3、CE、cULus、ATEX/IECEx Zone 2/Div 2（依后缀选项） |
| 生命周期状态 | Trusted® 系列整体 Mature/Active Support，T8461 新件可订但交期偶波动(6–12周)；特定早期 Rev. 逐步 Limited |
| 注意 | 严格来说 T8461 与 T8448(16ch DI)、T8436(16ch 110VAC DI) 物理兼容插槽但 I/O 点数/电压不同不能互替——插错槽系统报”Wrong Module Type”。采购核对现网是 T8461(40ch 24VDC) 非其他 DI 型号。 |
产品介绍
（采用 A 场景痛点 切入）
现场实测发现一套炼化 ESD 报”DI Channel Group 3 Failed”——维护工先查现场急停按钮回路没问题，最后拔 发现第二组20通道对应的背板针孔有绿色氧化（沿海高湿+柜内轻微凝露致针孔微腐蚀），临时插备用件恢复。这卡在 Trusted® TMR 架构里是第一道安全感知：三路独立采样各通道电压→交叉表决→上报主处理器，线路监测能在断线/短接时提前预警而不悄悄丢信号。和普通 PLC DI 卡最大区别是它过 TÜV SIL 3 认证且带硬件级 Walking-1 串扰检测——SIS/ESD 审计必查这点。
Rockwell 仍将 Trusted® 系列作 Active Support 产品线， 新件可订但交期有时 8~14 周。TCO 简单：它是 SIS 输入大门，单点故障不直接跳车但会造成安全功能不可用或误旁路——审计项。建议按 ABC 列入 A 类（ESD/SIS 主输入架），每套同型 Trusted® 机架备 1 件做 Buffer Stock；已配 Triple I/O 冗余(三块同 DI 分散三架)可全厂共享 1 件周转。换模块后 Trusted® System Software 自动重枚举——确认 Module Healthy 绿亮、无 Diagnostic Alarm 即可。
应用场景与库存策略
异常表现：”某组 20 通道全不刷新或报 Line Break”先查现场公共 0V 及 TA 端子压紧度，再拔卡看背板针氧化——海侧环境 TA 端子弹簧老化与模块金手指氧化是高发原因。原厂新件交期波动，急用靠渠道 NOS。
- 油气/海上平台 ESD/SIS — 紧急关断按钮、火气探头开关量、液位开高/低进 Trusted® TMR｜非它不可因 SIL 3 认证 + TMR 表决 + 线路监测是 SIS 审计强制项｜ |
- 炼化/化工 装置保护系统 — 反应超压联锁、储罐高高/低低开关信号入 SIS｜非它不可因 AK6 安全隔离等级及 TÜV 证书绑定｜建议：多套同型 SIS 共享 1 件周转；纳入 A 类年度点检记录 ERR 状态及 TA 端子力矩复查 |
- 电力/冶金 BMS(锅炉安全) — 主汽门关闭位、燃油泄漏探测开关进安全控制器｜非它不可因 与 Trusted® CPU(T8110B etc.)背板时序绑定｜ |
- 改造评估 升 newer Trusted®+Compact I/O? — 目前 Trusted® 仍主力无强制退市｜ |
真实案例：南海某海上平台 ESD 系统(Trusted® T8110B + 3× 分三架) 运行第 7 年台风季检修做回路测试发现 #2 架 第二组 20 通道报”Open Wire”——现场量端子 24V 正常、跨线模拟干接点无响应，拔模块发现金手指第 21–40 ch 对应针孔氧化发黑(平台盐雾渗透柜体滤网)。因备 1 件同型号 冷备（配 TA5116 端子适配器）插上系统自动重枚举 OK，停机仅 20 min（计划窗口）。事后平台制定：每年大修做 拔插清洁金手指+TA端子力矩复查并拍照建档。
