描述
产品详情

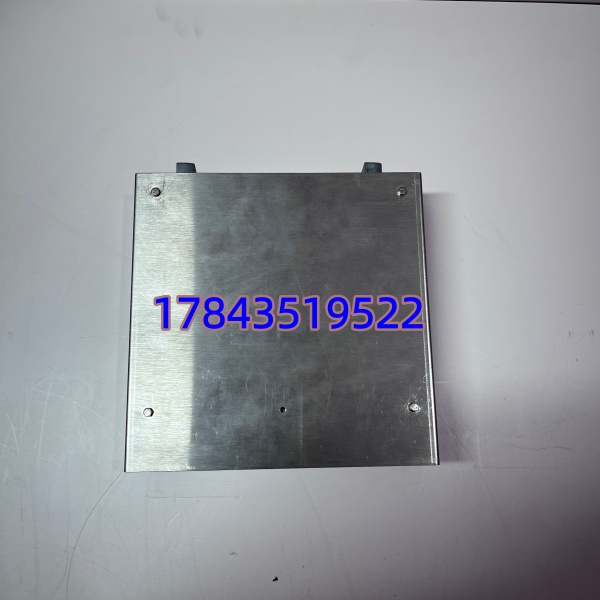

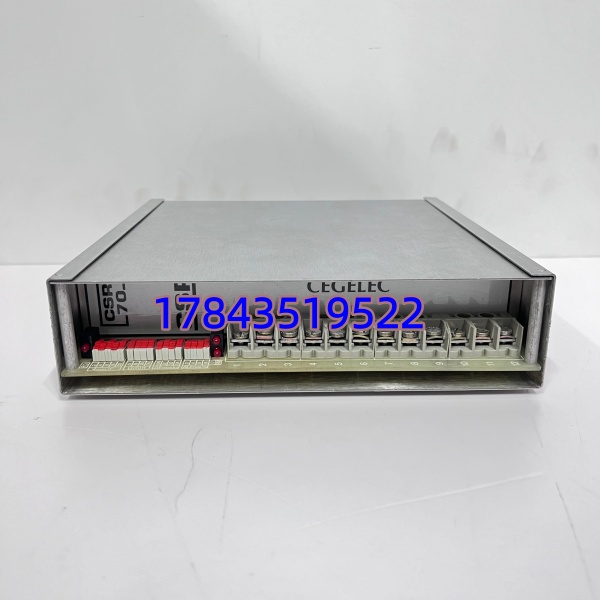

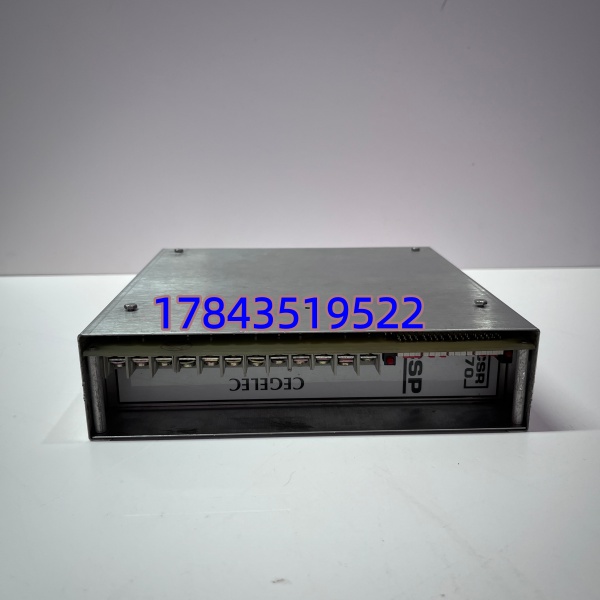

· 型号：CSRP-70（市场简写 CSR70，完整订货常写 T815x-xx-CSR70 或 CSRP-70-xx）
· 品牌：ICS Triplex / Schneider Electric
· 系列：ICS Triplex Trusted® — Communication Interface to Rockwell Automation (CompactLogix / ControlLogix)
规格参数
| 参数项 | 规格值（典型） |
|---|---|
| ICS Triplex 型号 | CSRP-70 / CSR70（部分文档写 CSRP70 或 T8153-CSR70 变体） |
| 功能定位 | Trusted® TMR SIS ↔ Rockwell AB CompactLogix / ControlLogix 通信接口（读/写 SIS 经认证数据区） |
| 适用机架 | Trusted® T815x Main / Expansion Rack 指定通信槽位（不可与 I/O 卡混插） |
| 网络接口 | 1× 10/100Base-TX Ethernet (RJ-45)，隔离，支持 CSP (Rockwell Classic) 及/或 EtherNet/IP CIP Encapsulation（依 FW 版本） |
| 协议支持 | Rockwell CSP (Control & Status Protocol) for Legacy CompactLogix；部分 FW 支持 EtherNet/IP CIP Explicit Messaging（非取代 TriStation 编程口） |
| 数据交换 | 经 Trusted® Logic 程序映射安全区/非安全区变量 ↔ Rockwell Controller Tag，需 TriStation 组态 + AB Add-On Instruction (AOI) |
| 安全认证 | TÜV SIL 3 per IEC 61508 / IEC 61511（作为 Trusted® 系统组成部分，通信链路需按 SRS 评估） |
| LED 指示 | PWR / RUN / COMMS ACT / ERR / Link（依面板 Rev） |
| 供电 | 由 Trusted® 机架背板 +5V / +24V 逻辑电源（典型功耗 4–8W） |
| 配置工具 | TriStation 1131（Trusted® Logic + Comms Mapping），Rockwell Side 用 Trusted® AOI / EDS 文件 |
| 安装 | 插入 Trusted® 机架指定 Comm Slot，前面板锁紧螺钉接地 |
| 工作温度 | -20℃ ～ +70℃ |
| 存储温度 | -40℃ ～ +85℃ |
| 相对湿度 | 5%–95% RH（无冷凝） |
| 隔离 | Ethernet port ↔ Trusted® logic ≥ 1.5kV DC 测试 |
| 认证 / EMC | CE / cULus / IEC 61010-1 / IEC 61000-4 |
| 生命周期 | Legacy / Limited ——部分 CSRP-70 已被 newer Trusted® EtherNet/IP / Modbus TCP 通信模块替代；全新原厂难订，建议核对 Schneider 最新 Migration Note |
产品介绍
（切入策略：C 竞品对比 + 现场痛点）
ICS Triplex Trusted® 系统跟 Rockwell AB 做数据交换有三代做法：老项目用 CSRP-70 跑 CSP 协议连 CompactLogix，中期加 EIP CIP 封装，新项目直接上 T8310/T8320 EtherNet/IP 模块。现场实测发现 CSRP-70 最大的坑是两边 AOI 版本不匹配——Trusted® 侧 TriStation 导出的 AOI 与 Rockwell Studio 5000 库版本差一级就可能 Communication Timeout 或数据错位。严格来说 CSR70 只负责链路，SIS⇆DCS 数据点需在 TriStation 里显式 Map 并经 Factory Acceptance Test 验证——换模块后重新下装 Trusted® 工程（或确认 EEPROM 配置一致）并核对 AB 侧 AOI 版本号。[请以原厂手册为准]
库存上若您装置是 SIL 3 保护的 Trusted® SIS 且唯一对外数据链路就是这个 ，列 A 类；若有冗余通信（双 CSR70 或并存 Modbus TCP 网关）可降 B 类。Schneider 已将部分老 Trusted® 通信模块列入 Phase-out，建议按机架数做 Last-time-buy 同 Rev 冷备。
应用场景与库存策略
石化/海上平台 ESD/F&G 用 ICS Triplex Trusted®（T815x），通过 把跳车信号状态、模拟点值送 Rockwell CompactLogix 做 BPCS 监视或机组控制室画面——它不是 SIS 跳闸执行元件但是 SIS→BPCS 唯一数据桥，断了 BPCS 看不到保护状态（SIS 仍保跳闸）。
- 炼化/海上平台 Trusted® SIS ↔ Rockwell CompactLogix BPCS——SIS 状态/模拟值上送 + 远方复位/旁路命令（经论证）→ 非它不可因私有 Trusted® backplane + CSP AOI → 建议按 A~B 类（依冗余度），每套 Trusted® 机架备 ，成对冗余配置可区域共享 N+1。
- ——注意 Rockwell FW 升级后 CSP 协议可能被弃用（Studio 5000 v30+ 某些 CPU 默认关 CSP），建议确认 CompactLogix/ControlLogix FW 仍支持或规划迁移至 Trusted® EtherNet/IP 模块（T831x 系列）。
- 双重化要求高 SIS——设计时常配双 （A/B 机架各一或同架双槽）做链路冗余；备件策略对应按 N+1 对双槽。
- 新建项目——新选型建议直接用 Trusted® T8310/T8320 EtherNet/IP 模块（支持 CIP Safety 经认证 wrapper）替代老 ，避免新建即 lock legacy 备件。
真实案例：某海洋平台 ESD 系统（Trusted® T8153 + → CompactLogix L3xP）大修后 CompactLogix 升 FW 至 v32 默认禁用 CSP Legacy， 连不上 BPCS 导致”保护状态全盲”。当时无冷备（通信模块非 A 类原误判），临时 rollback AB CPU FW 恢复。事后按平台 2 套 Trusted® 统一申购 1 块同 Rev 冷备，并启动迁移评估换 EtherNet/IP 通信模块解除 CSP 依赖。
