描述
产品详情

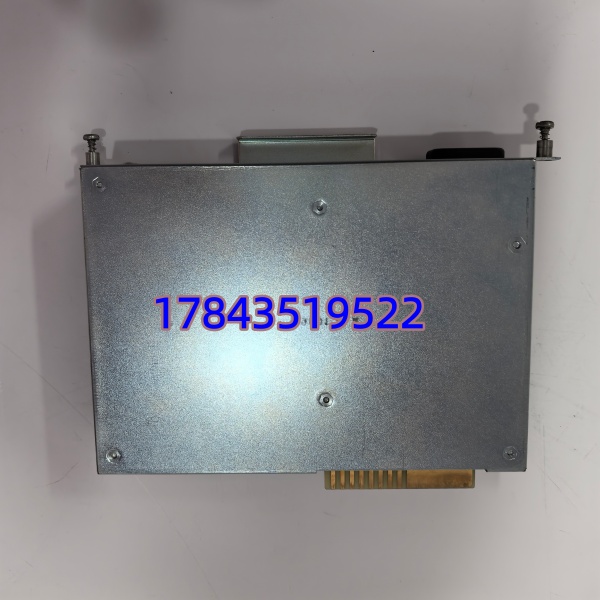

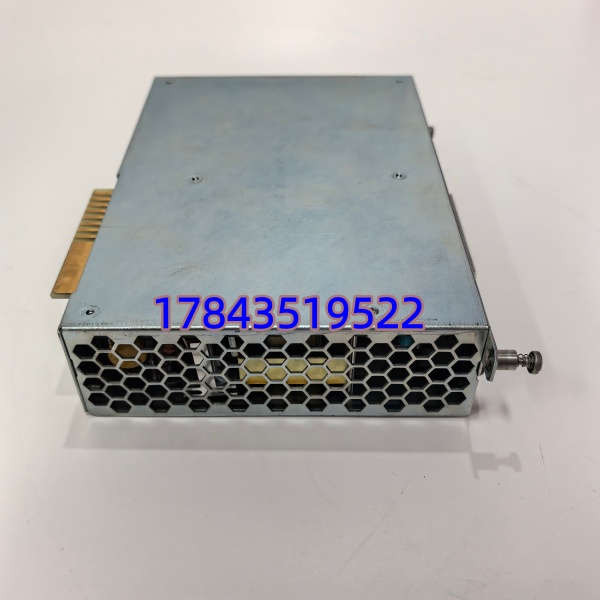

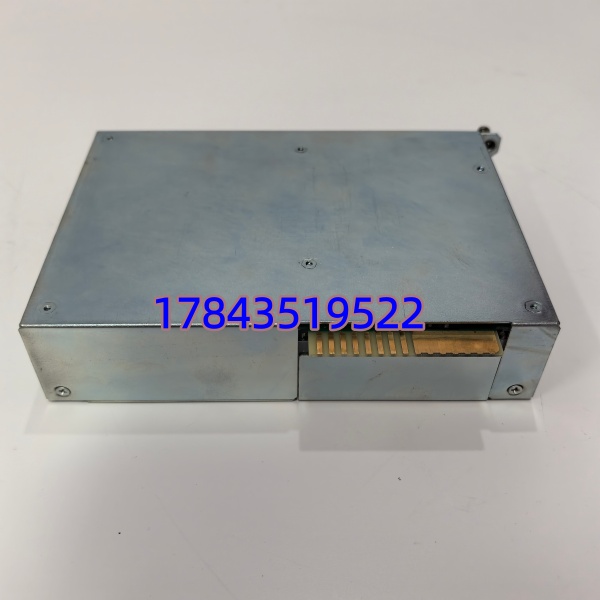

· 型号：SSA-AC-PS-625W（ICS Triplex Tricon/TriStation SIS 电源模块）
· 品牌：ICS Triplex（Rockwell Automation — Safety & Critical Process）
· 系列：Tricon / TriStation TMR — 625W AC-Input Redundant Power Supply for Main / Expansion Rack
SSA-AC-PS-625W TC71S-1522 P0973LQ
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | SSA-AC-PS-625W（ICS Triplex Tricon/TriStation 机架用 AC 输入电源模块） |
| 参照型号 | 811x-PS-AC / 8305-PS-AC（早期 Tricon v9/v10 对应 AC PS，部分机架空隙兼容——以原厂 Cross-Ref 为准） |
| 所属系统 | ICS Triplex Tricon / TriStation SIS (Safety Instrumented System)，TMR 架构 |
| 模块类型 | Redundant AC-Input System Power Supply Module（插主/扩展机架两端 PS 槽位） |
| 输入电压 | 88–132 VAC @ 47–63 Hz（Lo Range）/ 184–264 VAC @ 47–63 Hz（Hi Range），自动切换 |
| 输入电流 | < 8 A @ 115VAC / < 4 A @ 230VAC（满载） |
| 输出 1 | +5 VDC @ 最大 80 A（400 W），给机架逻辑背板及 I/O 模块供电 |
| 输出 2 | +24 VDC @ 最大 3 A（72 W），辅助传感器/本安栅回路（依机架配置） |
| 总功率 | 625 W 连续 @ 50℃（降额 >50℃），峰值 700 W <30s |
| 冗余支持 | 双电源模块(N+1) 并联运行，内置 ORing 二极管无中断切换，负载均流 ±5% |
| 保护功能 | 过流/过压/短路/过温关断自恢复；输入 fuse 可更换（部分版本） |
| 诊断 | 前面板 PWR / ALM / TEST LED；通过 TriStation 软件读 Power Module Health / Load Share % |
| 热插拔 | 支持在线插拔更换（更换时另一模块承担 100% 负载须确认余量） |
| 涂层 | 常见带 Conformal Coating（G3 级，适用于炼化/海工腐蚀环境） |
| 工作环境 | 0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露 |
| 认证 | TÜV SIL3 (IEC 61508)、FM Class I Div 2、CE、cULus |
| 物理 | 插 Tricon Main/Expansion Rack 左侧 PS 槽（通常机架两端各 1 槽），带提手及锁紧销 |
SSA-AC-PS-625W TC71S-1522 P0973LQ
产品介绍
在 ESD 柜碰到过 A 侧 SSA-AC-PS-625W 风扇停转（部分版本无扇靠散热片）导致热保护关机——幸亏 B 侧冗余扛住没跳 SIS，但报警弹了整墙。SSA-AC-PS-625W 是 Tricon TMR 机架真正的”心脏”，把厂用电滤成干净 5V/24V 喂给三个支路的 CPU、I/O 和通讯模块，机架内无第二路供电来源。（严格来说它只在 TriStation 硬件配置里注册序列号且两模块均流正常才显示 Healthy；换新板须用 TriStation → Hardware → Replace Power Module 更新序列号，老工程 v9→v11 注意固件兼容——部分早期 811x-PS-AC 不能直替 SSA-AC-PS-625W 除非原厂 Cross-Ref 批准。）
库存经理说两句：电源模块电解电容 10～12 年老化明显，New Surplus 若存放干燥(RH<60%,15～25℃) 上机无压力但建议到货做空载上电查输出 5V±1%。原厂随 Tricon v11+ 成熟期部分区域发 LTB，交期 12～30 周或停受新单。SIS 电源是单点故障——建议按 A 类关键件：每套 Tricon 机架按 N+1 冗余配置外，全厂同类再集中留 1 件 Buffer Stock，不赌冗余对永远不双双老化。
应用场景与库存策略
Tricon 主架双 PS 中一块故障 → 另一块 100% 承载报警但继续运行；若冗余对相继故障（或单 PS 简化配置即 Simplex 供电）→ 整个 SIS/TMR 控制器失电 → ESD 可能误动或拒动（依 SIS 逻辑组态 Fail-Safe 设定），直接威胁装置安全。
典型场景与备货建议：
- 炼化/海上平台—Tricon ESD/FGS 主架（Main Rack + Exp Rack）：通常每机架配 2×SSA-AC-PS-625W 做 1:1 冗余，建议全厂按同类机架留 1 件集中冷备（全厂合并），存原盒防静电袋，每 2 年目视查电容及上电空载测 5V 输出。
- 独立撬装 SIS（单机架 Simplex 供电）：强烈建议升为 N+1 即至少装 2 块做冗余，并另备 1 件冷备——Simplex 供电无冗余保护。
- LTB 评估：确认 Rockwell/ICS Triplex 发 PCN Phase-out 后按”已装机 PS 模块总数 × 延寿年限(年) ÷ MTBF(≈15～18 万小时) × 1.5″，中型炼厂 1～2 片够用，超期服役加量。
- 关联件核查：TC71S-1522（Tricon v11 CPU/Comm Module）与 P0973LQ（Tricon I/O 或 Comm 扩展）需与机架 Tricon 版本匹配(v10/v11 不混插)，备货时同步确认固件版本兼容——电源通用但 CPU/I/O 代际敏感。
真实案例：南海某平台 2021 年年度自检发现 #1 ESD 主架 A 侧 （服役 14 年）输出 5V 漂至 4.78V 触欠压预报警，B 侧正常扛住负载。平台无冷备等补给船 10 天后换件——期间 SIS 运行但无电源冗余，安全评审要求限负荷运行。到货更换后 TriStation 报新模块序列号未注册，用 Replace Module 功能 2 分钟搞定。事后全平台 Tricon 系统按”每类型机架留 1 块 PS 冷备”立规矩。教训：SIS 电源不像 DCS I/O 卡有分散风险——它挂整机瘫，冗余是底线，现场不留冷备=违安全原则。
