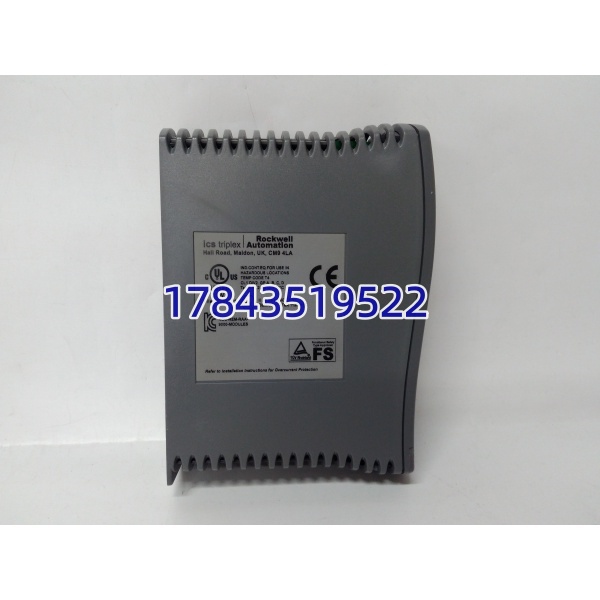

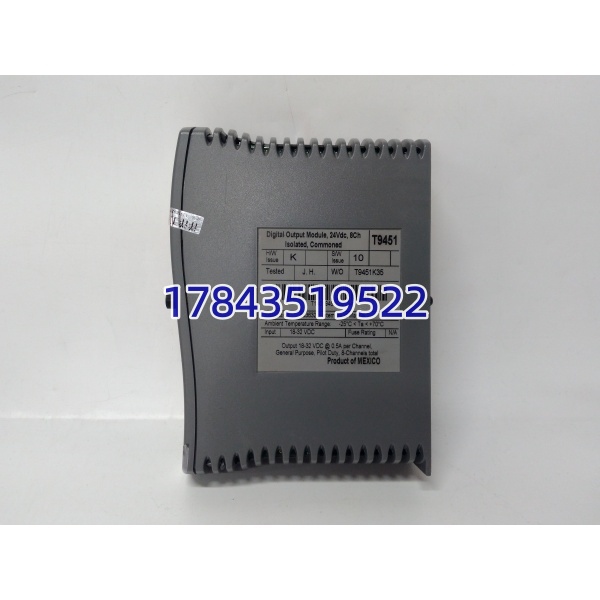

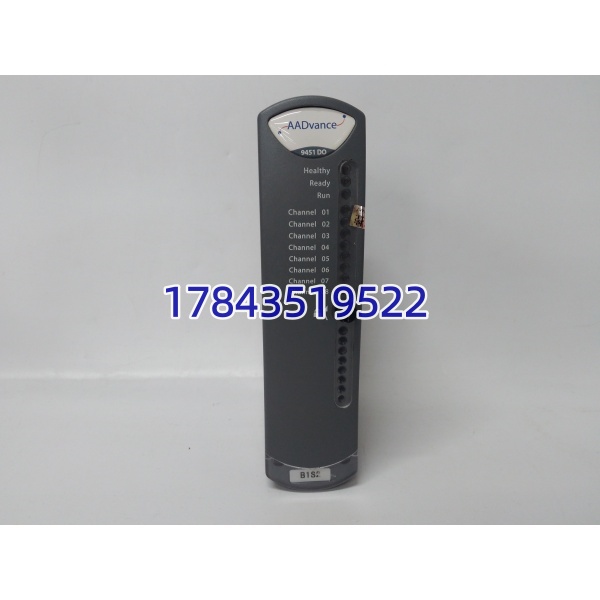

ICS Triplex T9451 | Trusted 24V DC 数字量输入模块

描述

产品详情

· 型号：T9451

· 品牌：ICS Triplex（现 Rockwell Automation / Sensia）

· 系列：Trusted TMR — 24 V dc Digital Input Module (Non-SOE)

规格参数

• 模块类型：Trusted 系统 24 V DC 数字量输入模块（Standard DI，无 SOE 时间戳，SOE 版为 T9481）
• 输入通道数：32 点，分成 4 组 × 8 点，组内共参考（COM），组间隔离
• 额定输入电压：24 V DC（允许范围 18.0 ～ 30.0 V DC）
• 逻辑电平：”0″ ≤ 5 V DC，”1″ ≥ 15 V DC（典型导通 18～30 V）
• 输入电流：典型 3 mA @ 24V OFF，6～15 mA ON（依线路监测模式设定）
• 传感器类型：支持干接点（需外部激励）或湿接点（24V DC sourced from module 或 external）
• 线路监测：支持断线（Open Wire）和短路检测（依 TriStation 组态开启），通过周期性脉冲注入判断
• 隔离：现场侧与系统侧光电隔离 ≥1500 V rms；通道组间电气隔离
• 更新时间：典型 10 ms（可组态），与 TMR 三模块交叉校验同步
• 诊断：上电 RAM/ROM/ADC 自检、运行中通道合理性检查、模块温度监测，诊断覆盖率 >99%
• 状态指示：前面板 Module OK / Fault / Active LED + 每通道 Status LED（可选版本）或组态指示
• 供电：由 Trusted 机架背板 +5 V DC 供给，现场侧 24V 由外部电源或模块参考端提供（依接线图）
• 功耗：典型 5.5 W（满载，需核对具体 FTA 配置）
• 安装方式：插入 Trusted 系统机架（T8110/T8150 等机架），通常紧邻 T8830/T8850 MPM 或按槽位规划
• 配套 FTA：需配 T9451 专用 FTA 端子板（现场接线在 FTA 上，常见 40 针 IDC 或端子块式，分隔离/非隔离型）
• 工作温度：0 ～ +60℃（部分资料 -20～+60℃ 强化版，以手册为准）
• 存储温度：-40 ～ +85℃
• 湿度：5% ～ 95% RH 非凝露，非冷凝
• 认证：TÜV SIL 3 per IEC 61508/ IEC 61511，FM / CSA / CE / ATEX Zone 2（系统整体认证）
• 尺寸（模块）：标准 Trusted 模块 ≈ 267 × 25 × 178 mm (H×W×D)

产品介绍

T9451 是 ICS Triplex Trusted TMR 系统最常用的 24V DC 数字量输入卡，负责把现场急停按钮、限位开关、压力开高/低、火气探测器状态等干/湿接点信号安全送进 SIS 逻辑解算。和 SOE 版 T9481 不同，它不带事件时间戳——适合普通联锁信号；关键跳闸首出建议用 T9481。三块 T9451（各对应三块 MPM）并行读入同一现场信号做 2oo3 表决，单通道故障不影响安全状态。

坦白讲，现场最容易栽在FTA 端子板版本不匹配。T9451 模块本身不接现场线，所有接线在 FTA 上——老项目可能用带线路监测专用 FTA 或无监测简化 FTA，混用会导致断线检测功能不可用或接线定义不同。换模块时只换卡不换 FTA 通常 OK，但订备件要抄现柜内 FTA Part No. 核对。

应用场景与行业案例

痛点：ESD 系统需采 30+ 现场急停/液位开关/火气探测信号进 SIL 3 逻辑，普通 PLC DI 卡无 TMR 表决且断线可能不报。T9451 带线路监测，传感器线断了系统立报警，配合 T8830/T8850 MPM 做 2oo3 表决——这才是真正符合 SIS 独立安全层的做法。

典型场景：

• 炼化/海上平台 — ESD Level 1/2 急停按钮、ESD 阀全开/全关限位、火气探头状态接入 HIMax/Trusted SIS
• 大型电厂 — 燃机 BMS 火焰丧失、MFT 接点、汽机跳闸连锁 DI
• 油气管道 — HIPPS 压力开关状态、RTU 远程 ESD 按钮
• 老站延寿 — 原 Trusted 机架 老化，同型号替换保留 FTA 及接线不变

真实案例：

北海某平台 ESD 柜 通道 17~24 LED 全灭但逻辑未报 DI Fail——查是 FTA 端子排 Spring Cage 疲劳松脱致一组 8 点 COM 失电。因开启线路监测，TriStation 报 “Input Line Open Grp 3” 提醒巡检，未造成误动。紧回 FTA 端子恢复正常。老师傅说——没开断线检测这功能的话，那组限位开关于系统而言永远”0″看不出问题，挺吓人的。
