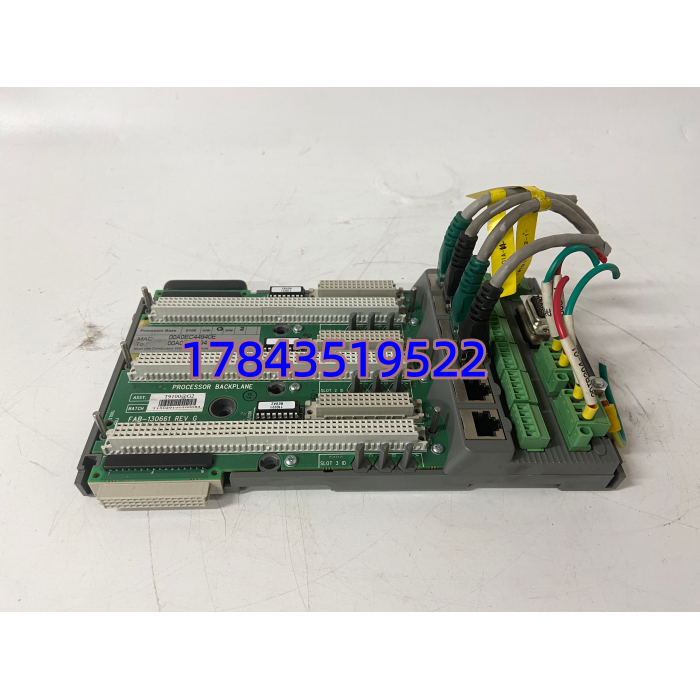

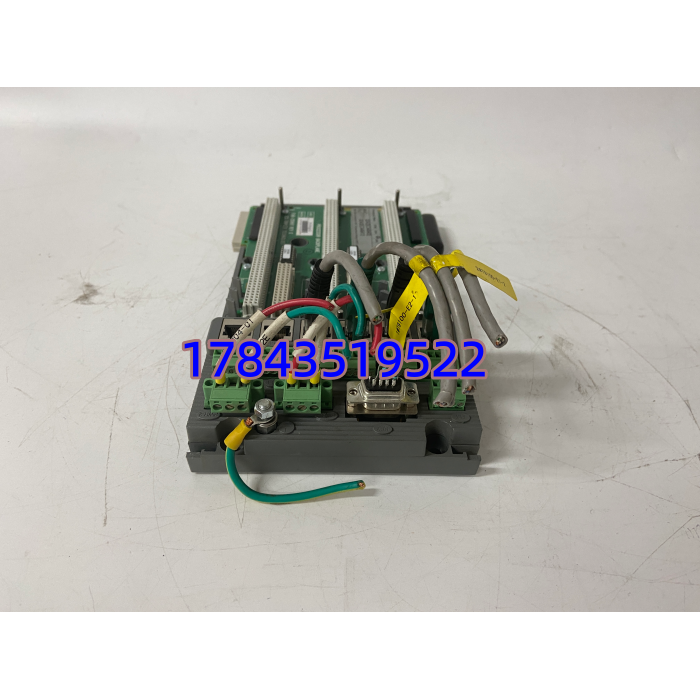

产品详情
· 型号：T9100（ICS Triplex T9100 Series，Gen2 机架兼容，常见 P/N T9100-00-000 / T9100-01-000 依电源与通信选项）
· 品牌：ICS Triplex（现 Rockwell Automation, A-B Safety Integrity Systems）
· 系列：T9100 TMR Safety Controller System
规格参数
| 参数项 | 规格说明 |
|---|---|
| 产品型号 | T9100（ Series TMR Controller Module/System Unit） |
| 常见订货号 | -00-000（基本型，120/240VAC 电源，RS-232/485 编程口），-01-000 等含不同 P/S 或 Eth Option |
| 制造商 | ICS Triplex Ltd. (UK, now Rockwell Automation) |
| 适用机架 | Gen2 机架（最左 Slot 1，专用 Key 槽位，不可插 I/O 模块位） |
| 架构 | Triple Modular Redundant (TMR)，3 个独立微处理器通道各跑同逻辑，两两交叉比较表决 |
| 安全等级 | SIL 3 per IEC 61508 / IEC 61511（系统证附 TÜV 证书，需按手册组态获证） |
| 表决逻辑 | 1oo2 / 2oo3 / 2oo2D 等可组态（典型 ESD 用 2oo3 硬件表决 + 软件 AND/OR） |
| 扫描周期 | 典型 20～100 ms 可组态（依逻辑规模），I/O 刷新 ≤ 10 ms（T84xx 高速 I/O） |
| 程序容量 | 依版本典型 ≤ 128 KB～512 KB 逻辑 + 符号表（TriStation 编译器限制） |
| 非易失存储 | 带 EEPROM/Flash 存应用逻辑、配置、SOE 指针（部分需电池或超级cap备份 SRAM—— 多数用 NVRAM 不需定期换电池） |
| 通信接口 | 1×RS-232 front DB9（编程/Tristation 直接连），1×RS-485 或 Eth Option（依具体后缀，部分版支持 -Eth 子卡） |
| I/O 总线 | 专有 TriBus 与 T84xx I/O 模块通信（max Drop 依机架链长度，典型 ≤ 8 Drop per node） |
| 配套 I/O | T8431(16DI), T8432/T8440(16DO), T8480(16AI), T8451(8AO) 等 |
| 编程软件 | ICS Triplex TriStation™ 4.x / 5.x（离线组态 + 在线监控/强制/SOE），项目文件 .ts4 / .ts5 |
| 状态指示 | 前面板 3×Ch.A/B/C Run LED + System Fault / I/O Fault / Comms LED + 表决状态 |
| 所需电源 | 通过 机架背板由 PS 模块（如 -PS-24V 或 AC/DC 变体）供给 5V/±15V |
| 工作温度 | 0℃ ～ +60℃（控制室/ESD 柜内），存储 -40℃ ～ +85℃ |
| 相对湿度 | 5%～95% RH，非凝露，G3 腐蚀等级 per ISA-S71.04 |
| 尺寸(约) | 单槽 机架宽度 ≈ 30 mm（主机模块），机架总宽依槽数（常见 6/12 槽） |
| 重量(约) | 主机模块 ≈ 0.25 kg（机架总成另计） |
| 认证 | TÜV SIL 3 / CE / UL / CUL / FM / ATEX/IECEx Zone 2（系统级，依整体配置） |
产品介绍
(C 维护者视角)
在某海上平台 ESD 系统年检时遇过：B 通道 亮 Channel Fault（Cross Comparison Diff）——热插拔更换后自动重同步，A/C 两通道继续运行无扰动，这正是 TMR 架构价值。但那套已运行 12 年，电解在电源模块而非 本身，提醒我们 主机虽 MTBF 标很高但系统整体寿命瓶颈常在电源模块及 I/O 端子氧化，主机建议每 3～5 年做一次热插拔复检确保通道同步 OK。
是 ICS Triplex TMR 安全控制器核心，三通道各自跑同一逻辑互相比对剔除单通道故障，达成 SIL 3 级无单点失效——它管的是 ESD 紧急停车按钮、火气信号联锁、关断阀命令生成，一旦双通道异常(极小概率共因故障)或机架电源掉整个 SIS 失联可能迫使装置安全泄压或停机。Rockwell 已将 部分配置标 Legacy/Maturity，新件交期曾拉至 16～30 周且部分地区仅 NOS——从 ABC 分类看应按 SIS 站数列 A 类关键备件（冗余对站点可备 1 主机+确认同 FW；单 TMR 关键装置必保底 1 台冷备并备份最新 .ts4/.ts5 项目），不要等 SIS 站双故障再追货。
应用场景与库存策略
SIS 控制器若完全宕机（ 加电源全失效），对应 ESD/F&G 节点所有 DI/DO 失联——多数设计 Fail-safe 关断阀带电/失电动作及部分回路允许短时旁路，但 SIL 验证时可能开观察项甚至要求整改降等。 无引脚兼容替代（专有 TriBus + TMR 固件），原厂交期长且部分区域进入 Legacy。
- — 执行 SIL 3 联锁逻辑 → 无通用替代(专有背板+TMR FW) → 建议按运行 SIS 站数 N 设 N+1 冷备件（冗余对站点至少备 1 主机模块，有条件备 1 对），提前存 TriStation 项目备份(.ts4/.ts5)及确认 FW 版本匹配。
- — 可共享 1 件周转备件，但须签 VMI 或保 72h 达；注意核对完整订货号后缀(-00/-01/Eth)与现网一致。
- 计划整体 SIS 迁移至 AADvance / Triconex 或 TMR 新平台(18 个月内) — 暂停增购仅维持现网最低存量至割接。
- 已接 Rockwell/ICS Triplex PCN 标注 Mature / Limited Availability — 建议按”运行 SIS 站 槽位数(通常 1 主机/架) +1 测试周转件”做 Last-time-buy 核算，早囤成本低得多（含确认 Gen2 机架兼容及电源模块 PS 也适度备件）。
真实案例：
南海某导管架平台 2021 年年度关断测试后，主 ESD 柜 Gen2 A 系显 “System Fault—Comparator Error Ch.B”，热插拔 B 通道模块后自动同步恢复。查库存只备了 T8431 DI 卡未备 主机——原厂答复交期 20 周 Mature。从集团内另一平台借调同选项 -00-000 测好件（FW v4.xx 匹配现场），用 TriStation Upload 旧参数下装后正常，延误约 4 小时（恰逢台风窗口船班受限）。事后将全线 主机+PSU 模块列入 A 类，定按 N+1 逻辑存 1 台冷备每三年做一次上电自检+TriStation Read ID 校验——SIS “大脑” 不像普通 PLC 有万种替代方案，这块卡的保费必须付。
