描述
产品详情
· 型号：T8800
· 品牌：ICS Triplex（Rockwell Automation — Trusted® Safety System）
· 系列：Trusted® T8000 / T6300 系列 — 40-Channel 24V DC Digital Input (DI) Module
规格参数
- 制造商：ICS Triplex Ltd.（现 Rockwell Automation Trusted 产品线）
- 完整型号：T8800（Trusted 40-ch 24V dc Digital Input Module / FTA assembly）
- 产品类别：安全关键型数字量输入模块（TMR 架构，用于 ESD/F&G 安全系统）
- 所属平台：ICS Triplex Trusted® T8000 Series（配合 T8310/T8320 处理器、T8440/T8450 电源等）
- 输入通道数：40 通道（分组隔离，通常 2×20 或 4×10 bank）
- 输入信号类型：24 V DC 数字量（干接点/湿接点 NAMUR 兼容，部分配置支持 2-wire 有源传感器）
- 输入电压范围：20 V DC ～ 32 V DC（标称 24 V DC ±15%）
- 每通道典型电流：约 2～5 mA @ 24V DC（取决于负载及线路电阻）
- 输入阻抗：约 2 kΩ（典型值，依版本略有差异）
- 安全完整性等级：IEC 61508SIL 3（TMR 模式下可达 SIL 4 系统级，模块自身 SIL 3 认证）
- 架构特性：三重模块冗余（TMR）输入表决，单通道故障可被屏蔽不影响系统运行
- 诊断功能：通道开路/短路检测、模块健康自检、LED 状态指示（Module OK / Channel Active / Fault）
- 热插拔：支持在线热插拔更换（配合 Trusted 机架及正确程序下装）

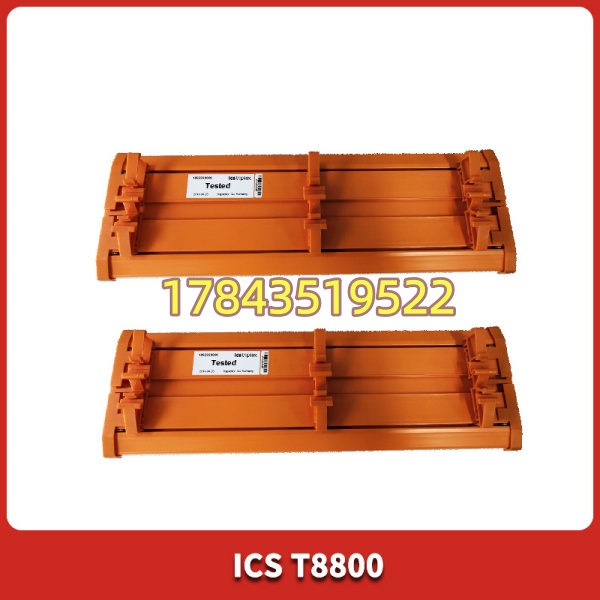

- 配套 FTA：通常与 T8800 配用对应 Field Termination Assembly（DIN 轨装端子盒，带熔断/浪涌保护可选）
- 工作温度：0℃ ～ +55℃（部分资料标 -20～+70℃ 为宽温版），存储 -40～+85℃
- 安装方式：插入 Trusted T8000 机架或配合 FTA 现场端子盒（依具体柜内实施）
- 物理尺寸（参考）：约 100×100×40 mm（模块本体），FTA 约 160×160×120 mm
- 生命周期状态：T8000 系列部分型号已列入 Rockwell Obsolescence / Phased Out，原厂新件稀缺，市面以 NOS/拆机 CPO 流通
产品介绍
（切入视角：E 维护者视角—现场实测发现 TMR DI 模块典型故障模式）在某海上平台 ESD 系统碰过一回：T8800 三取二表决里有块 DI 模块开始偶发”Channel Drift”告警，查下来是通道光电隔离侧老化导致某 bank 的输入门槛电压飘高——湿接点带长电缆进来的现场尤其容易加速这个老化。这块 T8800 是 ICS Triplex Trusted 安全平台的标准 40 路 24V DC 数字输入，设计目标就是把现场紧急停机按钮、液位开关节点、火气探测器的接点状态经三重隔离读入 Trusted CPU 做表决，SIL 3 认证，是 ESD/F&G 柜里最基础的”眼睛”。
从 MRO 供应链看，Rockwell 对老代 T8000 硬件在逐步推进 EOL（部分区域已发 Obsolescence Notice），新件原厂渠道基本断供。它的停机风险权重很高——ESD 输入模块失效轻则某路联锁点”假断开/假闭合”触发误跳车，重则导致安全回路降 SIL 等級甚至要求停机整改。建议按 Trusted 机架内实际装有 槽位数 N+1 留冷备（含匹配 FTA 若贵厂 FTA 也到寿命），买 CPO 件一定要求提供 Rockwell Trusted Diagnostic Software 联机识别截图（显示 Module Type / Serial / Pass Self-Test），别只拍面板灯。
应用场景与库存策略
失效的典型后果：ESD 系统中部分现场开关量（紧急停车按钮、高位开关联锁、火气探头状态）无法正确进入控制器——若设计为故障安全（De-energize to Trip）可能误动跳闸；若为常闭监视点则可能丢失报警。原厂新件稀缺，二级市场调货周期 3 天～数周。
- 海上/陆上油气 ESD 系统（Trusted T8000 平台）— 采集井口安全阀位置开关联锁、ESD 按钮状态。非它不可因 Trusted TMR 背板协议和 SIL 认证唯一绑定。建议按在役机架槽位 N+1 建冷备（多套相同配置可共享 1 件周转备件），FTA 端子盒建议同步备 1 套（端子氧化/熔断器老化也是常见故障点）。
- 炼化/化工 F&G 火气监测系统— 接手动报警按钮、火焰/烟雾探测器继电器输出。建议联合相邻装置拼单囤货摊薄物流，或要求工控备件商做 VMI 代管。
- 电厂辅机保护（Trusted 平台）— 汽轮机/锅炉 MFT 部分 DI 点经 进安全控制器。孤机高依赖直接备 1–2 件。
- 整体 DCS/SIS 改造提示— 若计划迁至 PlantPAx / Tricon CX / HIMA，该件只做过渡期冗余覆盖，不大量囤货。
真实案例：某沿海 LNG 接收站 ESD 系统用 Trusted ，其中 #3 机架 Slot 5 装 采集 40 点紧急关断阀限位开关。投运第 13 年秋检发现该模块 Bank 2（Ch 21-30）全部显示”Open”而现场开关实际闭合——万用表量现场线电压正常，判定模块内光耦老化。库房无备件，原厂 EOL，从二手商调 CPO 件耗时 7 个工作日（含国际转运+测试），期间相关联锁改为软旁路并提 WR 备案运行。事后该厂将 列入 A 类关键 SIS 备件，按 N+1 采购测好件真空中封保存，并要求每次大修用 Trusted Diagnostic 软件读模块健康状态。之后未再因此引发 SIS 降等。
常见问题解答 (FAQ)
A：Rockwell 已将部分 系列列入 Phased Out / Obsolescent， 全新原厂件基本绝迹。现流通为 NOS（全新未用老库存，标签多 200x–201x）和拆机 CPO（Certified Pre-Owned 测好件）。有货通常 3–7 工作日发出，无货周期不可控——SIS 关键件强烈建议提前做 Last-Time-Buy 式战略少量囤货。
A：市场上 既指出机架插入的电子模块也指配套 FTA 组件——您要核对现网：若只换电子模块买 模块本体即可；若 FTA 端子盒（现场接线排+熔断器+浪涌）也已老化/端子氧化严重要一并更换。订货前拍现柜内照片给供应商确认是只换模块还是成套 FTA+。
Q3：能和 Tricon（Trident）或 Aadvance 系列混用吗？
A：不能。 是 Trusted® 专有背板定义和通信协议，与 Triconex Tricon/Trident 及 ICS Aadvance 系列物理电气均不兼容——强行混插会损坏背板。SIS 系统备件必须严格按原平台（Trusted ）采购。
