产品详情

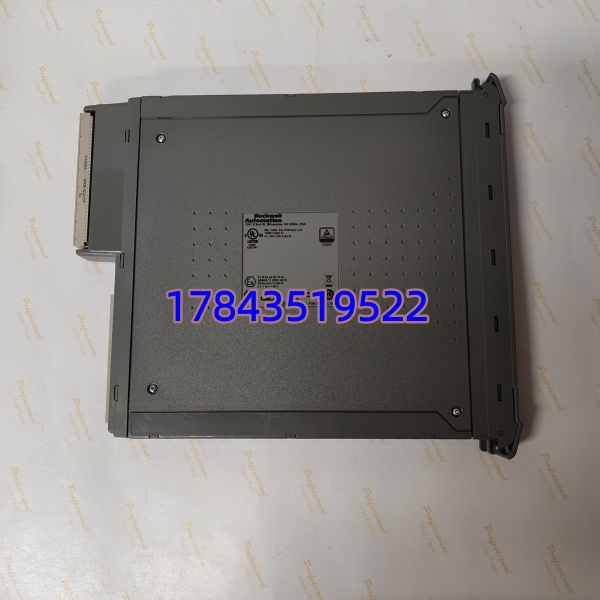

· 型号：T8461C
· 品牌：ICS Triplex（Rockwell Automation / Schneider Electric — Triconex 系列）
· 系列：Trusted® TMR 安全系统数字量输入模块，兼容 Tricon v10/v11 及 Trusted 机架
规格参数
- 产品名称：T8461C Trusted TMR Digital Input Module（40-Channel 24 V DC DI）
- 所属系统：ICS Triplex Trusted / Tricon TMR 安全仪表系统（SIS/ESD）
- 输入通道数：40 路独立数字量输入（分 5 组 × 8 通道，每组可有独立公共端）
- 额定输入电压：24 V DC（工作范围 18～32 V DC，逻辑”1″典型 15～30 V，”0″ ≤ 5 V）
- 输入类型：湿触点（有源 24V DC）或干接点（经内部上拉），可选源型/漏型组态
- 输入电流：典型 ≈ 5～7 mA/通道 @ 24V
- 线路诊断：每通道支持开路（Open Wire）及短路检测（依组态启用）
- 表决架构：三重模块冗余（TMR），每信号经三路采集 2oo3 硬件表决
- SOE（事件序列）：板载时间戳，分辨率 1 ms，用于事故追忆
- 隔离方式：通道组对地及背板光电隔离 ≥ 1500 V AC / 2500 V 脉冲耐受
- 响应时间：典型 < 2 ms（可组态滤波 0～100 ms 防抖）
- 状态指示：前面板每通道 Input LED（绿）+ Module Status / Fault / Active LED
- 背板通讯：Trusted/Tricon 专有串行背板总线
- 热插拔：支持在线更换（Companion Slot 方式，建议先旁路相关联锁）
- 供电：由机架背板 5V + 辅助 24V 供给，现场输入回路由外部 24V DC 供电
- 工作温度：0～+60℃（存储 -40～+85℃，部分宽温版可 -20～+70℃）
- 安装方式：插入 Trusted/Tricon I/O 机架专用槽位，配 T8461C 端子底座（或对应 DI 端子板）
- 认证：IEC 61508SIL 3、TÜV、CE、cULus、ATEX/IECEx（Zone 2）
- 尺寸（典型）：约 130 × 40 × 180 mm（H×W×D），依机架版本
产品介绍
T8461C 是 ICS Triplex Trusted/Tricon 安全系统里的 40 路 24V DC 数字量输入卡——急停按钮、ESD 液位开关、压力开高/低、火焰探头报警接点全靠它采进 SIS。板内三路并行采集做 2oo3 表决，单通道故障不影响系统判断，且自带线路开路/短路诊断和 1ms SOE，出事时能精确还原开关动作顺序。跟普通 PLC DI 卡最大区别是经过 TÜV SIL 3 认证、有强制周期自检，参与安全表决逻辑。
有一点要注意：T8461C 是 DI 模块，别和 T8461（DO 版）或 T8431（AI 版）混淆——外形接近但插错机架不工作甚至报警。它必须配专用端子板（如 T8461C 配套端子底座或 Trusted DI TB），现场接线在端子上不在模块本身。换板时同型号直接插，Tricon 控制器通常自动识别，建议核对 SOE 使能及线路诊断组态是否与旧工程一致。
应用场景与行业案例
SIS 系统最忌 DI 卡”哑掉”——现场 ESD 按钮拍下但卡没读到，机组不跳车。 的通道级自诊断和 TMR 表决能把这种隐性故障在定期自检时暴露出来（报 Channel Fault），我在现场遇到过老 T8431 老化导致偶发通道不翻转，换成 后诊断清清楚楚。
- 油气/炼化：ESD 系统接入紧急停车按钮、高液位开关、压缩机允许启动信号、火气探头报警，SIL 3 表决必需。
- 化工/制药：反应釜超温超压联锁 DI 采集，与 Tricon CX 或 MP 模块配合实现安全关断。
- 电力/海上平台：主/辅机保护 DI（轴承温度高报警接点、密封油压差低开关）进 SIS。
- LNG 接收站：低温罐区高高/低低液位开关、手动释放站按钮 DI 采集。
真实案例：某海上平台年度 SIL 验证做回路测试，B 列 ESD 急停回路读值异常——ToolboxST 报 Ch.17 “Line Open Diagnostics Failed”，现场按钮和线缆 OK。拆出模块（已运行 11 年）发现输入端光耦轻微劣化致诊断边缘告警。库房有块二手测试良品 ，在 ESD 旁路许可下拔出旧卡插入新卡，上电 RUN 亮绿，SOE 测试各通道 PASS。工程师感慨：”Trust 系统 DI 卡很少彻底坏，但这批次电容是通病，年检诊断报警就别拖，早换。”
