产品详情

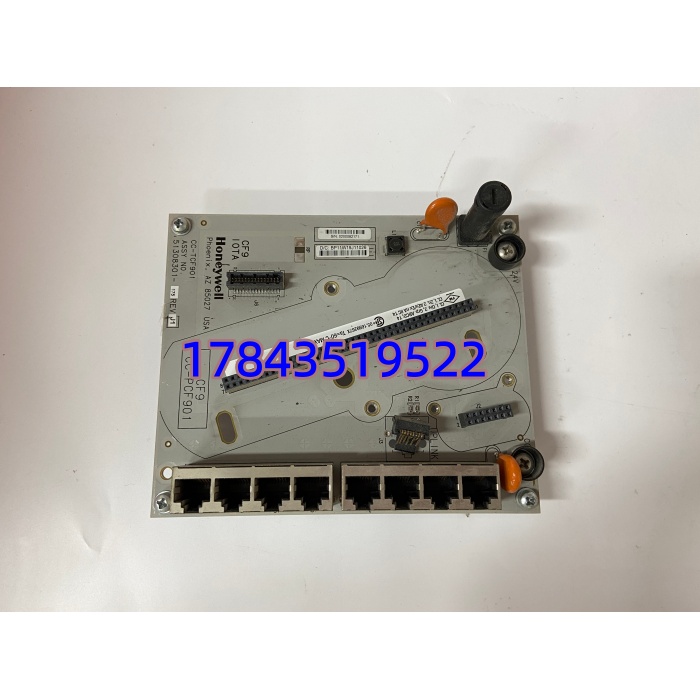

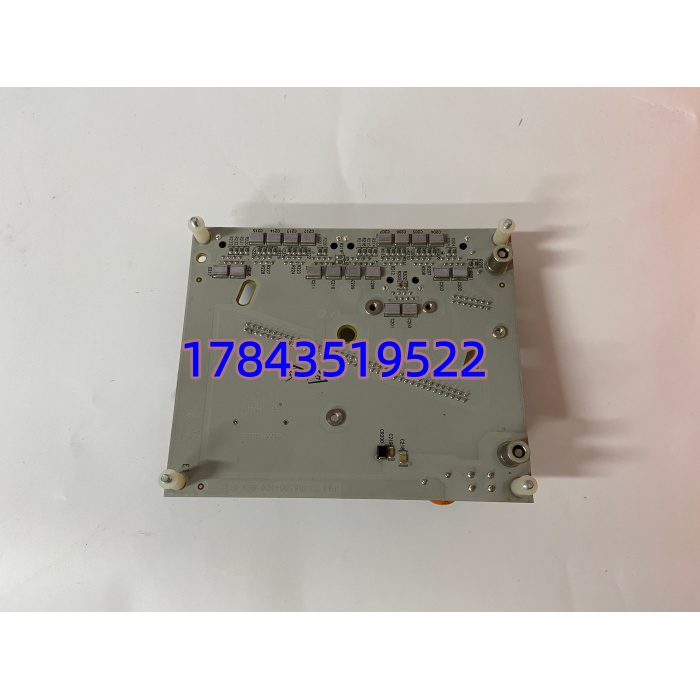

· 型号：CC-TCF901（Honeywell Part No. 51308301-175）
· 品牌：Honeywell（霍尼韦尔）
· 系列：Experion PKS — C300 Series CF9 Control Firewall IOTA (Input/Output Terminal Assembly)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品全称 | Honeywell CC-TCF901 CF9 Control Firewall I/O Terminal Assembly (IOTA) |
| 制造商 | Honeywell International Inc. |
| 内部料号/交叉 | 51308301-175 |
| 适用系统 | Honeywell Experion PKS C300 Controller、C Series I/O (CFIM) |
| 以太网端口 | 9× RJ-45 — 8路 FTE Distribution Cable 端口 + 1路 Uplink（至 FTE Supervisory Network） |
| 电源分配 | 接收外部 24V DC ±10%（典型取自柜内冗余 24VDC 电源），分配至 C300 及相连 CFIM 模块 |
| 适配模块 | C300 控制器处理器卡(CC-PCNT01/02) 插于其上；CFIM I/O 模块经 FTE 电缆连至本底板 8个 FTE 口 |
| 安装方式 | C系列机柜载体（Cabinet Carrier）插槽安装 / 支持 DIN 导轨或面板固定（依机柜配置） |
| 物理尺寸(约) | 145mm(H) × 121mm(W) × 53mm(D) |
| 重量(约) | 0.18 kg（裸底板）；带包装 ~2 kg |
| 工作温度 | -20℃ ～ +70℃（部分资料标 -40～+70℃） |
| 防护等级 | IP20（柜内安装） |
| 认证 | CE / cULus / 符合 IEC 61010 工业控制设备要求 |
| 光纤扩展 | 可选配 Ca-FSMx01（单模）/ Ca-FMMx01（多模）光纤模块插槽（部分批次） |
产品介绍
在某炼化厂 DCS 扩容项目里碰过一回——C300 冗余对上电正常但 CFIM 全部离线，逐段排查最后发现原装 CC-TCF901 底板的 24VDC 配电端子簧片老化接触不良（老装置十年没动过它），FTE 口灯都不亮。换了一块新的 IOTA 后所有 CFIM 自动上线。这个底板不像 I/O 卡会频繁坏，但它是 C300 控制站与整个 C系列 I/O 网络的”咽喉”——它挂了，该节点下所有 FTE 链路全断，控制站变孤岛。（顺带说一句，这东西不支持热插拔电源端子，换的时候记得切柜内那路 24VDC，别带电扒端子。）
严格来说 CC-TCF901 是 Passive IOTA，不含控制固件，不存在固件版本兼容问题——只要您系统是 + CFIM 架构（不是老 TPS 或 PlantCruise 不同槽位的 IOTA），物理上全互换。原厂目前 平台仍 Active 供货但进口交期波动大（6–14 周常见），国内渠道全新/翻新均有。TCO 角度它单价不高，但停一块 节点影响几十个回路，按 ABC 分类归 B 类关键慢动件——建议随系统初始采购按控制站数 N+1 做 Buffer，别等坏了再找。
应用场景与库存策略
控制站节点（通常每装置区 1~2 对冗余 ）必须配 CC-TCF901 作防火墙底板——它既是 FTE 网络物理汇聚点也是 /CFIM 的 24VDC 配电母线。底板故障表现常为： 本身 OK 灯亮但全部 CFIM 通信丢失、FTE Uplink 口不亮、或 24VDC 到 I/O 模块无输出。因无预警报警（底板本身不报自身故障），排查时容易被误判为网络交换机或 FTE 电缆问题。
- —每对 节点 1 块 CC-TCF901 → 非它不可因 Honeywell C系列 IOTA 专有针座与 FTE 口定义，第三方无替代 → 建议按控制站数量 N，备 N+1 跨节点互备，最少 1 件冷备密封存放。
- —新节点标配自带，注意配套 FTE 电缆（TC-XX 系列）长度要重新核算，底板本身不分长短版本只有这一种。
- 老系统延寿（TPS→PKS 迁移遗留节点）—若原架构用 C200 老 IOTA 而非 CF9，注意 CC- 不向下兼容 C200，买前核对控制器型号避免呆滞。
- 防呆：CC- 外观与模拟/数字 I/O 的 IOTA（如 CC-TAIX01、CC-TAOX01）相似但后部针定义不同——混插会损坏 或 I/O 卡，收货时核对正面丝印”CF9″/””字样。
真实案例：北方某 600MW 机组 2022 年秋检做 DCS 柜除尘，维护人员拔下 节点 24VDC 端子测电压后未完全压紧（弹片端子看似合实则虚接），运行三个月某天气温骤降端子接触电阻变大，CC- 配电输出跌到 19V——CFIM 逐个掉线触发”部分 I/O 故障”报警。运行以为是某个 CFIM 卡挂了准备换卡，我让他们先量底板 24VDC 输出发现偏低，重新压紧端子恢复。之后他们按建议：a) 每台 节点建档记录底板序列号；b) 库房增配 1 块 CC- 做冷备（原以为”只是块底板不需要备”）；c) 年度点检增加 IOTA 端子扭矩复查。千把块的底板备件，挡的是一次降负荷停机。
