描述
产品详情

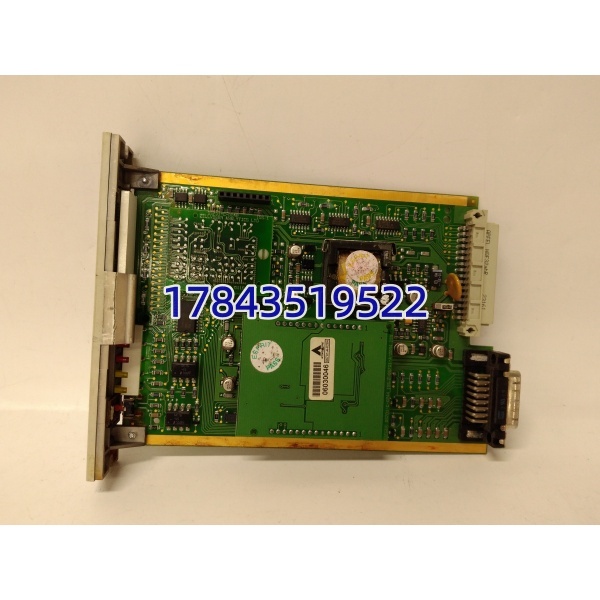

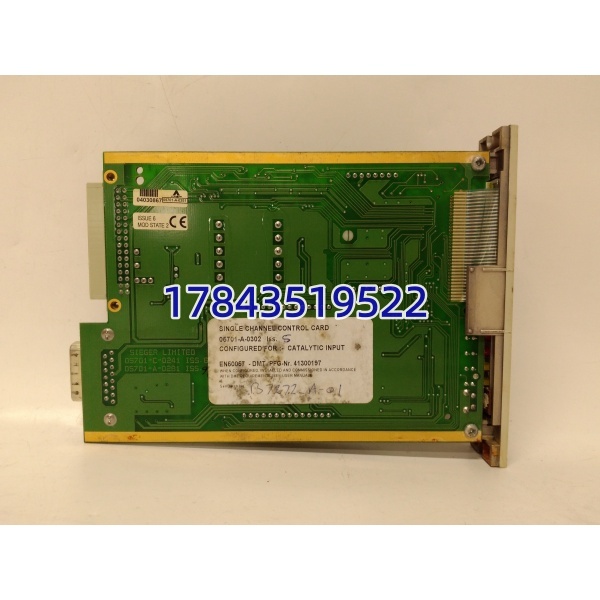

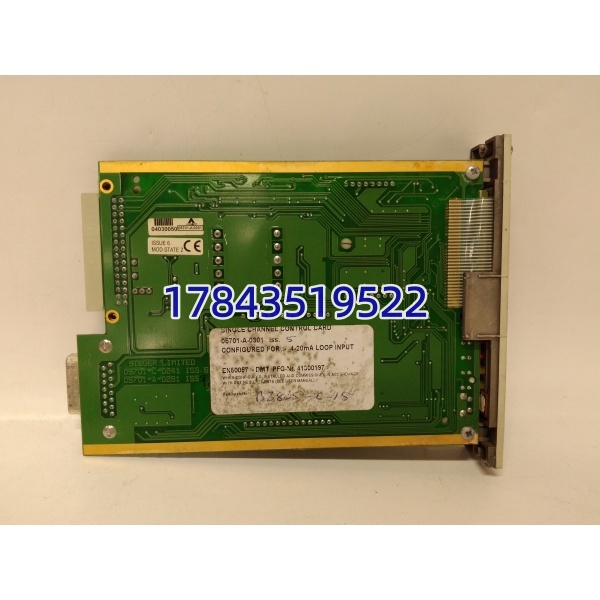

· 型号：05701-A-0301
· 品牌：Honeywell Analytics（Honeywell）
· 系列：5700 / 5800 Series Gas Detection System — Display & Control Module (DCM)
规格参数
- 模块类型：气体检测报警显示与控制单元（Display & Control Module, DCM）
- 适用系统：Honeywell 5700 / 5800 系列气体报警控制器柜、Searchline Excel / Sensepoint 探测器配套控制站
- 输入信号：通常支持 4–20mA（来自探测器或隔离器），部分版本兼容数字寻址（以具体固件为准）
- 回路容量：依系统配置（典型 1–4 回路 / 最多 16–32 点，具体看主机箱背板）
- 报警设定：低报(Low)、高报(High)、故障(Fault) 三级独立可调
- 继电器输出：至少 3 组 SPDT（Alarm 1/Alarm 2/Fault），额定 5A @ 250V AC / 30V DC（阻性）
- 显示：背光 LCD 或 LED 数码管显示气体浓度(％LEL / ppm / %Vol) 及系统状态
- 按键：本地编程键（菜单导航、报警确认、消音）
- 供电：24V DC（标称，范围 18–32V DC，功耗 ≈3–6W）
- 通信：与主机箱背板总线或与上位机 RS-485 (Modbus) 可选——依具体系统版本
- 诊断：传感器断线/短路检测、回路故障指示、自诊断
- 校准方式：通过前面板按键或磁棒（部分探测器）做零点/跨度标定
- 工作温度：0℃ ~ +55℃（存储 -20~+70℃）
- 湿度：10%~90% RH 非冷凝
- 认证：EN 54-2/ EN 54-4（火灾/气体报警控制器）、SIL 2/3 适用（系统级，依配置）、ATEX/IECEx（系统整体）
- 安装：19″ 机架 / 专用控制箱面板或 DIN 导轨（依外壳变体）
- 生命周期：Limited / 部分区域 EOL，二手/NOS 流通
产品介绍
05701-A-0301 是 Honeywell 老款气体检测报警系统的控制显示核心——简单说就是把现场催化燃烧/红外探头的 4–20mA 信号接进来，做浓度显示、报警点判断，然后驱动继电器去 DCS 或 ESD 做联锁关断。它不是探测器（如 Searchline Excel 探头），也不是单纯的隔离栅，是有本地人机交互和报警逻辑的控制器单元。
有一点要注意：05701-A-0301 常作为 5700/5800 报警主机的显示控制模块卖出，也有用于独立壁挂箱的变体。它必须配合对应 Honeywell 主机箱背板或专用外壳使用，单独裸板很难接线测试。买前确认你原柜是 5700 系列（带此 DCM 槽）还是新 XNX/FGD 系列——新系统不兼容此老件。
应用场景与行业案例
痛点切入
我在海上平台遇过老 Honeywell 5700 柜 05701-A-0301 液晶缺笔画，无法读 H2S 浓度但报警继电器仍动作——功能安全还在，但操作员看不见数值心里没底。换同型号拆机件（带同版固件），插回主机箱背板即刻显示正常，不用重标定探测器。这东西最怕液晶老化，功能继电器反倒耐用。
典型场景
- 炼化/海上平台 — 可燃气(LEL)、H2S、CO 多点探测集中报警，继电器输出联锁 ESD Level 1/2。
- LNG 接收站 — 红外 CH4 探测经 4–20mA 进 5700 柜做二级报警，非它不可因原系统是 Honeywell 老架构。
- 化工厂老线 MRO — 原 DCM 液晶失效或按键无响应，一对一替换恢复本地监控。
- 罐区/码头 — 独立壁挂气体报警箱核心板，驱动声光报警器。
真实案例
某炼油厂硫磺回收单元 Honeywell 5800 柜大修后模拟试验，发现 #2 回路（H2S 探测器）低报不动作——查是 05701-A-0301 内 Alarm 1 继电器触点阻值变大（>200Ω），ESD 柜看不成闭合。库房有拆机同型号，断电拔出旧 DCM 插入主机箱背板（注意对齐导槽），供 24V DC，上电自检通过，重做报警点设定（可用默认继承原 EEPROM 如版本一致），模拟通气确认继电器吸合正常。老师傅说：”这卡二十年才换第一次，液晶先糊了继电器后坏，备件按柜留一块。”
