描述
产品详情

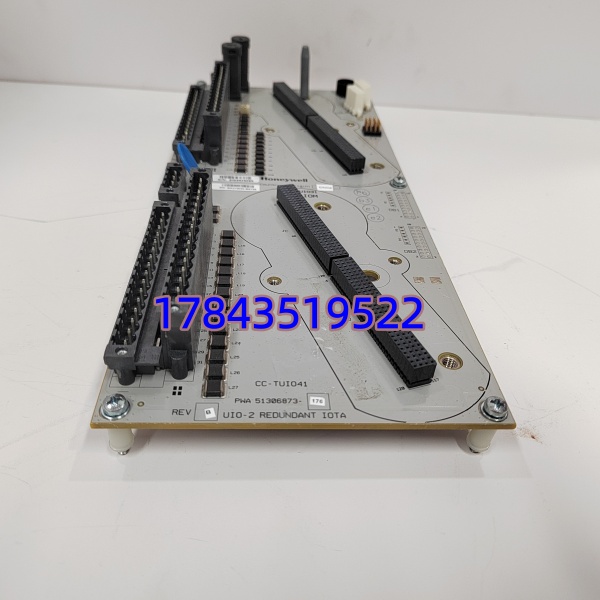

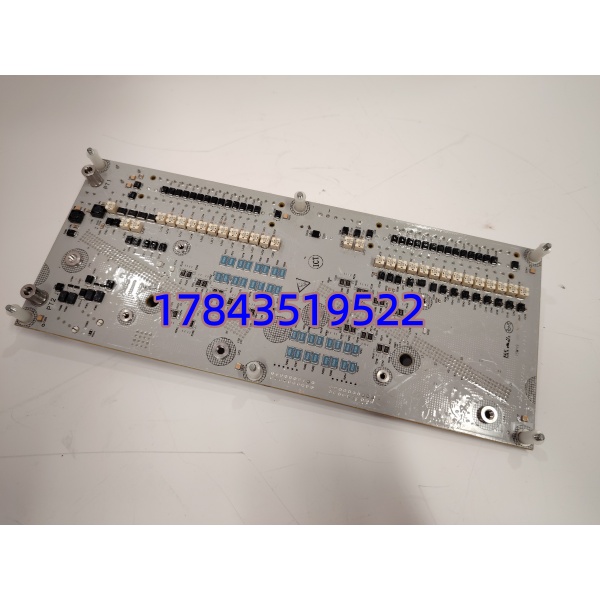

· 型号：CC-TUI041（订货号 51306873-176，常见带 Conformal Coating 变体 51306873-177 等）
· 品牌：Honeywell Process Solutions
· 系列：Experion PKS Series C — Universal Analog Input Module (16-Channel)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CC-TUI041（Order No. 51306873-176；Conformal Coated 版 51306873-177） |
| 产品类别 | Experion PKS Series C Universal Input Module — 16 ch Analog/TC/RTD |
| 适用系统 | Honeywell Experion PKS（C300、C200、PM I/O 机架），通过 I/O Link 或 FTE 连接 |
| 输入通道数 | 16 通道，差分（Differential），可分组独立组态 |
| 支持信号类型 | 4–20 mA（两线/三线，需外部 250 Ω 或端子内置分流）、0–10 V、±10 V、±100 mV、热电偶 J/K/T/E/R/S/B/N、RTD Pt100/Pt1000/Cu10（3线/4线） |
| A/D 分辨率 | 16 bit（Δ-Σ ADC，部分资料标 18 bit 有效） |
| 基本精度 | ±0.1% FS（典型 @25℃，依信号类型，TC 含 CJC 误差） |
| 冷端补偿(CJC) | 内置半导体传感器，精度 ±0.5℃（典型） |
| 输入更新时间 | 可组态，典型 50–250 ms 全卡扫描 |
| 通道隔离 | 通道–背板隔离 ≥500 VDC；通道组间隔离依配置（高/低端共参考组） |
| 所需端子板 | 配 Honeywell C Series Termination Unit（如 TC-IAH、TC-ITB 系列端子块/底板——以你机柜实际为准） |
| 背板供电 | +5 VDC / +24 VDC 由 I/O 机架背板供给（逻辑部分） |
| 状态指示 | 模块 RUN / FAULT / ACT LED；部分配置每卡状态灯 |
| 工作温度 | 0 ～ +60℃（部分宽温资料标 -20～+70℃ 依涂层版本）；存储 -40～+85℃ |
| 湿度 / 防护 | 5–95% RH 非冷凝，IP20（柜内安装），可选 Conformal Coating(三防漆) |
| 认证标准 | CE、UL 61010-1、CSA，FM/ATEX/IECEx Div 2（依版本），符合 IEC 61000-6-2 |
| 热插拔 | 支持在线更换（Experion 自动重枚举，更换后确认点名及通道质量 OK） |
产品介绍
在乙烯裂解炉区碰过一回：大修后开工升温，十几个炉管出口温度(TC-K)突然有几支跳”Bad Quality”——查是 CC-TUI041 某组通道 CJC 传感器漂移超差（用了 9 年），换卡后正常。这卡在 PKS 里是”过程感知入口”，温度/压力/流量全靠它进控制器参与 APC 先进控制或常规 PID；它不像 DI 卡廉价易替，一旦线性度飘或某组通道死掉，多点选二表决可能降级或切手动，影响装置负荷。
供应链看 Honeywell 对 Series C 部分 I/O 已发 Lifecycle Transition 通告（视地区），新订交期 6–14 周且偶见 EOL 提示。按 ABC 法属 A 类关键 IO——建议按每 3–4 个同型机架备 1 件冷备(Buffer Stock)，或在收到 LTB 通知时按 5–8 年剩余寿命战略囤 2–3 件。比因一块 UIM 卡导致 APC 失准而被迫退到 Manual 模式值太多。
应用场景与库存策略
CC-TUI041 故障后果：关键 PV（炉温/反应器压力/液位）品质坏→控制回路切手动或 APC 退出→工艺偏离。原厂交期不稳，拆机件电解电容老化致偶发自检 FAIL 是已知坑。
- 炼油/石化(裂解炉温度 TC-K 采集 + 反应器压力 4–20 mA 混用同一卡)—非它不可因需单卡混接 TC/mA 省柜内空间且 PKS 原生组态绑定此模块 EEPROM；建议按每控制柜（或每 3–4 块同型 UIM）备 1 件冷备，防静电袋密封标注 Order No.(51306873-176 vs 177 涂层区别)。
- 化工/制药(反应釜 RTD Pt100 三点+pH 4–20 mA 同卡采集)—建议大修窗口做通道抽检（标准信号源验证 mA 及 TC 模拟值），超 7 年呆滞需重新验证。
- 存量 Experion PKS Series C（2005–2018 投运）—关注 Honeywell PCN，若有 EOL/LTB 按「min(2件, round(在用UIM机架数/3))」战略囤货。
- 供应商代管(VMI)—全厂 Series C I/O ≥40 块可谈寄售降低自有资金占用。
真实案例：南方某芳烃装置重整炉区，12 块 CC-TUI041 采集 180 余点炉管出口 TC-K + 部分 4–20 mA 差压。某次小修后开工，#3 卡第 9–12 通道（K 型）全报 Open Wire——现场查接线 OK，怀疑 CJC 漂移。库房恰有 1 件去年按建议多囤的同 Order No. 冷备（带 Conformal Coating 版注意涂层匹配），热插更换后 10 min 恢复自动。事后盘点全厂 5 种 C 系列 I/O 卡设最低水位线，顺便把端子板螺栓扭矩全复查了一遍。
