描述
产品详情

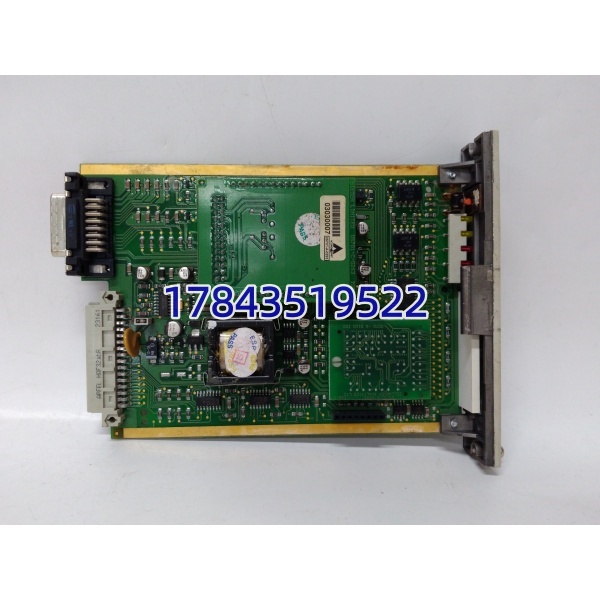

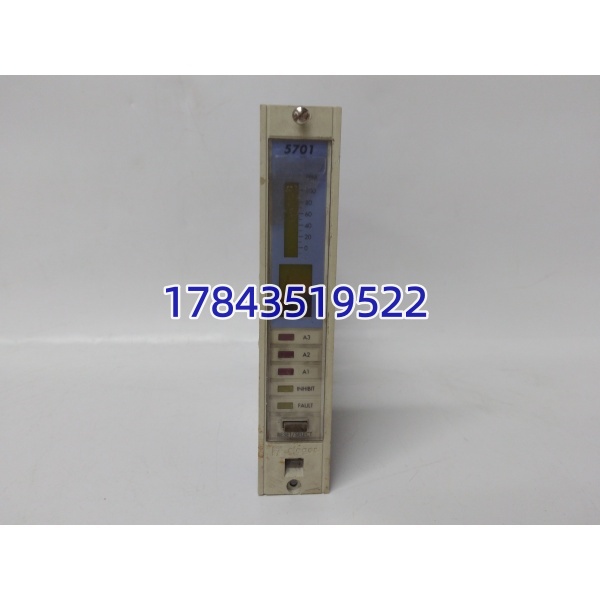

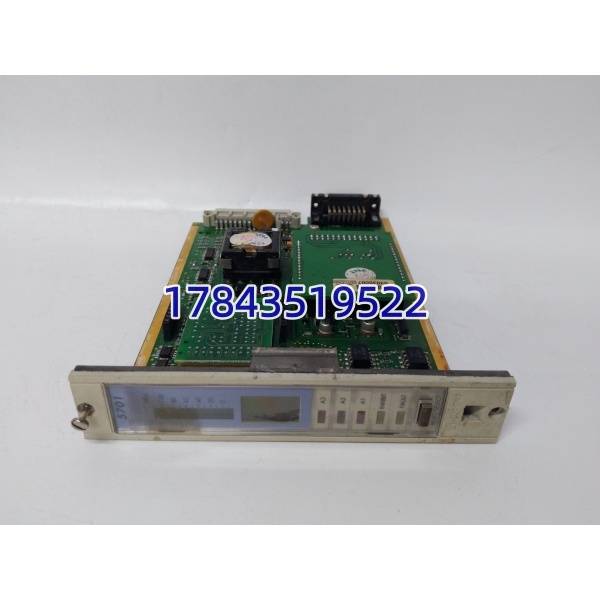

· 型号：05701-A-0301（Honeywell Analytics 气体探测系统 Display & Control Unit）
· 品牌：Honeywell Analytics（Honeywell Sensing & Productivity Solutions / Safety & Productivity Solutions）
· 系列：Honeywell 3000 Series / compatible with 6000 Series Gas Detection System — DCU (Display & Control Unit)
规格参数
- 设备类型：气体检测系统显示控制主机（DCU — Display and Control Unit），系统主控与人机界面
- 适用系统：Honeywell 3000 Series Gas Detection Panel（常配 05701-A-0201 SIM 传感器接口模块，最多 4～8 个 SIM daisy-chain）
- 显示器：背光 alphanumeric LCD（通常 2×16 或 4×20 字符，依子版本），显示探测器读数/状态/报警信息
- 操作员按键：前面板薄膜键盘（Reset / Accept (Ack) / Scroll ▲▼ / Menu / Enter），用于消音、复位、查看各通道
- SIM 接口：RS-485 或 Honeywell 专有串行链（daisy-chain SIM 模块），最大 SIM 数依固件典型 4～8 个（对应 4～32 点探测器，需核对配置）
- 报警继电器输出（板载或经扩展继电器模组）：
- 典型 4 组 C 型继电器：General Alarm / Fault / Gas Alarm A / Gas Alarm B（可组态 N.O./N.C./Latch）
- 触点额定：通常 5 A @ 250 V AC / 30 V DC 阻性
- 故障指示：系统 Fault LED（红）、Power LED（绿），蜂鸣器可程控消音时长
- 供电要求：标称 24 V DC（范围 20–28 V DC），典型功耗 5–10 W（不含 SIM 链负载）
- 通讯/编程口：后部 DB9 或 RJ 口用于笔记本电脑做系统组态（Honeywell 3000 Series Config Software）
- 前面板指示：Power / Fault / Alarm / Ack 状态 LED
- 工作温度：0 ～ +50℃（控制室/机柜内），存储 -20～+70℃
- 湿度：10%–90% RH 无冷凝
- 认证：EN 50054/ EN 50081-1/ EN 50082-2（依具体版），部分版本 FM / CSA Class I Div 2 当装于认证机柜
- 安装：19″ 机架（1U～3U 依外壳）或专用壁挂箱体，通过 25‑pin / 9‑pin D‑sub 连 SIM 链及继电器扩展
- 配套件：常配 05701-A-0201 SIM（每 SIM 接 4 探点）、05701-A-0401 继电器扩展模组（可选）
产品介绍
05701-A-0301 是 Honeywell 老款可燃气体/毒气探测系统的”大脑+脸”——它不像普通气体报警控制器带内置传感器放大，而是通过 Honeywell 专有串行链挂若干个 SIM（05701-A-0201 等），每个 SIM 接 4 只催化/红外/电化学探点，DCU 负责轮询、显示 ppm/%LEL、做两级报警判断、驱动机柜报警灯铃及 ESD 联锁继电器。现场大多装在 GDS（Gas Detection System）机柜最上方，运行人员通过前面板键看哪区泄漏、消音复位。
有一点要注意：3000 系列在部分地区已被 Honeywell 6000 Series（如 XNX / Sensepoint 配合 GDS 控制器或新一体机） 替代，但大量炼化海上平台仍在用。05701-A-0301 必须与对应版本 SIM 模块及探测探头协议匹配（早期 vs 后期 SIM 固件有兼容差异），买拆机件最好核对原系统照片——特别是 DCU 背部 D-sub 口定义（25-pin vs 9-pin 依年代）。
应用场景与行业案例
GDS 最怕 DCU 液晶慢慢变暗到最后全黑——夜班泄漏报警响但看不清哪区，只能挨个区跑现场看探头 LED。换块测试好的 05701-A-0301 重连 SIM 链通常秒恢复。
典型场景：
- 炼化 — 装置区可燃气检测(GDS)：05701-A-0301 + 多块 05701-A-0201 SIM 覆盖全装置 H₂/HC 泄漏点，报警继电器驱动现场警灯及控制室蜂鸣。
- 海上平台 — 生活楼/工艺甲板 毒气(CO/H₂S)+可燃气：DCU 装 UPS 供电 GDS 柜，Alarm A 驱动平台通用 Gas Alarm 铃。
- LNG 接收站 — 储罐区红外可燃气 + O₂ 缺氧监测：SIM 接红外 %LEL + 电化学 O₂，DCU 做双报警级并上传 BMS（部分项目通过 4–20 mA 或 Modbus 网关转 DCS）。
- 制药/化工 — 反应车间 H₂S/Cl₂ 毒气监测：小系统 1 DCU + 1~2 SIM 足够。
真实案例：
某海上平台 GDS 柜（Honeywell 3000 系，05701-A-0301 DCU + 3×SIM），夜巡发现 DCU LCD 背光全灭但系统报警蜂鸣功能正常（继电器动作），测内部逆变芯片供电异常——背光驱动老化。库房有拆机测试 OK 的同版本 05701-A-0301（核对背面标签 Rev C 兼容原 SIM 链），断电拔出旧 DCU（记录所有 D-sub 连线位置及 SIM 链顺序！），插入新 DCU，上电自动识别 SIM 链（Show Channels → all 4 SIM present），背光正常、滚动显示各探点值。老师傅说”比预想顺利，旧版菜单逻辑完全一样”。提醒：换新 DCU 后务必进 Menu → System Test → Relay Test 逐路测报警继电器动作，确认 N.O./N.C. 设置与原一致。
