描述
产品详情

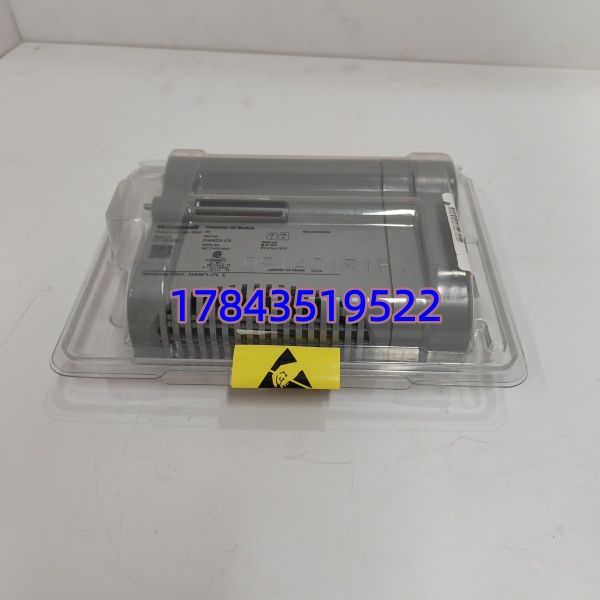

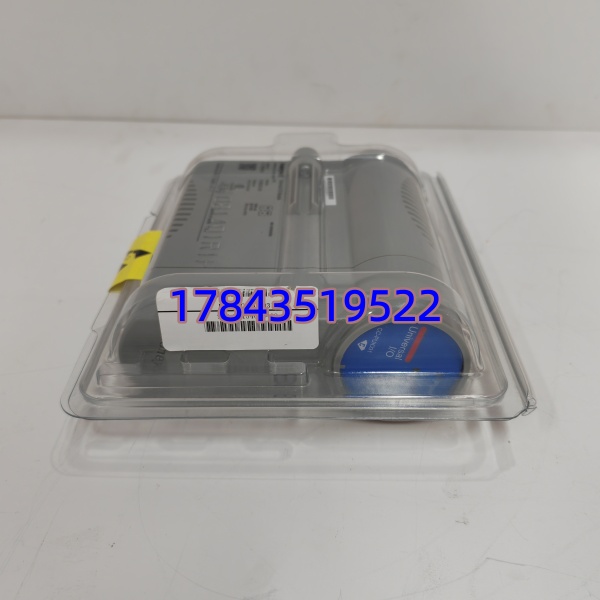

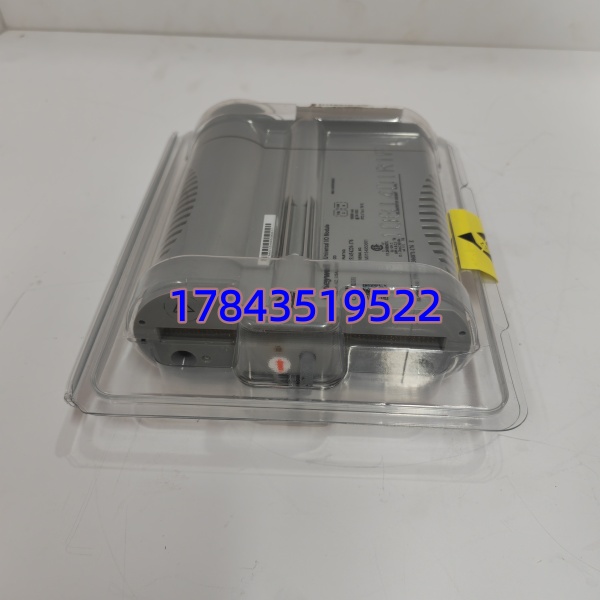

· 型号：CC-PUIO31（订货号 51454220-176）
· 品牌：Honeywell
· 系列：Experion PKS — C300 Series C Universal I/O（UIO）Module
规格参数
- 产品名称：Honeywell CC-PUIO31 Universal Process I/O Module（UIO）
- 订货/目录号：CC-PUIO31，常见关联部件号 51454220-176
- 适用系统：Honeywell Experion PKS — C300 Controller，Series C I/O 机架
- 模块类型：通用 I/O — 每通道软件可组态为 AI / AO / DI / DO / Pulse Input / DISOE（SOE 事件序列）
- I/O 通道数：32 点可组态通道（具体可用点数受 C300 控制器授权点限制）
- 模拟量输入（AI）：4–20 mA（有源/无源）、0–20 mA、±10 V、0–10 V、TC（热电偶 B/E/J/K/N/R/S/T）、RTD（Pt100/Pt200 等 2/3/4 线制），16-bit A/D，精度 ±0.05%～±0.1% FS
- 模拟量输出（AO）：4–20 mA / 0–20 mA，12-bit D/A，驱动能力 ≥750 Ω，支持安全态（Fail-Safe）设定
- 数字量输入（DI）：干接点 / 湿接点 24VDC，支持开线检测（OWD），SOE 时间戳分辨率 1 ms
- 数字量输出（DO）：24 VDC 晶体管源/漏型，典型 0.5 A/点，带电子短路保护及过温关断
- HART 支持：AI 通道内置 HART Modem，支持 HART 7 协议透明透传至 AMS Device Manager
- 隔离与保护：通道对背板及通道对通道隔离 ≥500 Vrms（1 min），±33 V 过压保护（AI）
- 供电方式：由 Series C I/O 机架背板通过 IOTA 底座提供 24 VDC（标称 18～31.2 VDC），典型功耗 ≤10 W
- 安装与热插拔：插入 IOTA 端子底座（如 FC-IOTA-R24），模块支持热插拔更换（IOTA 底座固定接线不停电）
- 状态指示：前面板 LED — PWR（电源）、ACTIVE（运行）、FAULT（故障）、各通道状态可选显示
- 工作环境：工作 0～+60℃（部分增强批次 -40～+70℃），存储 -40～+85℃，湿度 5～95% RH 无凝露，符合 IEC 61326/ UL 61010-1
- 配套底座：须配对应 IOTA（Input/Output Termination Assembly），常用 FC-IOTA-R24，底座与模块须匹配 Series C 版本
严格来说，CC-PUIO31 必须配合 IOTA 底座使用且底座版本（Rev A/B/C）要和机架固件兼容——我见过老项目 IOTA Rev A 插新 UIO 报”Module Mismatch”，换 Rev C 底座才认。采购时务必让卖方确认附带或匹配现场在用 IOTA 底座型号及固件版本。
产品介绍
现场实测发现这卡的”通用通道”设计对备件管理是双刃剑：好处是一条物料代码（CC-PUIO31）就能覆盖 AI/AO/DI/DO 四种传统卡件，DCS 扩建时不用纠结”还差两块 AI 卡一块 DO 卡”——坏处是一旦它挂了，受影响的可能是整段工艺回路而非单一信号类型，因为现场往往把温度、调节阀、联锁 DI 都混配在同一块 UIO 上。曾在炼化常减压装置碰过一块 CC-PUIO31 因端子排进水腐蚀背板接口，导致 6 个温度点和 2 路调节阀同时掉信号，险些触发进料联锁。
从供应链看，Experion PKS Series C 平台仍在 Active 生命周期，CC- 新件尚可订（交期通常 4～10 周视区域），但部分早期硬件步进已进入 Limited 状态。作为 DCS 核心 I/O，按 ABC 分类归 B+ 类——单块故障影响范围大于专用 I/O 卡，建议按”在役 UIO 总数×10%～15%，最少 1 件/控制室”留冷备，顺带确认 IOTA 底座也备同版本冗余。
应用场景与库存策略
UIO 模块隐性故障表现多样：部分通道数值跳零（A/D 基准漂移）、HART 通信时通时断、SOE 丢事件——排查时先查 IOTA 底座端子扭矩和接地，排除现场接线问题再怀疑模块本身。原厂交期波动大，急用时二手市场 NOS 是主要来源。
- 炼化/化工 Experion PKS 常减压/反应工段 — 温度+调节阀+联锁 DI 混配同一 UIO → 单块故障影响面广 → 建议按在役 UIO 总数×15% 备（最低每控制室 1 件），IOTA 底座同步备同版本
- 电厂辅机控制（化水/输煤 DCS 远程站） — 环境相对温和但远程站无人值守 → 建议备 1 件冷备，到货核固件兼容后密封存放，每 2 年模拟上电抽检
- 多机架冗余配置（双 UIO 做 1:1 冗余 I/O） — C300 支持 I/O 冗余需两块同型号同固件 → 冗余对必须成对备，固件版本（Rev）严格一致，不同 Rev 混用可能 Sync 失败
- 改造/扩容评估 — Series C 仍活跃但如整体迁 PlantCruiser 可规划 → UIO 断供是系统升级信号之一；现阶段优先 LTB 若公告停产
真实案例：某乙烯装置重整工段夜班 DCS 操作员发现 #3 再沸器温度（TI-3105）突降至 0℃ 且对应调节阀（FV-3105）同时”Manual Mode Lost”——查 C300 控制器 OK、其他机架正常，仅该槽位 CC- 前面板 FAULT 慢闪。维护热拔插新模块（幸亏库房有冷备）后自动重配恢复，未跳车。事后拆旧件发现 IOTA 底座端子排上方有轻微酸气腐蚀痕迹（相邻取样管线微漏未及时发现），模块背板金手指已氧化。该厂原按 C 类管 UIO 只备了半件（实际需 2 件/控制室），紧急调货二手件版本固件 Rev B 而现网是 Rev D，插上报”Incompatible Hardware”又折腾半小时刷固件才兼容。教训：①UIO 混配多信号类型影响面大，按 B+ 类备件管；②冷备件到货必须核硬件 Rev 与现网一致并做兼容性记录；③IOTA 底座腐蚀也会殃及模块，年度检修查端子排密封和柜内微正压。
