描述
产品详情
· 型号：9662-9
· 品牌：Honeywell（霍尼韦尔过程控制，TDC 3000 / UCN 系列）
· 系列：UCN PM/APM I/O Interface / Termination Assembly（以实物铭牌为准，部分文档归为 I/O Link Interface Unit）
规格参数
- 产品型号：9662-9（Honeywell 工厂编号，白色/米黄 PCB 或金属底板组件）
- 适用系统：TDC 3000 UCN（Universal Control Network）/ Experion PKS 下挂 Legacy UCN Node
- 配套设备：通常与 PM（Process Manager）、APM（Advanced Process Manager）或 HP I/O 卡配对使用
- 功能角色：I/O 卡与现场信号之间的接口/端子单元（信号分配、配电、部分版本含熔断/滤波）
- 系统侧接口：多针 IDC / D-sub / 扁平电缆（依具体版本，常见 50-pin 或 34-pin Ribbon）
- 现场侧接口：螺钉端子排（接受 22–14 AWG，依版本），通道数与所配 I/O 卡一致
- 供电要求：通常由 I/O 卡或外部 24VDC 辅助供电（部分版本无源，仅为信号转接）
- 隔离：信号与系统地之间依设计有基本隔离或仅机械转接（需核对具体 Rev）
- 工作温度：0℃ ~ +55℃（控制室安装，非现场防爆区）
- 安装方式：DIN 导轨或机架侧挂（依机柜设计）
- 认证：UL / CSA / CE（以原厂铭牌为准，需核对）
- 备注：9662-x 系列有多个尾缀（-9 为特定 I/O 类型/版本），换件必须同尾缀同Rev，不同 -x 可能针脚定义不同
产品介绍

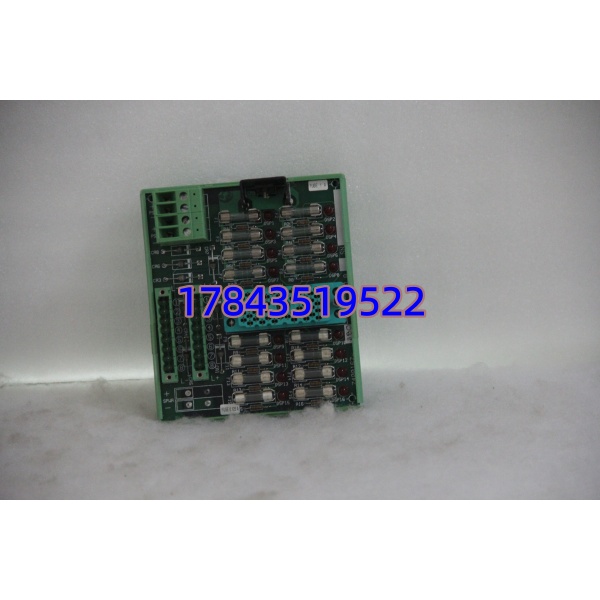

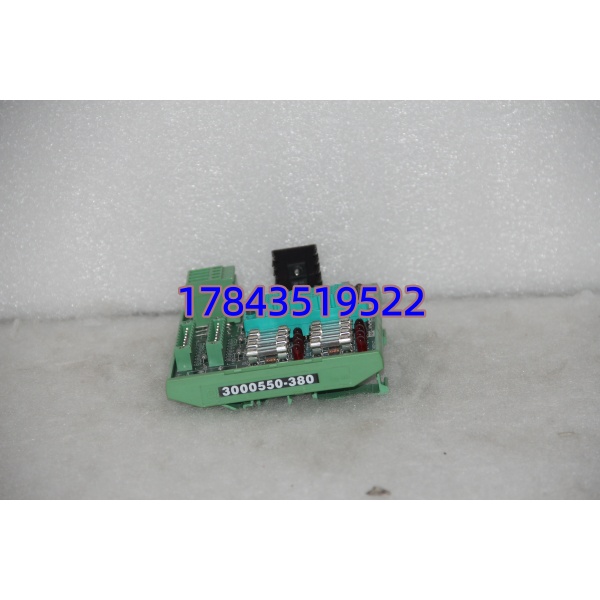

9662-9 是 Honeywell TDC 3000 UCN 体系里配合 PM/APM I/O 卡使用的接口/端子模块，作用就是把 I/O 卡后端多针插座引到机柜门内侧或端子排的螺丝端子上，部分版本带配电熔丝或 RC 滤波。它本身不做逻辑运算，但它是信号进出的”咽喉”——端子排氧化、内部排线断裂或版本不对，都会导致整组 AI/AO/DI/DO 通道漂移甚至全点坏。
坦白讲，这类件最怕买到不同 Rev 的”外观一样但针脚定义改过”。我在现场碰到过 9662-3 顶替 9662-9 插上，8路 AO 全反相输出，差点串液进错罐。采购时不光型号要对，尾缀和 Rev Letter 必须与原物一致，最好拍清楚铭牌和排线插头方向再订货。
应用场景与行业案例
痛点切入：
改造或大修更换 I/O 端子单元后，发现部分通道数值乱跳或无输出——九成是 9662-x 系列版本不匹配或端子排螺丝压到线皮而非铜芯。老 UCN 系统运行二十年，原厂标签褪色，维护工凭记忆领料容易拿错。这东西一错，查半天以为是 I/O 卡坏，其实是接口定义不对应。
典型场景：
- 炼油/石化 — TDC 3000 UCN 系统 PM 柜内 AI/AO/DI/DO 端子引接，原厂指定 9662-x 系列配套
- 电厂辅控 — Honeywell UCN 节点下挂 Legacy I/O，改造保留原端子单元减布线量
- 化工厂 DCS 搬迁 — 旧系统整体利旧，需补齐缺损端子/接口模块保持原接线不变
- 造纸/制药 — Experion PKS 混挂 UCN 节点，维护备件需兼容老 PM I/O 接口
真实案例：
北方某炼油厂重整装置，TDC 3000 系统一台 PM I/O 柜端子排多年腐蚀，计划性更换 9662-9。库房发来外观相同但尾缀 -7 的版本（采购按”9662系列通用”买的）。上电后 4 路调节型 AO 输出异常，阀门开度反相关。夜班仪表工排查两小时，最终比对 Honeywell 原厂 IOM 手册发现针脚定义不同。换回正确 -9 版后一切正常。老师傅后来说：”这种件型号对不够，尾缀不对照样本照拆下来比对再订。”
常见问题解答 (FAQ)
Q1：9662-9 可以直接用 9662-3 / 9662-7 代替吗？
A：通常不行。 9662-x 尾缀区别往往代表适配不同类型 I/O 卡（AI/AO/DI/DO）或针脚定义不同。混用会导致通道无信号或错误映射。必须核对原物铭牌尾缀及所配 I/O 卡型号（如 MU-xxx / MC-xxx），不确定先拍照问我。
Q2：这模块里有电子元件吗？会坏吗？
A：多数版本是无源信号转接（仅导线+端子+熔丝/RC），本体少见”坏”，但常见故障是端子弹簧疲劳、铜箔氧化、熔丝烧断。老装置建议定期紧固扭矩（典型 0.5–0.6 Nm）并用 contact cleaner 处理氧化。
Q3：支持热插拔更换吗？
A：不建议热拔。虽然部分 UCN I/O 卡支持在线更换，但 9662-9 是现场接线端子单元，带电拔插可能短路或产生感应尖峰损伤 I/O 卡前端。正确做法是 I/O 卡置 Simulate / Force 安全值 → 断现场电源 → 更换 → 复核接线 → 恢复。
Q4：停产了有没有替代方案？
A：Honeywell 部分老 9662-x 已 EOL，原厂有时提供交叉参考至新版 Termination Assembly（Series C TB 系列），但需改线或加适配器。实在找不到原版，可用同 Rev 拆解测好二手，但必须保证 PCB 丝印版本号一致——别信”功能一样外观一样就能用”。
Q5：怎么鉴别二手/翻新品成色？
A：看端子排铜件有无发黑氧化、PCB 焊点有无补焊痕迹、原厂条码是否清晰可扫。上柜后先核线号对照原接线图，用万用表通断测每路端子↔系统侧针脚，确认无开路/短路再投入。
Q6：会影响 DCS 程序或组态吗？
A：不会。9662-9 只是物理接口，不含组态。换件后 I/O 卡依然读取同样现场信号，但建议做完通道校准（Loop Check / Calibration）确认 AI 量程、AO 正反作用无误。
