描述
产品详情

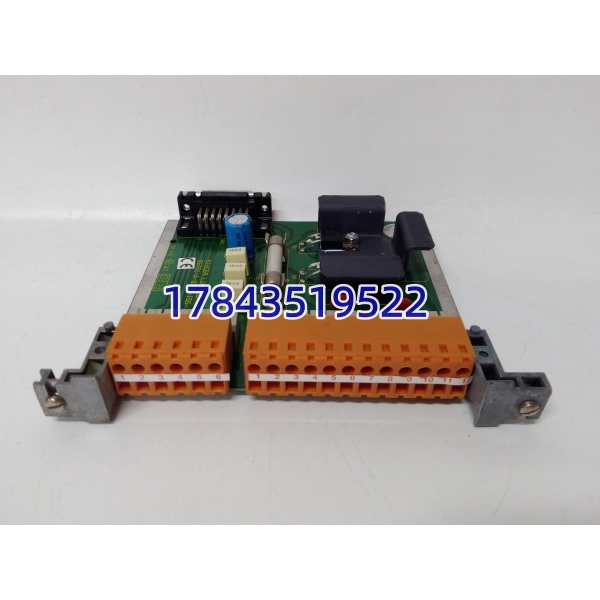

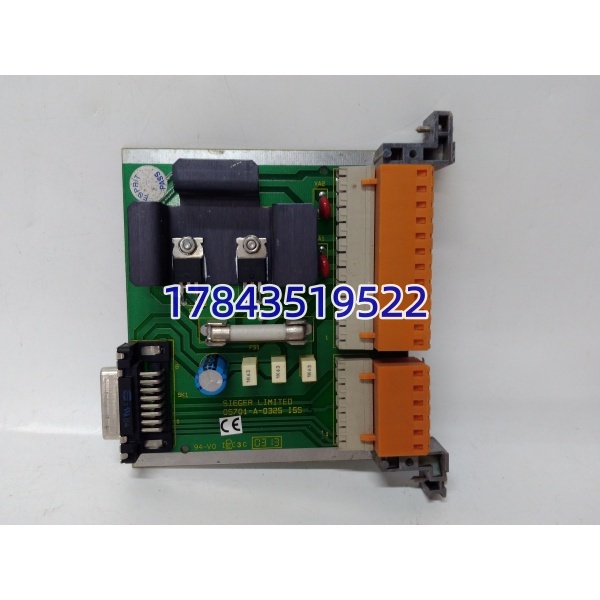

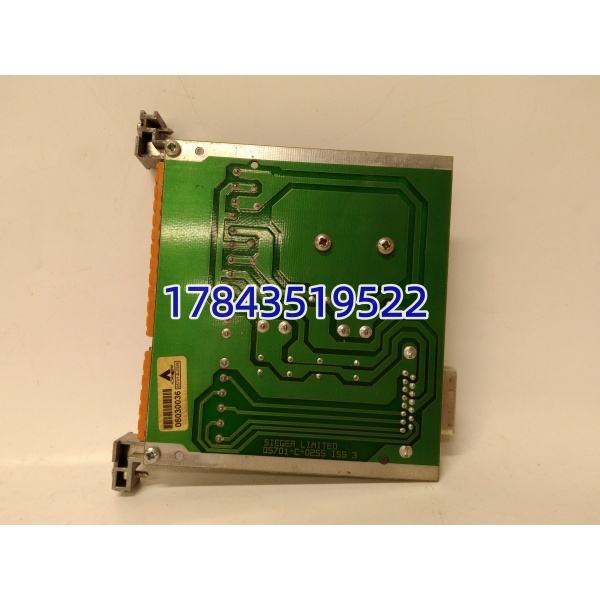

· 型号：05701-A-0325
· 品牌：Honeywell Analytics（Honeywell Process Solutions — Fire & Gas Detection）
· 系列：System 57 / Series 9000 Gas Detection Controller — Detector Interface Card (DIC / Channel Card)
规格参数
- 产品型号：05701-A-0325（Honeywell Analytics Part No.）
- 模块定位：单通道气体探测器接口卡，插于 Honeywell System 57 或 S9000 主机机架背板
- 适用探测器：Honeywell Searchline Excel（红外气体）、Sensepoint（催化/EC 毒性）、XCD 变送器（4–20mA 输出型）等标准 4–20mA 气体探测器
- 信号输入：1× 4–20mA 电流环路（来自现场探测器或 IS 安全栅），输入阻抗 ≈250Ω
- 测量范围：软件/DIP 可设对应 0–100% LEL / 0–xxx ppm（依探测器标定）
- 报警设定点：2 级可设（Low Alarm / High Alarm / Fault），迟滞可调
- 继电器输出：3× 单刀双掷（SPDT）C型继电器，额定 5A@250VAC — 分别对应 Low Alarm / High Alarm / Fault（或按组态分配）
- 前面板指示：每卡通常带 PWR、Alarm 1、Alarm 2、Fault LED
- 校准方式：零点（Zero）和满度（Span）电位器或数字校准 via 主机
- DIP 开关：设定气体类型、故障延时、报警锁定/自动复位模式（依固件版本）
- 供电：由主机机架背板供 +5V / ±12V（依机架型号，典型功耗 <2W）
- 隔离：输入回路与逻辑/继电器间光电隔离（典型 500V～1kV 工作隔离）
- 安装：插入 System 57 / S9000 控制器机架专用槽位（通常每机架 4/8/16 槽）
- 工作温度：0℃ ～ +50℃（控制室内安装）
- 存储温度：-20℃ ～ +70℃
- 湿度：10%～90% RH 非冷凝
- 认证：EN 50270、EN 60079-29-1（气体检测）、CE、部分版本 FM / UL（FGS 应用需核对 F&M 清单）
- 配套设备：常与 Honeywell S9000 主机电源模块(05701-A-0142 等)、CPU 卡(05701-A-030x)、继电器扩展板配套使用
产品介绍
05701-A-0325 是 Honeywell 可燃气体/有毒气体检测系统（System 57 / Series 9000）里的单通道探测器接口卡。它把现场 4–20mA 探测器信号（Searchline Excel 红外、Sensepoint 催化/电化学变送器等）变成浓度读数，按预设的低报/高报阈值驱动继电器输出，一路送给就地报警灯牌、一路上 ESD/FGS（火灾气体系统）做联锁或 SOE 记录。卡本身不跑上位逻辑，纯粹做信号调理+报警判别+继电器驱动，故障时FAULT 继电器动作通知系统。
坦白讲这卡故障率低，常见问题是：电位器漂移导致满度偏差（尤其老卡）、继电器触点氧化拒动、DIP 开关设错气体类型或故障延时致误报。换件时注意插槽位置须与原组态一致（System 57 按槽位号映射探测器编号），新卡插入后需重新做 Zero/Span 校准（可用原探测器标定值，不用拆探头）。买拆机件确认继电器触点无烧蚀、电位器未严重磨损。
应用场景与行业案例
痛点切入：
炼化厂加氢裂化装置区 Honeywell S9000 柜，#6 槽 05701-A-0325 对应 LEL 探测器突然报”Fault — Open Circuit”但现场探头实测正常（断开测回路电流 18mA 正常）。互换槽位测试发现换到其他槽 Fault 消失、原槽插好卡也 Fault→判背板接触或卡内输入采样电阻老化。我遇过这种情况——换同型号拆机卡重校零满度后恢复，顺便把所有槽位做接触清洁。
典型场景：
- 石化/海上平台 FGS（火气系统）——Searchline Excel IR 可燃气 + Sensepoint EC 毒性探测器经 05701-A-0325 接入 S9000 主机，报警继电器直驱 ESD 跳闸或 GDS 声光警铃
- 制药厂溶剂区域 有毒气体监测——PID/EC 探头 4–20mA 入此卡，二级报警分别触发就地排风启动+中控室弹窗
- LNG 接收站 围堰区 LEL 检测——红外可燃气探测器经 IS 安全栅→05701-A-0325→FGS 联动关断围堰紧急切断阀
真实案例：
某炼油厂重整车间 Honeywell S9000 气体检测柜，运行 16 年后 #3 槽 05701-A-0325（对应甲苯 EC 探头）偶尔报假高报，现场检查探头标定合格、回路电流正确。拆卡发现零点电位器氧化接触不良导致漂移。库房有拆机测试件，断电拔出原卡插入新卡，开机做 Zero（通洁净空气调 4mA）→ Span（通标气调对应 mA）→ 存盘，报警恢复正常。安环专员说”这卡每年校准一次，电位器不行就早点换别凑合”。
