描述
产品详情

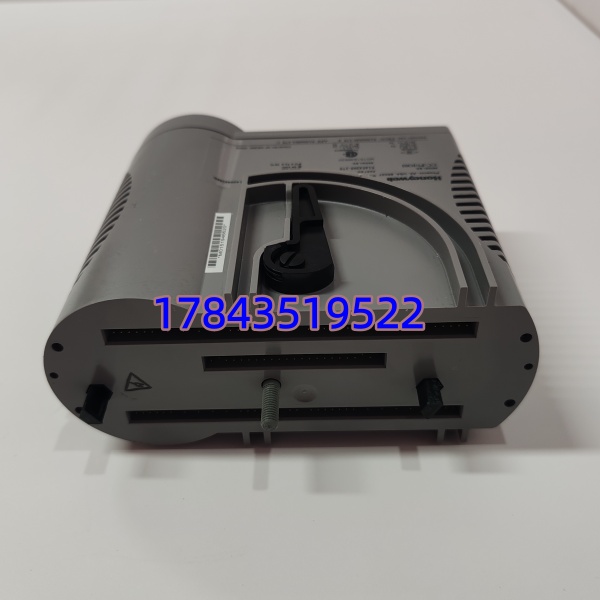

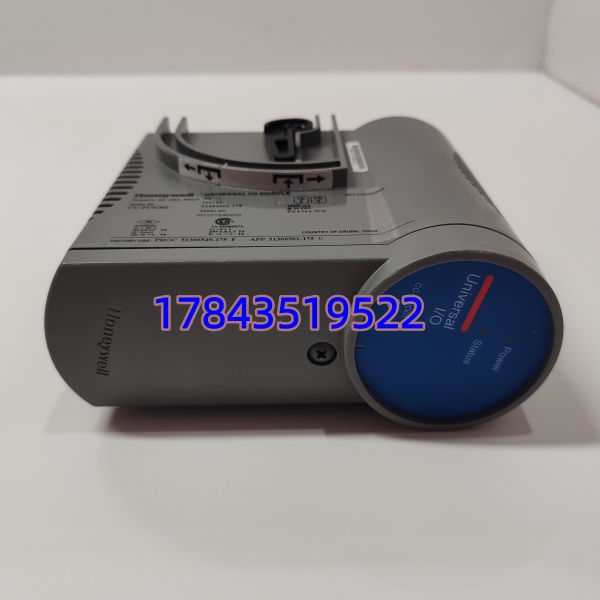

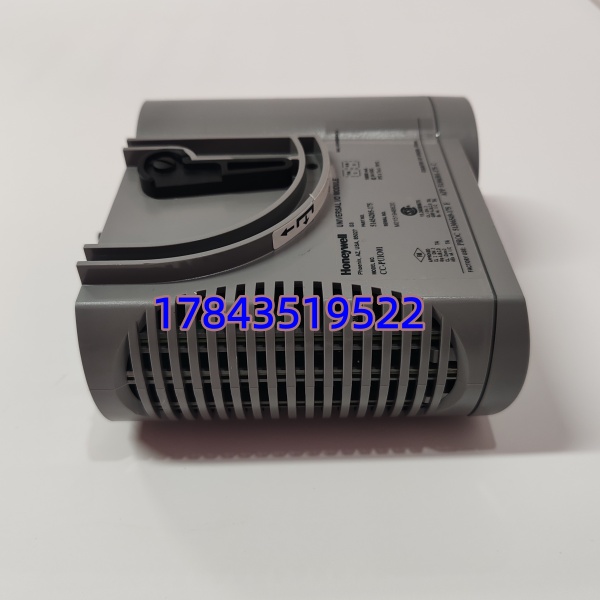

· 型号：CC-PUIO01（物料/订单号 51454205-175）
· 品牌：Honeywell Process Solutions（Experion PKS™）
· 系列：C300 Controller — PUIO Module for Series-C I/O Rail (CIOC / FIOC)
规格参数
| 参数项 | 规格值 |
|---|---|
| 产品型号 | CC-PUIO01（Honeywell P/N 51454205-175） |
| 所属系统 | Honeywell Experion PKS — C300 Distributed Control System |
| 模块类型 | PUIO — Processor / Universal I/O Interface Module（插 Series-C I/O 机架首槽/指定槽位） |
| 适用机架 | Series-C I/O Rail — CIOC (Control I/O Cabinet) / FIOC (Field I/O Cabinet)，配 UIO Terminal Block |
| 连接对象 | 与 C300 Controller（双冗余对）通过专用电缆或背板连接；向下挂 Series-C I/O 模块（AI/AO/DI/DO/PI/HART 等） |
| 冗余支持 | 支持 C300 冗余对（A/B 控制器）无缝切换，PUIO 参与控制器健康表决与 I/O 总线仲裁 |
| 通讯协议 | Honeywell IONet（基于 Ethernet 架构私有协议）+ Legacy ControlBus（依配置） |
| 供电要求 | 由 Series-C 机架系统电源（PS Power Supply）经背板提供 +5V / +24V 逻辑电 |
| 诊断功能 | 板上 RUN / FAIL / COM LED；通过 Station / Quick Builder 可读模块 Health、温度、链接状态 |
| 热插拔 | 支持 RIUP（Removal & Insertion Under Power），更换后 C300 自动重枚举 I/O 映射 |
| 涂层保护 | Conformal Coating G3 级（对应 51454205-175 后缀版本，适用于腐蚀性环境） |
| 工作环境 | 0～+60℃（运行），-40～+85℃（存储），5～95% RH 非凝露 |
| 认证 | CE / cULus / FM，系统级 SIL2～SIL3（IEC 61508）依架构与证书 |
| 兼容 C300 固件 | 要求 固件 ≥ R500 系列（具体以 Experion PKS 版本 Release Notes 为准，老版本需核对兼容性） |
| 物理 | 插 Series-C I/O 机架专用 PUIO 槽（通常在机架左端首槽），带锁紧手柄及导销 |
产品介绍
在现场遇过 CIOC 柜 PUIO 板 EEPROM 校验出错导致整排 I/O 变”???”—— 冗余对切过去仍报错因为 PUIO 是机架级共享部件不参与三重切换。CC-PUIO01 不是 I/O 卡，它是 与 Series-C I/O 机架之间的”翻译官+供电分配器”，管着控制器←→I/O 总线的时序和冗余链路仲裁，机架没了它所有 UIO 模块全离线。（严格来说它只在 Experion PKS Hardware Definition 里注册了序列号且 固件版本兼容时才正常枚举，换新板须用 Control Builder 或 Station 执行”Replace Module / Update HW ID”，老工程升 Experion 版本时注意同步更新硬件库。）
库存经理视角——PUIO 含 DSP 和电解电容，服役 10～12 年后失效率上升，New Surplus 存放干燥（RH<60%、15～25℃）上机无压力。原厂随 Series-C 成熟进入 EOL/LTB 窗口交期拉长，PUIO 故障影响范围是整机架 I/O（类比 Ovation PDM 之于柜内卡件），建议按 A 类关键件：全厂同类按每类型 CIOC/FIOC 机架留 1 件集中 Buffer Stock，冗余对配置的 站更要确保有冷备。
应用场景与库存策略
PUIO 模块故障 → Series-C I/O 机架所有 I/O 模块失联 → 对应控制站全部模拟/开关量点变”???” → 极可能触发过程控制站降级甚至 MFT/RB（依 SIS 独立与否）。与 冗余不同，PUIO 是机架共享单点——无 PUIO 冗余切换机制。
典型场景与备货建议：
- ：每 CIOC/FIOC 机架 1 块 PUIO，建议全厂按同类机架每类型留 1 件集中冷备（全厂合并），存原盒防静电袋，每 2 年目视查电容状态。
- 远程 FIOC 站（偏远装置区）：若交通不便建议当地控制室另存 1 件，减少跨区调拨延误。
- LTB 评估：确认 Honeywell 发 PCN Phase-out 后按”已装机 PUIO 总数 × 延寿年限(年) ÷ MTBF(≈20 万小时) × 1.3″，中型炼厂 1～2 片够用，超期服役加量。
- 固件匹配核查：订前确认现 控制器 Experion PKS 版本（R400/R500/R600 等），CC-PUIO01 通常向下兼容但极端老固件需注意——以 Release Notes 硬件兼容性表为准。
真实案例：沿江某炼厂 2020 年大修后开工，催化主装置 CIOC 柜 #2 排 PUIO（CC-PUIO01）电容老化致 I/O 总线锁死，32 块 Series-C I/O 卡全灰屏——幸 冗余对切至 A 柜维持部分控制但因 B 柜全失仍触发部分回路手动。库房无冷备等 Honeywell 调货 15 天（含通关）。事后把 PUIO 升 A 类，全厂 6 个 CIOC + 4 个 FIOC 锁定 1 块新余料做战略储备。教训直白：PUIO 不像 I/O 卡可 1:1 比例备，它挂影响整机架——按机架类型聚合留冷备，别赌冗余对能掩盖它的问题。
