描述
产品详情

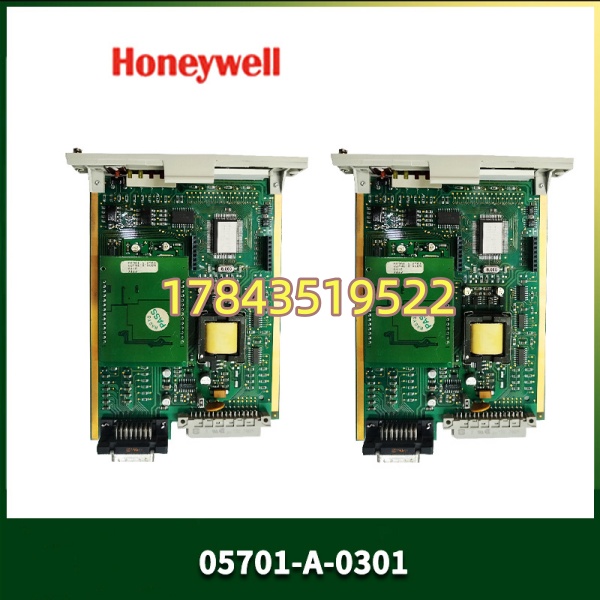

· 型号：05701-A-0301（“0301”指特定固件版本，与HPM固件需匹配）
· 品牌：霍尼韦尔 (Honeywell)
· 系列：TDC 3000 UIO系列
规格参数
| 参数项 | 规格 |
|---|---|
| 产品类型 | 通用I/O模块 |
| 适用系统 | Honeywell TDC 3000 (LCN网络) |
| 模拟量输入(AI) | 8通道，可组态为4-20mA、±10V、mV、热电偶(J/K/T/E)、RTD(Pt100) |
| 模拟量输出(AO) | 4通道，4-20mA或±10V |
| 数字量I/O | 16点（8DI+8DO），24V DC，干/湿节点可选 |
| AI精度 | ±0.1% of span @25°C |
| AO精度 | ±0.05% of span |
| 隔离电压 | 通道间及对地：500V RMS |
| 更新速率 | AI/AO ≤100ms；DI/DO实时 |
| 供电方式 | TDC 3000 I/O机架背板供电（+5V, ±15V DC） |
| 工作温度 | 0°C至+60°C |
| 诊断功能 | 模块OK LED，支持TDC 3000 Station Debug Utility |
产品介绍
1987年投产的催化裂化装置，DCS还是TDC 3000。仪表主管最怕什么？I/O卡烧了，库房没有，厂家说“停产了，建议升级”。升级一套装置的钱够买一整车备件。
05701-A-0301是TDC 3000时代的“万能卡”。一块硬件覆盖了模拟量输入、输出、数字量I/O三种功能——通过工程站软件配一下通道类型就行，不用像老系统那样备七八种专用卡。这种设计在当时是超前的，放到现在看，也是降低备件库存成本的经典思路。
这玩意儿现在停产超过十年了。但全球还有几千套TDC 3000在跑——炼油、乙烯、合成氨、老电厂。它处于“停产但受有限支持”的生命周期，原厂还能修，但换件基本靠翻新和二手机。 囤一块在库房，成本几千块；缺一块导致装置降负荷，一天损失几十万。账不难算。
应用场景与库存策略
TDC 3000系统的用户有个共同特点：不到万不得已不想动它。程序稳定、人员熟悉、改造风险高。但I/O模块的电容会老化、通道会烧、电源会失效——这些都是物理规律，跟系统稳不稳定没关系。
典型场景与备货建议：
- 常减压蒸馏塔：塔顶温度（热电偶）、回流流量（4-20mA）、调节阀控制（AO），一块05701同时搞定三个回路。少了它，整个塔的物料平衡就乱——建议每个装置至少1块备用，关键塔器配2块
- 锅炉燃烧控制系统：火焰检测(DI)进、送风机变频指令(AO)出、氧含量(AI)反馈。这些信号分布在多块卡上，坏一块可能触发锅炉联锁停车——建议冗余配置+2块冷备，因为锅炉环境温度高，模块老化速度比其他区域快
- 系统向Experion PKS升级的过渡期：新旧系统混用，老I/O还在跑关键回路。过渡期可能持续1-2年，这期间原厂备件渠道已关闭——建议一次性买够过渡期用量，按每月1块故障率估算
- 海外项目的TDC 3000备件库：北美、中东很多老装置还在用。跨国调货周期长、清关麻烦——建议每类UIO模块备2-3块，由供应商代管在项目所在国仓库
真实案例：
2018年，某华东大型炼厂。加氢裂化装置TDC 3000系统的一块05701-A-0301突然“离线”，诊断工具显示“模块通信失败”。仪表工换槽位、重启HPM、重下配置——折腾了6小时没用。
库房查了：没有备件。查代理商：停产，建议升级到Experion。查二手市场：有货，但报价8500，而且要从深圳发，第二天到。
装置当时在满负荷运行。缺失的I/O卡控制着三个关键回路：反应器床层温度（联锁值）、循环氢流量（工艺指标）、紧急泄压阀（安全联锁）。由于缺了部分信号，操作员不得不手动干预，班组额外增派两人盯参数，连续24小时轮班。
第二天备件到货，换上，重新下载I/O配置，恢复。停机时间？没有停机——但装置在“亚健康”状态跑了18个小时。
事后仪表主管做的事：① 把05701列入A类备件（必须常备）；② 建立备件轮换制度——每半年把库房备件插到空闲槽位跑48小时，确认功能正常；③ 跟三家二手供应商签了“寄存代管”协议，每家库房存2块，按实际领用结算。
常见问题解答 (FAQ)
问：05701-A-0301到底用在哪个系统？
有两个版本，你得分清：
- TDC 3000 UIO模块（本文讨论的）：用于TDC 3000 DCS的I/O机架，8AI+4AO+16DI/DO，通道可组态。

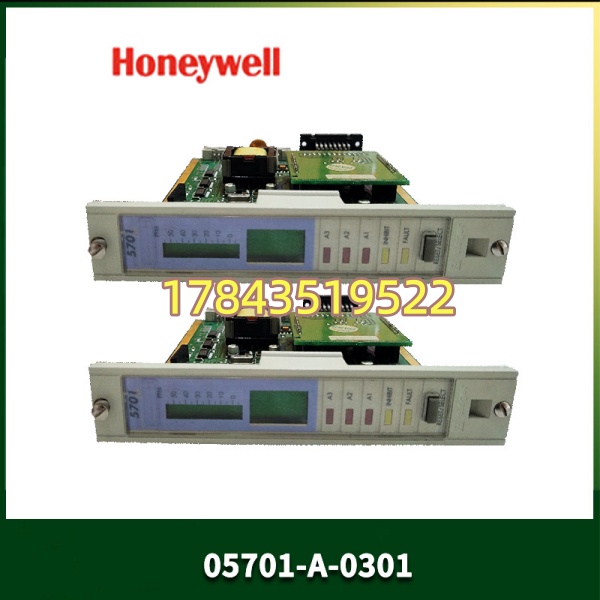

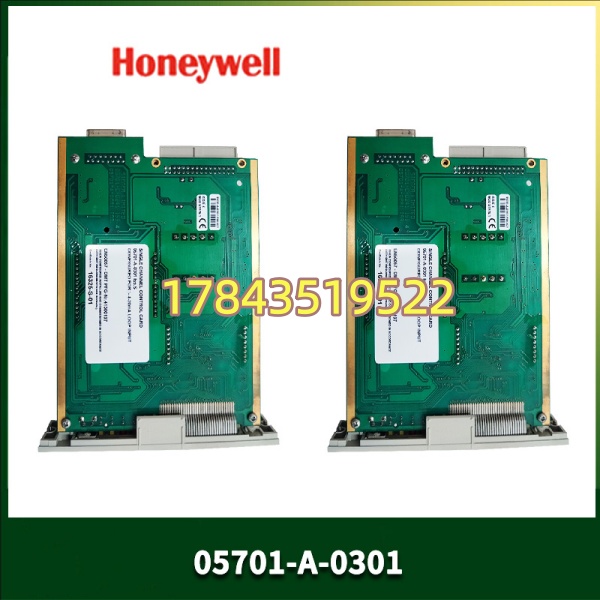

- 5701系列单通道控制卡：用于5701气体检测系统，单路4-20mA输入，驱动气体探测器。
怎么区分？ 看系统铭牌、看机柜型号、看相邻模块。TDC 3000 I/O机架通常是HIIS或FIM类型，5701系统是单独的气体检测机架。买错用不了。
问：现在还能买到全新原装的吗？
霍尼韦尔官方已停产TDC 3000系列硬件。市面标“全新”的多是两种情况：① 原厂最后批次库存（极少，价格翻1.5-2倍，要求看原包装和日期码）；② 翻新重标（最常见）。建议接受翻新测试良品，前提是供应商提供详细的测试报告。
问：二手翻新件怎么验货？
向供应商要三样东西：
- 上机测试报告：至少包含——每个AI通道的精度测试（送4mA和20mA，读DCS显示值）；每个AO通道的输出验证；DI/DO通断测试。精度应在±0.2%以内。
- 外观检查：金手指无氧化、无明显维修痕迹（补焊、飞线、电容鼓包一律拒收）。
- 质保：至少6个月，写明“上机后72小时内不亮/通道异常包退换”，且卖方承担来回运费。
到手后：插到空闲槽位，用信号发生器逐通道测试，跑48小时。没条件全测的，至少测两个AI通道、一个AO、两个DI/DO。
问：固件版本“0301”是什么意思？有什么坑？
“0301”是固件版本标识，早期版本有“0101”等。坑在于：固件版本需与HPM（高性能过程管理器）的固件兼容。版本不匹配时，模块能被识别但不上线，或者在运行时随机掉线。
换模块前，登录TDC 3000工程站，查看现有模块的版本信息。新购模块必须版本一致，或经确认兼容。老版本升级固件需要专用工具，一般维修商做不了。
