描述
产品详情

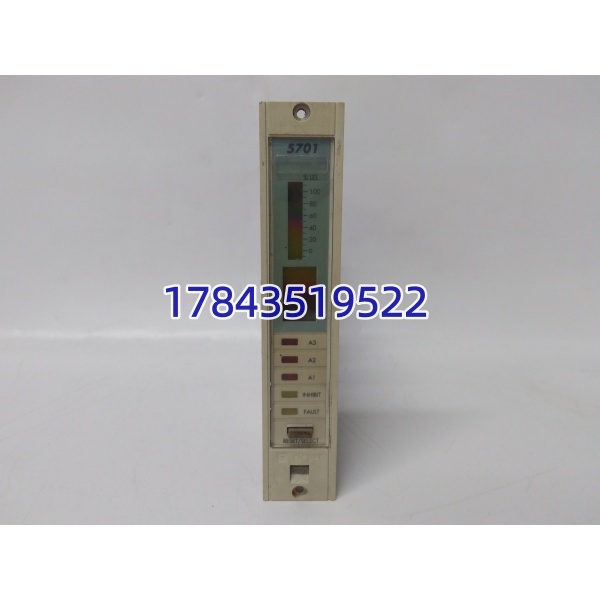

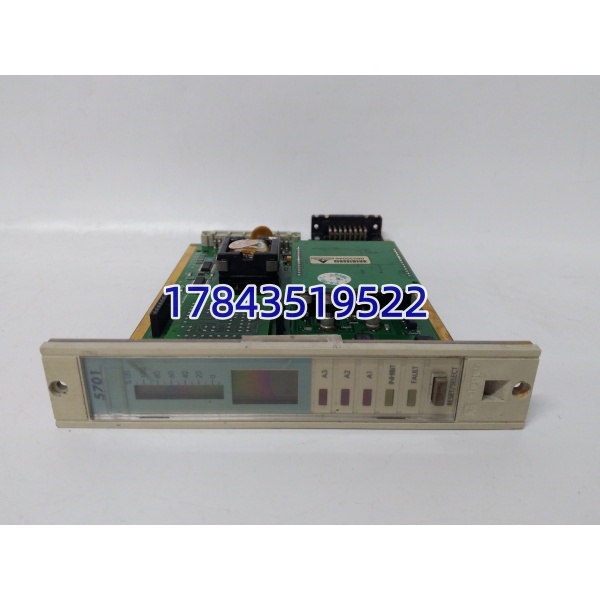

· 型号：05701-A-0302（部分文档标 5701-A-302 / 05701-0302）
· 品牌：Honeywell Analytics（Honeywell Process Solutions — Gas Detection）
· 系列：Legacy 05701 / 5000 Series Gas Detector Amplifier & Display Module
规格参数
- 模块类型：气体检测放大器 / 显示控制卡（Analog Input Monitor with Relay Outputs）
- 适用系统：Honeywell Searchline Excel / Sensepoint / 5000 Series 变送器配套机柜安装
- 信号输入：1× 4–20mA 有源/无源（跳线选择），来自催化/红外/电化学气体变送器
- 测量范围：依气体类型可设（%LEL 0–100%、ppm 0–300 等，通过内部 DIP/电位器或菜单）
- 显示：3½ 位或 4 位七段 LED/LCD（依版本），含单位标识及报警指示灯（Alarm 1/2/Fault）
- 报警设定：通常 2 级（低/高）或 3 级报警点，独立电位器或菜单设定，迟滞可调
- 继电器输出：2～3 组 Form C（Alarm A/B + Fault），额定 5A @ 250V AC 阻性
- 故障诊断：传感器断线/超量程/变送器故障指示（Fault LED + 继电器动作可配）
- 供电：典型 24V DC（范围 18–30V DC），功耗 < 5W
- 安装形式：面板嵌入式（DIN 开孔约 92×45mm 或 1/4 DIN 依版本）或 DIN 导轨机柜内
- 前面板操作：Alarm Reset 按钮、Cal 校验点激活（部分版本）
- 标定方式：通过后面板 TEST 电流注入或现场变送器磁棒/红外标定（联动）
- 工作温度：-10～+50℃（室内机柜环境），5%～95% RH 无凝露
- 认证：通常 EN 50020 / UL 巡检测试（作为系统组件，具体 Gas Group 看整体认证）
- 配套需核：现场变送器型号（Searchline Excel / Sensepoint XCD 等）、电缆长度、报警继电器逻辑需求
产品介绍
05701-A-0302 是 Honeywell 老气体检测系统里的”二次表”——现场红外/催化/电化学探头出 4–20mA，拉进控制室柜经这块卡显示浓度并做报警判别，继电器输出去就地声光或进 DCS/ESD 硬接线。它本身不带探测功能，就是一个带显示的电流回路监视器+报警单元，整定通过前面板电位器或菜单设 %LEL 报警点。
有一点要注意：它只认 4–20mA 模拟量，不自带 HART 或数字总线——新系统多用 XNX / FlexSonic + 网关上 Modbus，这卡是老派硬接线方案。换件时确认旧卡的量程（如 0–100% LEL 对应 4–20mA）和报警点设置与原配置一致，最好拍照记电位器位置。市面流通基本是拆机件，买前确认是否含后背接线端子（老版端子易碎）。
应用场景与行业案例
痛点：石化装置区可燃气体探头进 DCS 硬接线+就地报警，但 DCS 点受限且无法就地读浓度——每台探头配一块 05701-A-0302 装在本安柜面板上，现场维护工不看 DCS 也能看 %LEL，Alarm 继电器直接驱动就地蜂鸣器。
典型场景：
- 炼化/油气——Searchline Excel 红外可燃气探测器 4–20mA 进控制室经 05701 显示+报警
- 化工仓库——有毒气体(CO/H2S)电化学探头顶 05701 做 ppm 显示及一级报警输出
- 船厂——机舱可燃气监测，壁挂箱内装多块 05701 分区显示
- 老线改造——保留现场 Honeywell 探头不变，仅更换柜内二次表（同型号互换）
- 备件维保——原厂停产，靠拆机测试件轮换，注意报警点重校
真实案例：
前年协助某 LPG 储配站年检，控制室三块 05701-A-0302 中一块显示 “—-” 且 Fault 灯亮——查下来是输入运放损坏（年限久电容漏液）。旧探头 Searchline Excel 信号正常，把新拆机件插上、电位器按原位置复刻（Alarm1=20%LEL, Alarm2=50%LEL）、接好 4–20mA 线、复位，浓度值立刻回来。安全员说”新款 XNX 是好，但这老柜子线一动全乱，原样换最省事”。
