产品详情

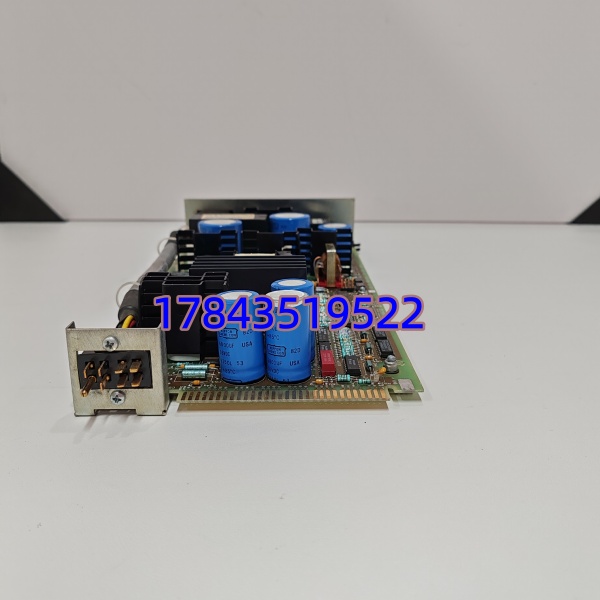

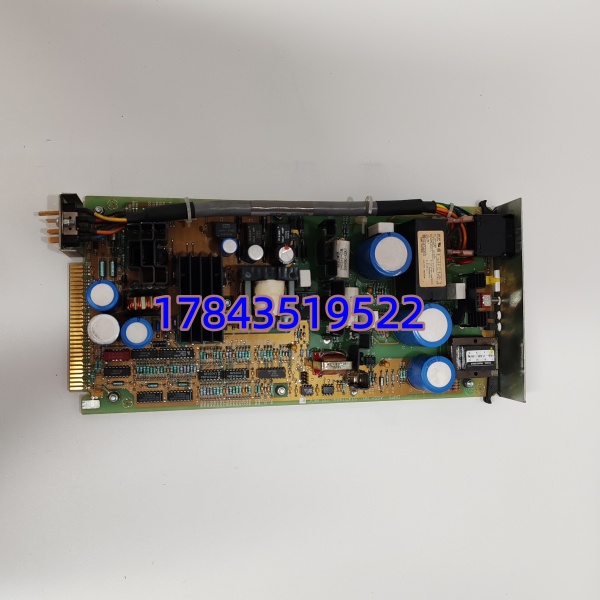

· 型号：51401497-100（Honeywell P/N，FW25-92 为板载固件/批次标识）
· 品牌：Honeywell（Process Solutions）
· 系列：TDC 3000 / Experion PKS Legacy — LCN Node / UCN Interface Board（常见于 LCN-AM、HM、APM 内通信子板或 US 网卡）
规格参数

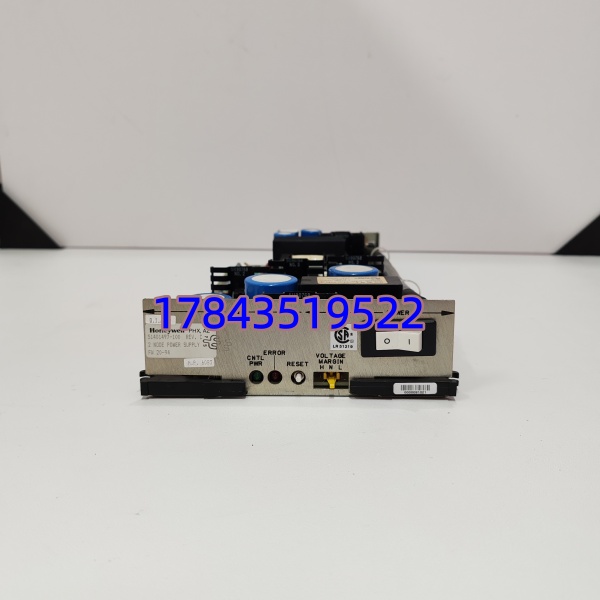

| 参数项 | 规格值 |
|---|---|
| 产品型号 | 51401497-100（Honeywell TDC 3000 系列通信/节点接口板，FW25-92 为固件版本/批次号） |
| 适用系统 | Honeywell TDC 3000（LCN 架构）、Experion PKS 连接 Legacy TDC 3000 节点（UCN Gateway） |
| 模块类型 | LCN/UCN 节点通信接口板或 APM/LM 内网络适配器子板（依具体 BOM：常见为 LCN Access Module 内通信卡或 HM 网卡） |
| 网络接口 | 1×LCN Coaxial (75Ω BNC) 或 2×UCN Twisted-Pair (RJ45/Phoenix 依变体)，依具体节点类型 |
| 背板供电 | +5 VDC（逻辑）、±12 VDC（模拟/驱动），由 TDC 3000 机架（LCN cabinet / UCN I/O cabinet）背板引入 |
| 板上固件 | EPROM / Flash 标记 FW25-92（须与 LCN Node 软件版本兼容，通常 TDC 3000 R500/R400 系列支持） |
| 数据速率 | LCN：5 Mbps 令牌环；UCN：5 Mbps 载波带（IEEE 802.4 Token Bus 衍生） |
| 诊断功能 | 前面板/板载 LED：Link Active / Error / Run；可上报 LCN Node Status 至 US 操作站 |
| 连接器 | 后部 96-pin DIN 41612 背板金手指；部分变体带前部 BNC/RJ45 或 10-pin 调试 header |
| 槽位要求 | 指定 LCN 机架槽位（LCN-AM 槽或 HM 专用槽），不可随意换位——LCN 地址由 DIP 开关或 NVRAM 设定 |
| 配置工具 | Honeywell LCNP（LCN Configuration Program）、GUS / US 工程软件设定 Node Address |
| 工作温度 | 0℃～+55℃（柜内 IEC 60721-3-3 Class 3K3），存储 -40℃～+85℃ |
| 相对湿度 | 5%～95% RH（无凝露） |
| 物理尺寸/重量 | 约 233×160 mm（6U Eurocard），≈0.3～0.5 kg（含金属屏蔽罩） |
| 认证 | UL 1950、CSA C22.2 No.950、CE（依 TDC 3000 系统整体认证） |
产品介绍
在某个炼化厂 TDC 3000 LCN 柜做 PM（预防维护）时遇过——#2 LCN Node（HM 历史模件）突然 Drop Off Line，US 上报”LCN Node 2 Not Responding”，查线 OK 最终锁定 51401497-100（FW25-92 标记）板上一片 74F 系列缓冲器热老化致 LCN 令牌无法转发。换 NOS 件恢复。这块板在 TDC 3000 体系里是 LCN/UCN 节点的”神经突触”——它不在控制回路里不直接管阀门，但 LCN 掉节点等于整组 APM/US/HM 失联，操作员看不见数据也没法下装修改。严格来说它须与现装机 BOM 中写明之 51401497-100 完全匹配（含 FW 版本兼容），FW25-92 与老版 FW23 等在 EPROM 内容上有差异——换新若 FW 版本低于工程要求可能 Node 起不来，高于要求通常可向下兼容但建议核对 Honeywell Compatibility Note。部分同形状板（如 51401xxx 其他尾号）功能不同不可混插。
备件经理算账：Honeywell TDC 3000 全线深度 EOL，51401497-100 新件原厂断供多年，市面靠 NOS 原封和测过拆机件。LCN/UCN 通信板故障后果是”整节点全盲”而非单点信号丢失，在老线未升 Experion PKS 的工厂属高危单点。建议每套 LCN 网络（通常含 1～2 个 HM + 若干 APM Node + US）全厂集中备 1 块经实际上机架/LCN 识别验证的冷备件，多套同类 TDC 3000 装置集中囤 1～2 块跨站 Buffer——二手溢价随存量枯竭只涨不跌，早囤比紧急调货安全。
应用场景与库存策略
TDC 3000 LCN/UCN 节点通信板故障→对应节点（HM 历史模件 / APM 过程站 / US 操作站网关）从 LCN 消失→整段装置操作画面全灰或部分 APM 失控，老线未升 PKS 时常需硬接线旁路部分联锁或降负荷运行。
- 炼化/石化 TDC 3000 LCN 控制室节点（HM / APM / US Gateway）（SIL/过程控制级遗留系统）→ 非它不兼容（需同 PN 51401497-100）→ 建议全厂 TDC 3000 网络每套 LCN 域备 1 块冷备件，多域集中囤 1～2 块跨域共享
- 电厂老线 TDC 3000 辅机控制（给水泵/除氧器 APM Node）（高温高湿加速板载 TTL 老化）→ 建议结合大修做 LCN Node Status Log 存档，关注板载铝电解是否鼓包
- Experion PKS + Legacy TDC 3000 混合架构（UCN Gateway Node）→ 若通过 UCN Gateway 连老 APM 则此板也可能在 Gateway 内 → 纳入同类备件清单；新 PKS Native 控制无需此件
- MRO 采购避坑 → 必须注明完整 Honeywell P/N “51401497-100″（不写简写），要求附：①清晰激光打标 SN＋FW25-92 标记照片 ②目检背板金手指无氧化、电解无鼓包 ③供应商提供 TDC 3000 LCN 机架或测试台读 Node ID 通过记录（或至少 HK 自检 LED 序列正确）
真实案例：北方某炼油厂老区 TDC 3000 系统（R400 版），某个秋检后发现 US 操作站偶报”Node 5 (HM) Missing → Recovered”，运行当接触不良。两周后高峰期 Node 5 彻底离线——HM 历史模件无法存取趋势及下装文件，操作员切备用 US 勉强维持但无法调历史趋势做故障回溯。拆 HM 内 51401497-100（）发现一片 TTL 缓冲 IC 热稳定性失效。库房有按建议囤的 NOS 51401497-100（同 FW 标记），按 Honeywell SOP 停电更换（LCN 节点需断 LCN 电）→插新板→重设 Node Address DIP（与原一致）→上电 LCN Auto Config→Node 5 恢复正常。若等调货 MRO 报 3～5 周（部分需美国调拨），期间 HM 离线影响 SOE 记录及下装修改审批。
