描述
产品详情

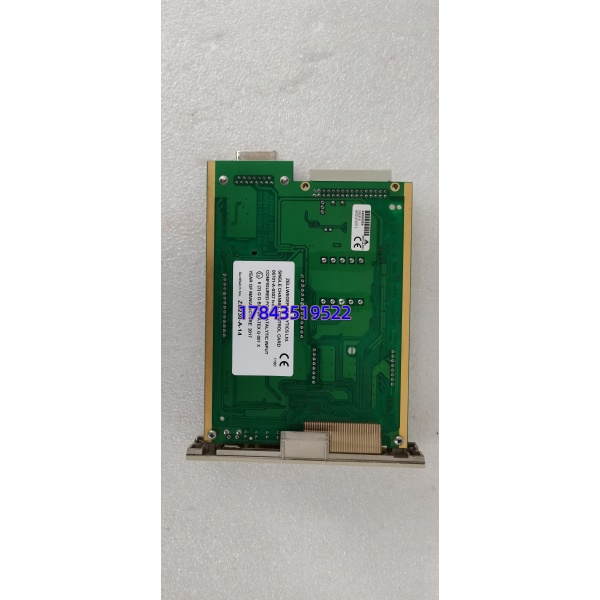

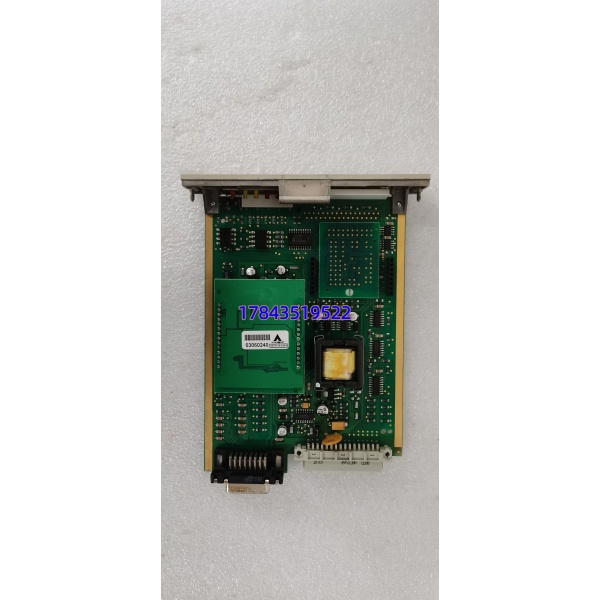

· 型号：05701-A-0302
· 品牌：Honeywell（霍尼韦尔）
· 系列：TDC 3000 DCS — Analog Output Module（HPMC / UIO Station）
规格参数
- 产品型号：05701-A-0302（亦作 5701A0302）
- 制造商：Honeywell Inc.（Process Solutions）
- 适用系统：TDC 3000、TPS（Total Plant Solution），兼容 HPM/UIO Station HPMC 机架
- 模块类型：模拟量输出（Analog Output, AO）
- 输出通道数：8 通道（独立）
- 输出信号范围：4–20 mA DC（默认），部分跳线配置可 0–20mA（以原卡跳线为准）
- 负载驱动能力：≥ 750 Ω（典型 0–850Ω @ 20mA）
- 输出精度：±0.1% of Span（典型值，25℃基准）
- 分辨率：12～16 bit（依固件/硬件版本）
- 隔离方式：输出通道与系统逻辑侧光电/变压器隔离；通道间通常不隔离（共地），系统侧与现场侧隔离 >500V AC
- 背板供电：+5VDC、±15VDC 由 TDC 机架背板提供
- 更新周期/响应时间：< 100 ms（阶跃响应，依 HPM 扫描周期）
- 状态指示：模块级 OK（绿色）/ Fault（红色）LED；输出使能状态由软件控制
- 安装方式：插装于 TDC 3000 I/O 机架（LCU/UIS），需配合对应模拟量端子底座（Terminal Block Assembly）
- 工作温度：0℃ ～ +60℃（机柜内）
- 存储温度：-40℃ ～ +85℃
- 湿度：5%～95% RH（非冷凝）
- 生命周期状态：已停产(Obsolete/EOL)，原厂不再生产，仅 NOS/测试拆机件流通
- 兼容配对：通常与 05701-A-0284（AI 模块）成对部署于同一 I/O 站构成完整控制回路
产品介绍
在某炼化厂老装置碰过一次：重整单元加热炉燃料调节阀”开度失控”，操作员给 50% 阀位现场全开——最后定位到就是 05701-A-0302 某通道 D/A 转换芯片温漂导致偏移，其他通道正常所以 SOE 没报模块 Fault，单纯看趋势才能抓到。它是 TDC 3000 经典 8 通道模拟量输出卡，把 HPM 算好的控制量变 4–20mA 送现场，精度够（±0.1%FS）但板载电解电容已老化 20～30 年，漏液或干涸是第一死因。
严格来说此件属 Honeywell Legacy 产品线，原厂 2000 年代初已宣布 EOL，全新原盒基本绝迹，市面只有 New Old Stock（经测试）和拆机翻新品。对仍跑 TDC 3000 的装置它是 A 类停机影响件——AO 卡故障等于控制输出丢失，调节器切手动或直接触发工艺联锁。建议按 Last-Time-Buy 思路现在就锁定 1～2 件验证过的备件，比五年后花溢价还找不到强太多。
⚠️ 注意：Honeywell 同编号 05701-A-0302 也用于 System 57 气体检测单通道控制卡——若您现场是气体报警系统而非 TDC 3000 DCS，参数与下文备货策略不同，请核对机身标签确认。
应用场景与库存策略
TDC 3000 AO 模块失效表现多样：轻则单通道输出冻结/漂移（最难查，PID 还在算但阀不动），重则模块 Fault LED 亮整卡离线——调节器被迫切手动，连续工艺装置很要命。
- 炼油/化肥/乙烯 TDC 3000 控制站：控制燃料气/进料/再沸器调节阀 — 非它不可因 TDC 3000 专卡专底座 — 建议每类 AO 模块（同型号）按装机量 ≥3 块时备 1 件冷备件（Min=1,Max=2），归入 A 类可用性影响。
- 老电厂/造纸 TDC 3000 辅助控制站：驱动给水/风量挡板执行机构 — 可与维保商签 VMI，或区域多套装置共享 1 件应急（需确认固件版本一致）。
- 备件 ABC 与 LTB 建议：C～B 类金额、A 类停机 → SS=1，ROP=0；系统已投运 >15 年强烈建议做一次 Last-Time-Buy 战略囤货（2 件/型号），优先选带测试报告的 NOS。
- 跳线/配置归档：更换前复印或拍照原卡上硬件跳线（Termination/Shunt 设置），新卡插入后需通过 GUS 工程站确认 I/O 点映射，不要裸插上电。
真实案例：西南某氨厂 2018 年大修后合成塔一段炉燃料调节阀”给定 40% 实际 72%”，热工查 DCS 输出点强制值正常、回路整定无问题，耗两天逐线排查到现场端子发现电流偏高——换 05701-A-0302 后恢复正常，旧卡某通道基准电压源漂移约 +15%。该厂原零库存此 AO 模块，当即从二手商加急调一件（运费+溢价合计近新品价三倍）。事后把 TDC 3000 所有 AI/AO 模块列入”必保冷备+五年通电抽检”，并明确禁止待故障后再寻源。
常见问题解答 (FAQ)
Q1：05701-A-0302 是原厂已停产吗？现在还能买到全新件？
是的，Honeywell TDC 3000 系列硬件多年前已 EOL/Obsolete，原厂不产新件。市面仅流通 NOS（New Old Stock，密封未用）和经功能测试的拆机翻新品，采购时务必要求测试报告。[请以 Honeywell 官方 Legacy Product Notice为准]
Q2：买 NOS/拆机件怎么防呆滞和假货？
要求：① 序列号+原厂标签照片 ② 上机电自检通过（OK LED 亮）③ 8 通道分别加负载测 4/12/20mA 输出误差 <±0.5% ④ 提供不少于 12 个月质保。入库前做 2 小时温升烤机上电，观察无异常发热或漂移。
Q3：它能和 05701-A-0284（AI 模块）混用或替代吗？
不能。05701-A-0302 是 AO（模拟量输出→阀），05701-A-0284 是 AI（现场信号→DCS），插槽定义、固件握手、端子底座都不同，物理不能互换。
Q4：更换新模块后需要下载组态吗？
通常只需确认 I/O 点地址跳线与原卡一致，GUS 工程站在线识别后不需重新下装控制策略——但建议做 I/O Force/Unforce 测试验证每通道输出正常，保留原跳线设置照片备查。
