描述
产品详情

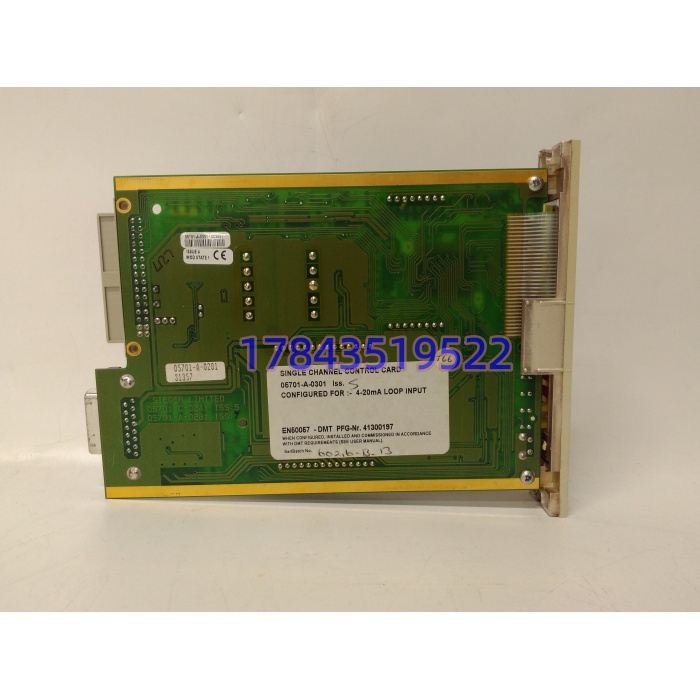

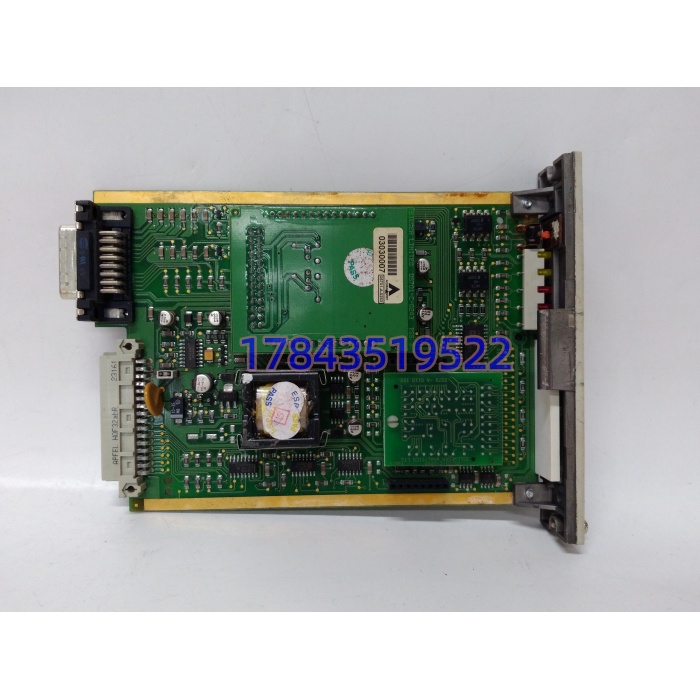

· 型号：05701-A-0301
· 品牌：Honeywell（Honeywell Analytics / Legacy Safety & Detection）
· 系列：System 57 / 5700 气体检测控制系
规格参数
| 参数项 | 规格值 |
|---|---|
| 完整型号 | 05701-A-0301（A- 后 4 位 0301 为版本/配置尾，渠道常脱尾写 05701-A） |
| 产品身份 | System 57 / 5700 单通道气体探测控制卡；不是 C300 CPU、不是 TDC3000 LCN 模件、不是 F&G 05704-A-0144 系（同 05701 家族但 03xx 与 04xx 段不通） |
| 输入信号 | 4-20 mA 标准环路（配气体变送器）或催化珠桥式（依跳线/固件） |
| 显示 | 前面板四段液晶：25 段模拟条 + 4 字符数字 + 信息行 + 图标区；A1/A2/A3 三色报警 LED |
| 报警输出 | 可选报警继电器干触点；报警点分辨率 1% FSD；EEPROM 存配置（断电不丢） |
| 本地操作 | 报警复位 / 卡选择 按钮；无需上位机可做现场复归 |
| 供电 | 18–32 V DC，典型功耗 4-20mA 模式 3.25 W / 催化模式 3.75 W |
| 精度与漂移 | 电子漂移 < ±2% / 6 个月（以原厂手册为准） |
| 安装形态 | 3U 卡格式，19″ 或半 19″ 标准机架，单系统最多扩 16 通道 |
| 通信 | 本卡无外置以太网；需配 System 57 工程卡/继电器卡组态，部分配置支持 Modbus（经扩展卡） |
| 工作温度 | -5 ~ +55℃（渠道页有写 -20~60℃ 属宽温改版，以标牌为准） |
| 尺寸重量 | 约 170 × 25 × 112 mm，0.165 kg |
| 认证 | CE / UL 508 / CSA / EMC（本安 Zone 版本需确认 IS 后缀，通用 0301 非 IS） |
| 生命周期 | Honeywell 对 System 57 老 05701 段归 Legacy / Obsolete 尾段，0301 原厂末采闭窗，走 Surplus/Refurb/As-Is（请以 Honeywell Legacy Product Support PCN 为准） |
产品介绍
A 场景痛点切进来：在老硫磺回收装置或罐区可燃/毒气探测系统里，05701-A-0301 就是单回路气体的“本地大脑”——探测器 4-20mA 进来，前面板直接显 ppm/%LEL，A1 预报警闪黄、A2 主报警闪红、A3 故障闪，操作工不用开上位机就能复归。现场实测发现，这货最磨人的不是坏，是 EEPROM 里报警阈值被前人改过没归档：新卡插进去默认满量程 100% FSD，原设定 A1=20% LEL 没写进备件台账，半夜甲苯泄漏报警比设计晚 15 秒——安全系统“能亮灯但晚亮”比不亮更危险。它不联网不进 DCS 历史库（除非配工程卡走 Modbus），所有诊断靠前面板三段 LED 和蜂鸣，老工程师巡检出不出 EEPROM 内容就等于盲维。
从 TCO 看，05701-A-0301 在 System 57 老柜里 Surplus 价约 2.5–5 k 人民币（宣称全新原包的多半拆机清灰换液晶排线），而把整段气体探测迁 Experion PKS + FTA + XNX 变送器是单站几十万改造。油气/化工老罐区保产留 1 块同尾号冷备的 ROI 极正。翻新版最常见动手脚是 EEPROM 没擦重写默认参数冒充“原配置”，验收必须用 System 57 工程卡读原故障卡和新卡阈值逐项比对，别只看 A1 LED 能闪。
应用场景与库存策略
System 57 机架里 05701-A-0301 挂了是什么后果？该探测回路本地显示黑屏、A1/A2 继电器不动作，探测器还在发 4-20mA 但操作工看不见浓度，SIS 若没另取信号就成盲区——罐区甲苯泄漏到 40% LEL 没人知道，直到相邻卡 A2 联动切断阀动作才反推回来。原厂交期按“无”算，国内 MRO 页“05701-A-0301 现货 9999”是把 C300 CPU、TDC3000 模件、F&G 05704 全蹭进来的 SEO 池，真能顺丰原包 0301 尾号在二线城市调不到 2 块。
- 油气罐区/硫磺回收 System 57 气体探测回路（可燃+毒气多点）：本地显示+A1/A2 继电器非它不可 → 建议每 8 回路机箱备 1 块 05701-A-0301 Surplus 冷备，EEPROM 阈值表打印塑封贴柜门。
- 化工装置老 F&G 盘（05701 系 + RM78xx 继电器模块）：区域备件中心代管 1 块，ABC-A 类（涉 SIS 探测回路）。
- 炼厂压缩机棚 H2S/CH4 探测（4-20mA 变送器直连）：备件必须带 System 57 工程卡读 EEPROM 截图（A1/A2 值、量程、传感器类型），别收“液晶亮未读配置”裸卡。
- 改造过渡期：新罐区用 XNX + PKS FTA，老盘留 05701-A-0301 → 备货单把“05701-A-0301 System57 气体卡”和“C300/FTAE”分行列，禁止“Honeywell 05701 通用”混发。
- EPC 存量维护包：按“在用 05701-A-0301 块数 N 备 ceil(N×0.15)+1”囤同尾号，末采闭窗走战略囤货。
真实案例：2024 年秋，西北某天然气处理厂罐区 System 57 机架 #5 槽 05701-A-0301 EEPROM 比特翻转，A1 阈值从 20% LEL 静默变 80% LEL，甲苯微量渗漏没预报警，直到浓度到 45% LEL 触发相邻 #6 槽 A2 联动切断阀，操作工反查才发现 #5 显示异常。备件库查“05701-A-0301”有 1 块，拆包是 05701-A-0351（配置尾不同，继电器默认常开/常闭反了），插上 A2 动作方向反，切断阀没关。从西安调 0301 Surplus 件空运，停机 6 小时，泄压+复产约 11 万。复盘后他们把 05701-A-0301 单列 A 类，每机箱冷备 1 块同尾号、季度点检加“工程卡读 EEPROM 阈值比对台账”。
