描述
产品详情

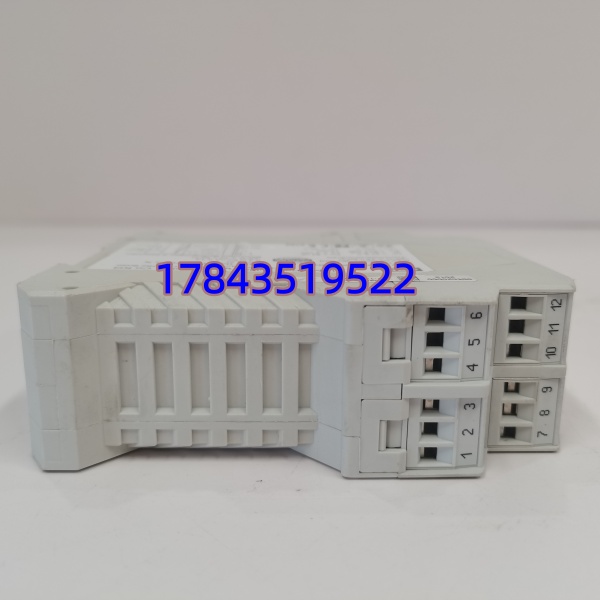

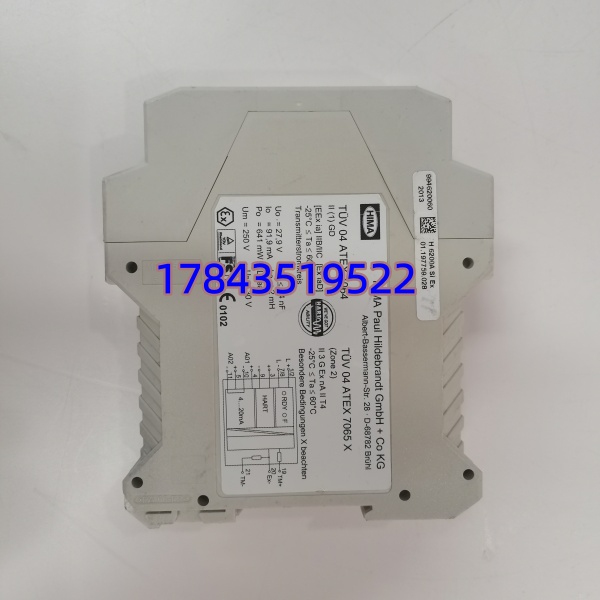

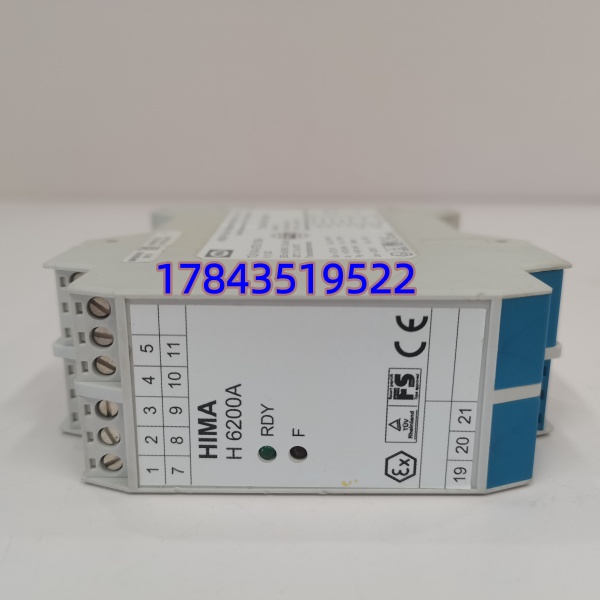

· 型号：H6200A
· 品牌：HIMA（德国黑马，Schneider Electric 工业自动化安全业务）
· 系列：HIMax / H6000 安全仪表系统 — 中央处理单元（CPU Solver）
规格参数
- 产品定位：HIMax/H6000 SIS 安全逻辑求解器（Central Processing Unit）
- 安全认证：IEC 61508SIL 3，IEC 61511，TÜV，ATEX Zone 2/IECEx（依版本）
- 处理器架构：双 32-bit RISC CPU，1oo2D（二取二带诊断）异构冗余并行执行+交叉比较
- 程序存储器：典型 16～32 MB Flash（依固件版本），数据 RAM 8～16 MB（电池后备可选）
- 系统容量：单机架支持最多约 4096～16384 安全 I/O 点（依组态及固件）
- 逻辑扫描时间：典型 ≤10 ms（取决于应用规模，可组态）
- 供电电压：24 V DC（额定 19～30 V DC，典型功耗 15～25 W）
- 通信接口：2× 10/100 Mbps Ethernet RJ45（一个用于 CPU 同步/冗余、一个用于工程站/Modbus TCP/OPC UA），2× RS-485（现场总线或诊断），1× RS-232 服务口
- 支持协议：Modbus TCP、PROFIsafe（via 通信耦合器 H6810A 等）、HART Multiplexer 接口、HIMA Safety Network（HSN）
- 热插拔：支持在线更换（带电插拔），冗余配置下无过程扰动
- 诊断覆盖率：>99%（内置 watchdog、RAM/ROM 校验、总线 CRC、温度监测）
- 工作温度：0～+60℃（商业型），部分版本 -25～+60℃ 或 -40～+70℃ 需核对标贴
- 存储温度：-40～+85℃
- 安装方式：插装于 HIMax 机架（H6010 8槽 / H6020 16槽），DIN 导轨锁定
- 前面板指示：PWR（电源）、RUN（运行）、ERR（故障）、SYNC（冗余同步）、COM（通信）LED
- 物理尺寸：约 约 266×30×185 mm（单槽宽，依机架设计），重量 ≈0.8～1.0 kg
- 配套要求：需与 HIMax 背板、H6910A 冗余电源、H61xx I/O 模块及 SafeConf/PAS4000 软件配套使用，固件版本需匹配工程软件版本
产品介绍
H6200A 是 HIMA HIMax 安全系统的”大脑”——安全逻辑求解器（Safety Logic Solver），不是普通过程控制 PLC CPU。它跑的是经 TÜV 认证的 Fail-Safe 固件，采用双 CPU 1oo2D 架构，两个处理器各自独立执行同一安全程序并持续交叉比对，任何不一致立即导向安全状态（Safe State）。相比 Tricon TMR 或普通 PLC，它的优势是 SIL 3 认证完整、诊断深度够、且允许在线热更换冗余 CPU 而不打断装置运行。
坦白讲，SIS CPU 的坑不在”能不能跑”，而在固件版本与工程软件（SafeConf/ELOP II/PAS4000）是否匹配。我曾遇到过新采购 H6200A 固件 Vx.x 比现场工程站旧两代，下载程序直接拒接——提前问供应商要固件版本号。另外旧 H51q（H5000 平台）CPU 不能直接插 H6000 机架，H6200A 是 HIMax 专用，混用会烧背板或无法识别。
应用场景与行业案例
我在现场最怕的是 ESD 系统 CPU FAIL 灯亮红，整列紧急切断阀转 Fail-Safe 位——装置被迫局部停工。一次海上平台年检，主 CPU 报内部 RAM Parity Error（ERR 常亮、RUN 灭），备 CPU 已接管。因为有热备冗余，生产没停，趁窗口期热插拔更换 H6200A 后同步 OK。若没有冗余配置或备件，这就是一次非计划停机。
典型使用场景：
- 炼油/石化 ESD 系统：反应器超压、紧急切断、火炬放空联锁——非它不可因 SIL 3 认证及 1oo2D 架构满足 API RP 14C/ IEC 61511要求。
- 海上平台/FLNG 紧急关断：H6200A 冗余对做主/备，通过 Modbus TCP 与 DCS（Honeywell/Emerson/Yokogawa）通信，F&G 系统联动。
- 电厂 BMS（燃烧器管理系统）：点火顺序、吹扫、燃料阀联锁，需 SIL 3 且 MTTR 短——热插拔更换恢复快。
- 老厂 SIS 改造（替代 H51q/Tricon 早期）： + H61xx I/O 构成新 HIMax 系统，保留现场接线通过新 FTA 过渡。
真实案例：某 LNG 接收站卸料臂 ESD 系统，大修后启动自检报”CPU A Communication Timeout”，B 侧接管运行。查日志是 A 侧 内部以太网 PHY 芯片老化丢包（运行已 12 年）。仓库有测试 OK 拆机件，确认固件版本一致后热插拔更换——同步约 40 秒完成，B 侧未切换，卸料作业未中断。老师傅感慨：”SIS 冗余买了这么多年，第一次真靠它躲过一次关站。”
常见问题解答 (FAQ)
A：支持在线热插拔（带电更换）。操作建议：确认对侧 CPU 处于 RUN 状态且无故障，拔出故障模块→插入新模块→等 SYNC/ COPY 灯闪烁完成（通常 30～60 秒）→确认新模块 RUN 绿灯。注意戴 ESD 腕带，拔出后观察邻槽 LED 有无异常。
A：不能。H51q 属 H5000 架构，背板、电源、I/O 模块均不兼容 H6000/HIMax。要升级需整体换成 HIMax 机架+ + H61xx I/O，不能只换 CPU。
Q3：新模块插上后无法下载程序或报版本不匹配怎么办？
A： 固件版本须与工程站 SafeConf/PAS4000 软件版本兼容。查看模块前面板或串口终端固件版本，必要时用 HIMA 工具升级/降级固件（需原厂光盘或支持账号）。采购时务必让供应商提供固件版本号并确认与你现有系统匹配。
Q4：冗余配置需要什么额外配件？
A：两台 + HIMax 冗余机架（如 H6010-R）+ 专用同步光缆（HIMA P/N 通常 9999-000x 系列）。同步光缆连接两 CPU 背部同步口，用于数据镜像和主备仲裁——普通网线不行。
Q5：如何鉴别全新原装 vs 拆机翻新？
A：看 HIMA 激光标贴序列号、PCB 日期码、金属外壳阳极氧化质感。上电接串口看 Boot 信息确认 CPU 型号/内存/固件，跑 SafeConf 在线诊断读模块信息。明显补焊痕迹或无原厂标贴的慎入。
Q6：模块故障有哪些典型征兆？
A：ERR LED 常亮、RUN 灭；自检报”Internal Memory Error”；同步失败（SYNC 灯异常闪烁）；以太网口 Link 灯不亮但网线 OK。出现以上优先查电源纹波（24V DC 波动 >10% 会致 CPU 复位），排除电源后再判定模块损坏。
