描述
产品详情

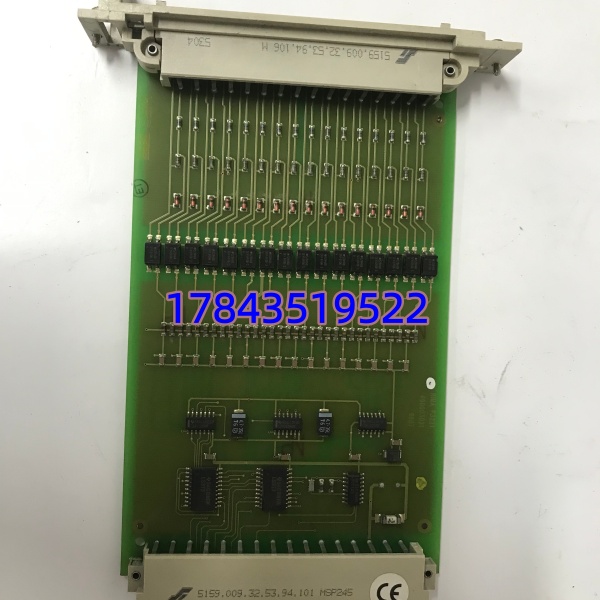

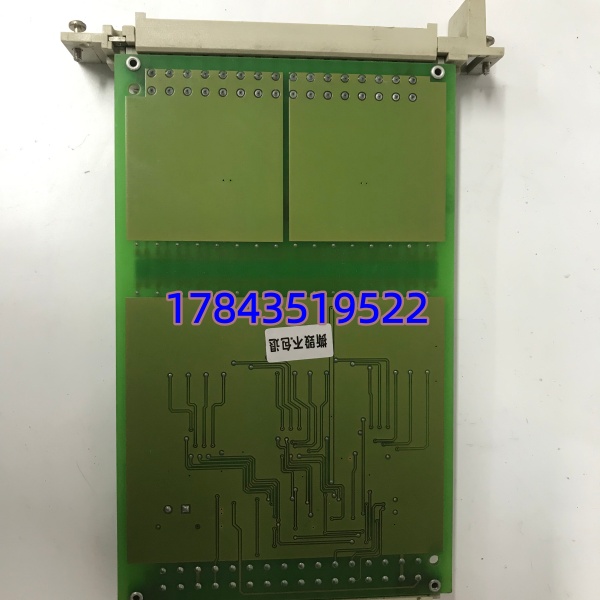

· 型号：F3221（Art.-No. 984322102）
· 品牌：HIMA
· 系列：HIMax / H41q / H51q 安全系统（兼容 ELOP II 组态），部分也向下兼容老 H41/H51
规格参数
- 产品名称：F3221 8-Channel Digital Input Module, 24 V DC
- 订货号（Article No.）：984322102
- 适用系统：HIMA HIMax / H41q / H51q Safety PLC（SIS/ESD 应用），部分兼容 H51 / H41 老系统
- 输入通道数：8 路独立数字量输入（无分组共用参考）
- 额定输入电压：24 V DC（EN 61131-2 Type 1/Type 3，范围 18.5～30 V DC）
- 逻辑：”1″ = 15～30 V，”0″ = -3～+5 V
- 典型输入电流：≈ 7 mA @ 24V（每通道）
- 通道响应时间：≤ 5 ms（滤波可组态，典型 3～10 ms 依 ELOP II 设置）
- 隔离方式：通道间及通道/系统间电隔离（光耦）
- 线路监控：支持断线/短路检测（依组态及外部电路）
- 安全等级：SIL 3 per IEC 61508/ IEC 61511，AK 6 per DIN V 19250/VDE 0801
- 背板通讯：通过 HIMax / H4x 机架背板与 CPU 交换数据（无需外部总线电缆）
- 状态指示：每通道 1× green LED（Input ON），模块 RUN / ERR / SF LED
- 供电：由机架背板供给（通常 5V + 辅助 24V via 底座）
- 工作温度：0℃ ～ +60℃（部分版本 -20～+60℃，需核对具体铭牌）
- 安装方式：插入 HIMA 安全机架（HIMax / H4x rack）导轨锁定
- 尺寸（典型）：约 108 × 40 × 130 mm（H×W×D）
- 认证：TÜV、CE、FM、cULus、ATEX/IECEx（当用于 Ex 关联装置，依系统配置）
- 注：984322102 为 F3221 标准非本安版；本安版（NAMUR 输入）为 F3221 不同 Art.No.（如 984322103 之类），勿混用
产品介绍
F3221 是 HIMA 安全 PLC 家族里最常用的 24V DC 数字量输入卡，8 路，插在 HIMax 或 H41q/H51q 机架里把现场急停按钮、限位开关、压力开高/低、火气探头报警接点等引入安全逻辑。它跟普通 PLC 的 DI 卡最大区别是经过 TÜV 认证 SIL 3，通道带线路诊断和诊断覆盖率测试，参与安全表决逻辑——ESD 系统里急停、液位开高联锁、压缩机允许启动信号基本都用它。
有一点要注意：F3221 有标准版（24V DC 开关量）和本安 NAMUR 版（IEC 60947-5-6，漏电流检测）之分，984322102 是标准版。如果你的现场是本质安全回路（Ex i Zone 0/1 接安全栅后入 HIMA），要确认是否应买 NAMUR 版，否则线路断线可能检不出。换板时同 Art.No. 直接插，ELOP II 工程不下装新硬件一般自动识别，但建议核对通道偏移及滤波时间设置。
应用场景与行业案例
SIS 系统最怕 DI 卡通道钝化——现场急停拍下但卡件没读到，ESD 拒动。 带通道级诊断，定期自检可发现通道退化，这是普通 DI 卡做不到的。我在现场遇到过老 H41 机架 F3211（上一代）因电容老化导致随机通道不翻转，换成 （向下兼容槽位）后问题解决。
- 油气/炼化：ESD 系统接入紧急停车按钮、火焰探测器、液位开关、压缩机允许启动信号，SIL 3 表决必需。
- 化工/制药：反应釜超温超压联锁 DI 采集，与 F8621（CPU）配合实现安全关断。
- 海上平台：与主火气系统(F&G)联动，DI 采集手动释放站、压力开高。
- 电力/水处理：大型机组辅机保护 DI 信号进 HIMax SIS。
真实案例：沿海某 LNG 接收站年度 SIL 验证测试发现 ESD 区 B 急停按钮回路（HIMA H41q 机架 通道 3）自检报”Line Break Diagnostics Failed”，现场按钮和线缆实测正常——拆出 （984322102，已运行 14 年）发现输入端光耦暗电流偏大导致诊断边缘告警。库房有块二手测试良品 同 Art.No.，停机窗口（ESD 处于旁路许可下）拔出旧卡插入新卡，上电 RUN 灯亮，ELOP II 在线诊断全通道 PASS。老师说：”HIMA 的 DI 卡很少坏，但这批早期电容是通病，每年 SIL 验证测出来早点换比跳车时抓瞎强。”
常见问题解答 (FAQ)
HIMax 机架支持热插拔 DI 模块（ 属可热插拔类型），在系统正常运行时可拔出/插入——但对应通道在此期间安全逻辑可能按”故障安全值（Fail-Safe = 0）”处理，若该 DI 参与 1oo2 表决可能导致假跳闸。正确做法：先对相关联锁打旁路/置安全值，再更换，换完取消旁路。
Q2：984322102 和本安 NAMUR 版怎么区分？能互用吗？
984322102 = 标准 24V DC 开关量输入（Type 1/3）；NAMUR 本安版 Art.No. 不同（通常后缀不同，如 984322103 之类，以铭牌为准），输入阈值和线路检测逻辑不同。不能混用——NAMUR 版用于 Ex i 回路需检测 <1mA 漏电流，标准版用于普通非本安开关量。买错现场要么检不出断线要么通道不翻转。
Q3：和老款 F3211（H41 时代）能互换吗？
在 HIMax / H4x 机架物理插槽兼容部分老 H41/H51 机架，但固件版本和 ELOP II 工程需支持 硬件 ID。老系统若原配 F3211 建议优先找 F3211 NOS；实在找不到可评估升 但需确认机架背板版本及重新编译下载硬件配置。
Q4：程序或组态会丢吗？换板需要重新下载？
模块本身无用户程序，组态在 CPU 里。换同 Art.No. 后机架通常自动识别，通道参数（滤波时间、取反、故障安全值）不需重配。建议换完在线看通道状态及诊断有无异常。
