描述

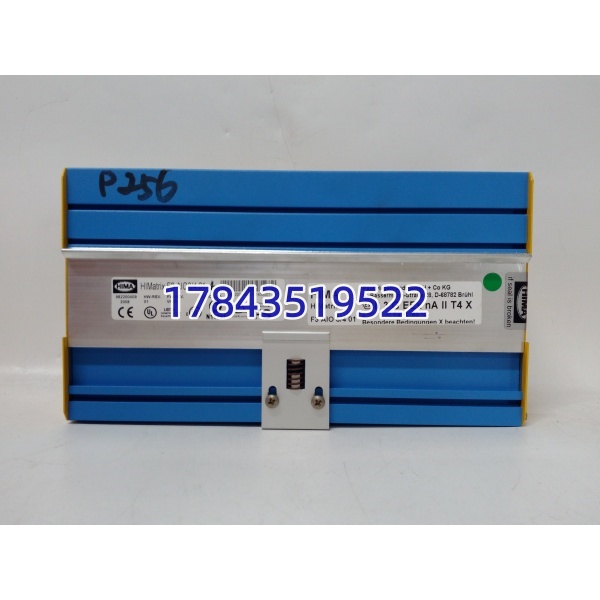

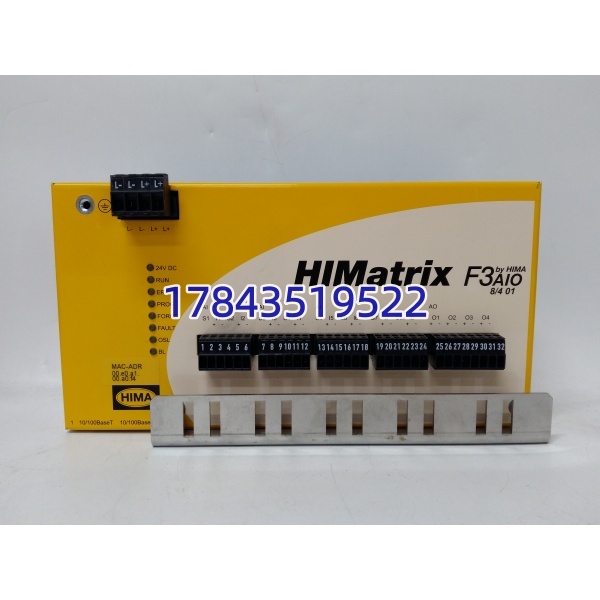

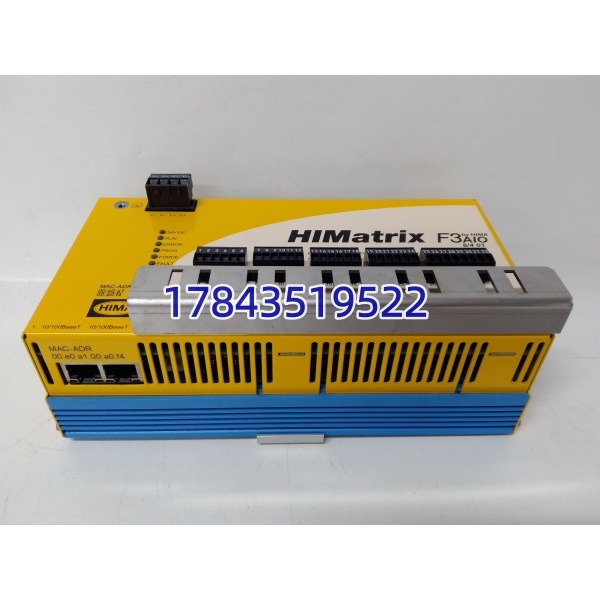

产品详情
· 型号：F3 AIO 8 4 01（物料 98220040900 / 982200409）
· 品牌：HIMA
· 系列：HIMax / HIMatrix F3 Series — Analog Input/Output Module
规格参数
- 模块类型：F3 系列安全模拟量复合模块 — 8路模拟量输入(AI) + 4路模拟量输出(AO)
- 适用系统：HIMax（F865x/F35x0等中央单元带F3机架）及 HIMatrix F3 系统机架，需配合 HIMA FTA 端子板（如 F3-AIO-FTA 或定制接线板）
- 模拟输入(AI)：8通道，独立或分组组态
- 输入范围：0–20mA / 4–20mA / ±10V / 0–10V / ±5V（软件选择，依接线及传感器类型）
- 分辨率：16 bit + 符号位
- 精度：典型 ≤±0.1% FS（@23℃），≤±0.2% FS（全温）
- 输入阻抗：电流模式≈250Ω，电压模式≥1MΩ
- 断线检测：4–20mA 模式下可启用传感器/线路断路/短路检测
- 更新周期：典型 10ms / 20ms / 40ms（依组态）
- 模拟输出(AO)：4通道
- 输出范围：0–20mA / 4–20mA / ±10V / 0–10V（软件选择）
- 分辨率：16 bit
- 负载能力：电流输出≤500Ω（20mA），电压输出≥1kΩ min load
- 短路/开路保护：有，故障上报中央单元
- 隔离：现场侧与系统侧光电隔离 ≥1500V DC，通道间非隔离（同组共地）
- 诊断：上电自检、运行中交叉校验、线路监控、通道超限报警，诊断覆盖率＞99%
- 安全等级：SIL 3 per IEC 61508/ IEC 61511，TÜV 认证
- 供电：由 F3 机架背板提供 24V DC（典型消耗≈2.5W，需核对手册）
- 状态指示：前面板 MOD（模块状态）/ ERR（故障）/ RUN LED + 每通道 ACT（部分版本）
- 通讯：经 F3 机架背板与 HIMax/HIMatrix 中央单元通讯（Safetybus / F-Link）
- 安装方式：插入 HIMA F3 机架（如 F3-RACK-xx），左侧紧邻电源或紧靠中央单元，配对应 FTA 端子板接线
- 工作温度：-20～+60℃（部分资料 -25～+70℃，以手册为准）
- 存储温度：-40～+85℃
- 湿度：5%～95% RH 非凝露
- 尺寸（模块）：约 100×25×120 mm（H×W×D，F3标准窄模块）
- 认证：TÜV / IEC 61508SIL 3 / FM / CSA / CE / ATEX Zone 2（依系统整体认证）
产品介绍
F3 AIO 8 4 01 是 HIMA HIMax/F3 安全系统里把模拟量信号”安全化”的关键 I/O——不光传数值，还持续做线路监控和自诊断。8路AI可接温度变送器(4–20mA+HART透传需确认FTA支持)、压力/液位变送器，4路AO通常送安全相关的设定值或模拟报警驱动。和常规PLC模拟量卡不同，它任何通道异常（断线/短路/超量程/模块自检错）都会向安全CPU报故障并可在SIS逻辑里做相应安全响应。
坦白讲，这模块现场最容易踩的坑是FTA端子板型号不匹配。F3 AIO 需配指定 HIMA FTA 接线板（螺丝或弹簧端子），老项目可能用定制 FTA——买模块时务必核对现柜内 FTA Part No.，只换模块不换FTA通常 OK，但混用不同代 FTA 可能引脚定义不同导致信号反相或无法启用线路检测。
应用场景与行业案例
痛点：炼化装置 SIS 需采集反应器温度(4–20mA)、分液罐液位并输出安全放空阀定位信号——要求 SIL 3 且传感器断线立即可察。普通 DCS AI/AO 卡无安全认证且断线可能不报，F3 AIO 8 4 01 带线路监控直接进 SIS 逻辑做安全动作。
典型场景：
- 炼化/海上平台 — HIMax SIS 采集压力/温度/流量变送器(4–20mA AI)，输出安全开度或联锁模拟设定(AO)
- 油气管道 — HIPPS 系统压力模拟量采集，线路断路触发 SIL 3 报警
- 大型化工 — Burner Management 系统氧含量/炉膛负压模拟量监测
- 老站延寿 — 原 HIMax F3 机架 AIO 模块老化，同型号替换保留 FTA 接线不变
真实案例：
某 LNG 接收站 BOG 压缩机 SIS 用 HIMax+F3 AIO 8 4 01 采入口压力(4–20mA)。大修后压力值突显示 —- ，逻辑触发通道故障报警但未跳车（设成 Advisory）。查是 FTA 端子弹簧端子微松致 AI 断线检测触发——紧固后恢复。老师傅说——这就是安全 AI 卡价值所在，普通卡可能默默给个错误值，它直接告诉你线有问题。
