描述
产品详情

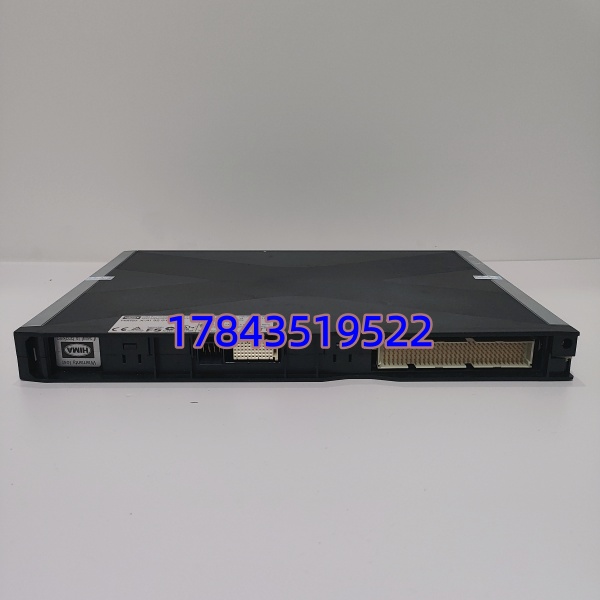

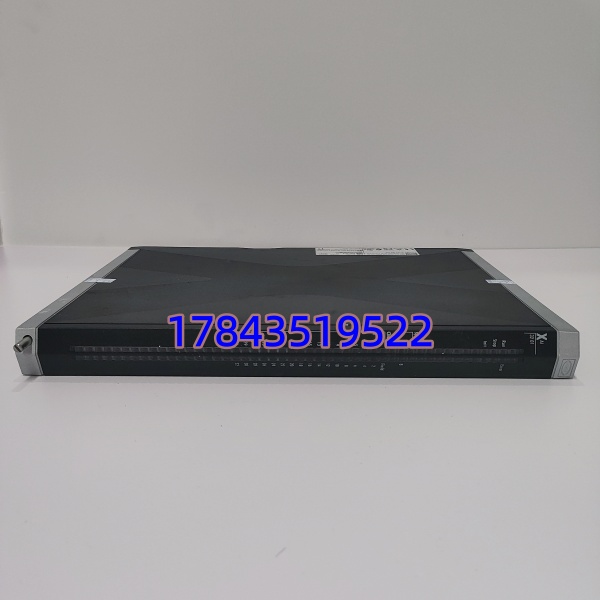

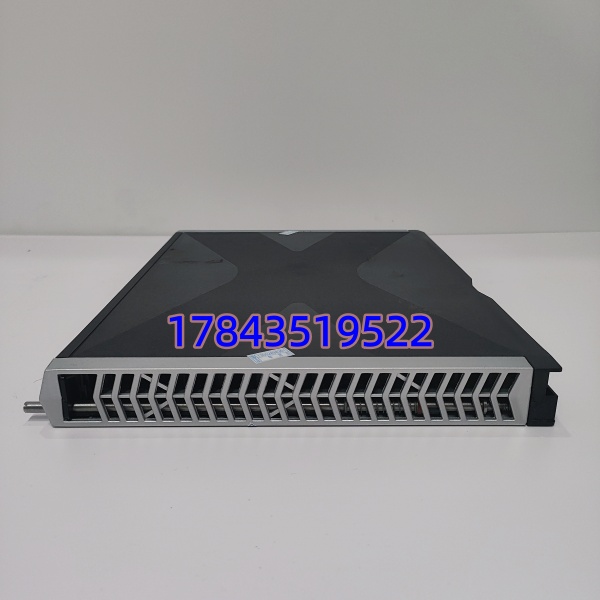

· 型号：X-DI3201（985210201）
· 品牌：HIMA
· 系列：HIMax — 安全 PLC 数字量输入模块
技术参数
| 参数项 | 规格值 |
|---|---|
| HIMA 型号 / 件号 | X-DI3201 / 985210201 |
| 产品类型 | HIMax 安全数字量输入模块 — Type B（需外部 24V DC 传感器电源，支持 NAMUR 线监控） |
| 适配系统 | HIMax 中央机架（F30xx / F35xx 系列）及本地扩展机架；不兼容 F3 系列（老 ELOP II / F-PLC） |
| 输入通道 | 32 通道，低侧开关（Sinking），分成 4 组 × 8 ch，组内共参考，组间隔离 |
| 信号类型 | 无源触点（干接点）或 NAMUR 接近开关（NAMUR 规范 EN 60947-5-6：断线＜0.1mA / 闭合 1.2–2.5mA / 短路＞6mA） |
| 传感器电源 | 外部提供 18–30 V DC（通常由端子排分配 +24V / 0V 给输入回路），模块本身不供传感器电流 |
| 线监控 (Line Monitoring) | 支持断线（Wire Break）与短路（Cross Circuit）检测，可通过 ELOP II / SILworX 使能/禁用 |
| 输入阈值 (NAMUR) | “0”=≤0.35mA（典型），”1″=≥1.2mA（典型），短路判定＞6mA |
| 输入延迟 / 滤波 | 可组态 0–255 ms（典型默认 10 ms），影响信号响应时间与抗抖 |
| 诊断与指示 | 每通道 Status LED（绿—闭合/激活），模块 RUN / ERR LED；断线/短路/模块故障上报 CPU |
| 安全等级 | IEC 61508 SIL 3，EN ISO 13849 PL e，AK 6（最高安全完整性 Level） |
| 隔离耐压 | 通道组—背板总线 ≥ 500 V AC（功能绝缘），通道—通道同组无隔离 |
| 背板功耗 | 典型 +5V 约 600 mA（依固件版本），由 HIMax 机架统一供给 |
| 工作环境 | 工作 0～+60℃（建议柜内 ≤+55℃），5–95% RH 非凝露，IP20（机柜内） |
| 认证标记 | TÜV / DIN EN ISO 13849 / IEC 61508 / CE / cULus / ATEX/IECEx Zone 2（依具体证书版本） |
| 安装形式 | 插入 HIMax 机架 I/O 槽位，前锁紧杆固定，支持在线热插拔更换 |
| 组态软件 | HIMA ELOP II (for HIMax) 或 SILworX（依项目版本），需系统库含 X-DI3201 FDC 描述 |
| 备注 | 与 X-DI1601（16 ch Type A 带传感器电源检测）物理尺寸同但点数/类型不同，不可混用替 Type A 若无改接线 |
产品介绍
安全仪表系统（SIS）里 DI 模块选型的坑通常不在”能不能读到信号”，而在线监控（Line Monitoring）有没有开、NAMUR 阈值匹不匹配现场防爆接近开关。X-DI3201 是纯粹的 Type B 干接点/NAMUR 输入，现场急停按钮、限位开关、火焰探测器接点直接进模块，配合 HIMax CPU 做安全联锁（如 ESD 紧急切断、机组停机）。在一个 LNG 接收站项目里实测，开启线监控后成功捕捉到防爆区急停按钮盒进水导致的对地漏电（被诊断为 Wire Break 提前预警），避免了真正事故时接点失效未发现。
采购层面盯三点：第一，确认您现网机架是 HIMax（F30/F35）而非老 F3，X-DI3201 插 F3 物理卡槽不识别；第二，确认现场信号类型是干接点/NAMUR——若您原设计用的是有源 PNP 源型输入（需模块内部供传感器电源）应核对应选 X-DI1601 Type A 或确认外部已配共用 +24V；第三，市面流通多数为库存新或测好拆机，要求附带清晰原标签（含 985210201）+ 上机架 Read Module Info 成功截图。HIMA 模块 EEPROM 存通道参数与序列号，换板后 ELOP II 通常自动识别，极少数极老工程库需更新 FDC（Function Device Class）描述文件。
替换与升级建议
✅ 直接替换
- 同型号 X-DI3201 985210201（含同批次后缀微小差异）：硬件完全等同。换上后在 ELOP II / SILworX 中 Online → Read I/O Image，系统自动识别。无需重下装应用逻辑（DI 无用户设定值），确认通道状态 LED 与现场接点动作一致即 OK。工作量≈插卡确认（5–10 min）。
- ：通常固件向下兼容，HIMax 系统软件自动适配——如遇提示 “Module Version Mismatch” 仅需在工程中 Update FDC Description，不影响运行逻辑。
⚠️ 软件兼容（需改接线/组态）
- X-DI1601（16 ch Type A，带传感器电源监控）：物理插槽兼容但点数减半（16 vs 32）且 Type A 内部处理传感器电源存在检测逻辑不同。可直接插 HIMax 槽位但需：①重分配 I/O 地址（Address Mapping）；②改梯形/FBD 中变量关联；③确认现场接线——若原设计依赖 Type B NAMUR 线监控改用 1601 可能需关线监控或改外部供电路径。属降配替换，不推荐保护回路混用。
- X-DI3202（若有，Type A 32 ch 变体——依 HIMA 发布为准）：若您的项目恰好是 Type A 需求切勿买成 3201(B)，二者外部供电路径概念不同。
❌ 硬件不兼容
- F3 系列 DI 模块（如 F 332x 系列）：背板总线不同，X- 强插 F3 机架不识别且可能损坏金手指。
- 非 HIMA 系统 DI 卡（ABB DI840 / Triconex DI 等）：完全无关硬件平台。
- X-DO 系列（数字输出模块）：插槽同但 I/O 类型 mismatch，机架报 Configuration Error。
HIMA 已将部分早期 HIMax I/O 列为 Phase-out Notification，X- 目前在多数区域仍可订制但交期波动大。建议按机架数 1:1 备一块，遇紧急故障直接更换。
常见问题解答 (FAQ)
Q1：这模块能直接换我机架上坏的 X-DI1601 吗？点数不够我先顶着？
物理可插同一 HIMax I/O 槽，但 3201 是 32 ch Type B、1601 是 16 ch Type A——I/O 地址映射不同需改工程硬件配置并重新下装（不影响应用逻辑如变量已符号化），且现场接线公共端接法可能不同（Type B 需外部 +24V 给传感器回路）。紧急可顶但建议尽快换回同型号。
X- 是 Sinking（漏型）输入，公共端接 +24V、传感器信号线进通道，PNP 三线制通常可用——棕线+24V、蓝线0V、黑线（信号）进 DI 通道，开关吸合拉低通道电压识别为”1″。若是 NAMUR 本安型接近开关要确保安全栅输出符合 NAMUR 电流特征。NPN 源型传感器不推荐。
Q3：通道亮黄灯但程序中读不到”1″一般查啥？
先查：①ELOP II/SILworX 中 I/O Mapping 该通道是否关联到变量（可能被注释掉或未编译下载）；②Input Filter Time 是否设太长（默认 10ms 通常 OK，若设成 1000ms 会有感知延迟）；③传感器回路极性——Sinking 输入公共端必须接 +24V 而非 0V，反接灯可能微亮但读不到。在线 Force Test 可快速定位是接线还是组态问题。
Q4：模块插上 ERR 灯红/机架报”Module not found”咋排查？
顺序：①确认机架是 HIMax（F30/F35）不是 F3；②确认系统软件版本含 X- FDC 描述（老工程库可能只有 1601，需 Update Device Description）；③金手指氧化用无水乙醇擦拭重插；④查看机架 CPU 诊断缓冲区的具体 Error Code（如 0x…），对照 HIMA ManualHIMax I/O Modules – Troubleshooting Chapter。仍不行可能是模块 ID PROM 损坏。
Q5：线监控（Line Monitoring）开还是关？有什么坑？
接干接点/急停按钮建议 开启，可检测断线（接线松动/按钮盒进水）提前报警。但注意：①现场必须是 2 线回路由模块端经电阻（通常外接 1kΩ 终端电阻或借 NAMUR 规范）构成监控回路，浮空输入开线监控会持续报 Wire Break——属正常现象；②NAMUR 接近开关有些内置上拉，开线监控需核实不影响开关正常工作电流范围。
