描述
产品详情

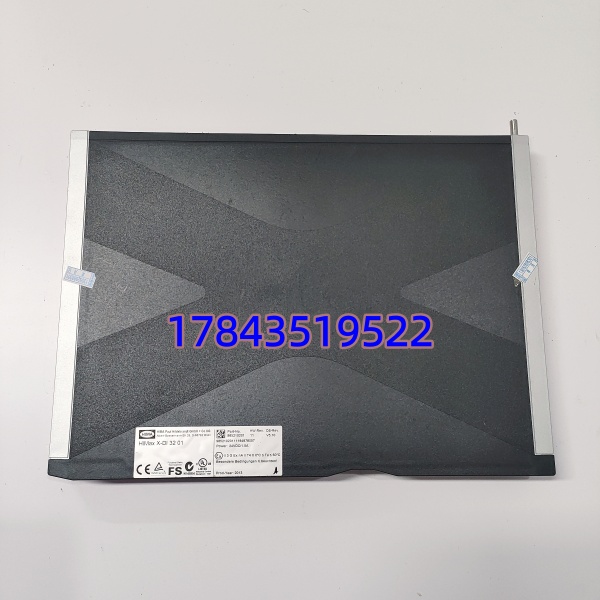

· 型号：X-DI3201
· 品牌：HIMA
· 系列：HIMax / HIMatrix — Safe Digital Input Module, 32-channel, 24 V DC (Order No. 985210201)
技术参数
| 参数项 | 规格值 |
|---|---|
| HIMA型号 | X-DI3201 |
| 订货号(Order Code) | 985210201 |
| 适用系统 | HIMA HIMax（F8621A/F8627x CPU + 机架）、HIMatrix（F3430/F35xx 系列机架），SIL 3 安全应用 |
| 安装方式 | HIMax / HIMatrix 专用 I/O 机架槽位（DIN 导轨锁定+背板总线金手指），支持热插拔（冗余配置下） |
| 输入通道数 | 32 通道，通常分组为 4×8 或 2×16（依机架组态） |
| 输入信号类型 | 24 V DC（允许 18–30 V DC），sink（NPN）或 source（PNP）接线依现场公用端接法 |
| 逻辑阈值 | “1”= 15–30 VDC，”0″= 0–5 VDC（典型）；NAMUR 特性可选（IEC 60947-5-6：断线 < 0.1 mA / 动作 > 1.2 mA 依组态） |
| 输入电流 | 典型 2–3 mA @ 24 VDC（per channel） |
| 隔离 | 通道组↔背板总线 光电隔离 ≥ 500 V DC；通道组间共现场电源 |
| 诊断功能 | 每通道断线/短路检测（需使能线路监视电阻或 NAMUR 传感器）、模块 Watchdog、ERR/RUN LED、通道状态 LED（部分版本分组 LED） |
| 响应时间 | ≤ 1 ms（典型输入滤波可组态 0–20 ms） |
| 现场电源要求 | 外部 24 V DC 现场电源引入端子排（模块自身逻辑侧由背板 +5 V 供给，现场侧需独立 24 V 电源） |
| 背板通信 | HIMax / HIMatrix Safety Bus（安全协议由 CPU 处理） |
| 工作温度 | 0 ℃ ～ +60 ℃（IEC 61131-2 工业级，部分宽温标 -25～+70℃ 需确认选项） |
| 存储温度 | -40 ℃ ～ +85 ℃ |
| 湿度 | 5%–95% RH，非冷凝 |
| 认证 | TÜV SIL 3 per IEC 61508 / IEC 61511、PL e Cat.4 per EN ISO 13849-1、CE、cULus |
| 物理尺寸 | 约 120×40×130 mm（H×W×D），重量 ≈ 0.25 kg |
产品介绍
SIS 改造里遇过普通 DI 卡把”现场急停按钮断线”和”按钮按下”都读 0，导致假报警或漏检——换成 HIMax+X-DI3201 启用了 NAMUR 线路监视后，SILworX 能明确报”Channel 5 Wire Break”还是”ESTOP Activated”，维护工不用爬平台查线。X-DI3201 本质就是带自检的安全级光隔输入，每周期 Watchdog 校验自身及回读一致性，符合 SIL 3 要求的 fault detection。
对 SIS 工程师和采购的价值：一是与 X-DI3200 针脚及背板兼容，HIMax 机架热插拔更换（先确认安全逻辑 MFT 或 DI 点非关键跳闸源），SILworX 工程一般无需改 I/O 映射，停机窗口压到 10 分钟内；二是国内 HIMA 授权分销商常有测过库存，原厂新订交期 6–12 周且部分区域 Legacy 通告，抢修不建议赌原厂现货。提醒——现场侧须独立 24VDC 现场电源（通常与安全 DO 负载电源分开或同源依设计规范），模块本身不供传感器侧功率。
替换与升级建议
✅ 直接替换
- HIMA X-DI3200（985210101/985210102）→ X-（985210201）可直接插同 HIMax/HIMatrix I/O 槽替换，电气兼容，SILworX/HIMax 固件 ≥ V2.x 通常无需改 I/O 组态，建议做一次 DI 强制/反馈测试确认通道状态正常。
- 同功能不同批次 X-（微后缀差异）→ 完全互换，仅生产批次/Conformal Coating 微调。
⚠️ 软件兼容（需改配置/增硬件）
- HIMA F3-DI-32-…（HIMatrix 早期 F30/F35 系列 DI）→ 物理插槽不同（F3系列窄模块），X- 专为 HIMax 机架设计，不能在 F3 机架插；反向 F3-DI 也不能替 X-。若系统是 HIMatrix F35xx 机架需买对应 F3 系列 DI 模块。
- 非安全普通 DI 卡（S800 DI810、AB ControlLogix DI）→ 功能不具 SIL 认证及安全诊断，严禁替安全联锁回路 DI，只能用在本体非安全辅助监视回路。
❌ 硬件不兼容
- Triconex 3501E / ABB AC800M S800 I/O / Schneider Modicon 安全 DI → 背板、总线、安全协议全不同，不可混插。
- 若 HIMax 机架无 CPU（F8621A/F8627x 等）、电源模块（F861x）、安全总线终端电阻，仅凭 X- 无法独立运行或测试。
常见问题解答 (FAQ)
Q1：能直接换我柜里 X-DI3200 吗？用改 SILworX 工程吗？
A：物理上直接插 HIMax I/O 槽替换。SILworX打开原工程→Update Hardware→重下载，I/O 地址映射不变基本不用改逻辑。安全起见先做 I/O Forcing 或确认该 DI 点不参与直接跳闸闭锁再换，换完 Verify 通道状态 LED 正常。
Q2：支持 NAMUR 传感器（接近开关带断线检测）吗？
A：支持。在 SILworX I/O 配置里启用”Line Monitoring / NAMUR”并为每个通道设监视电阻或依传感器规格启用 NAMUR 阈值（IEC 60947-5-6：动作 > 1.2 mA，断线 < 0.1 mA 典型），可区分传感器断线和正常 OFF 状态。注意需现场 24VDC 电源有足够带载能力。
Q3：是全新原装德国产吗？有 SIL 证书和 COC 吗？
A：我方可供全新原装渠道货或经通道电平+断线检测全检认证库存件（注明生产日期），随货附测试记录，全新件提供 12 个月质保（非人为损坏包换），可提供 HIMA TÜV SIL 3 Certificate 扫描件及 COC。
Q4：交期多久？太原能发顺丰保价吗？
A：有库存通常 1–3 个工作日出库，太原可发顺丰保价。原厂新订一般 6–12 周部分区域 Legacy Notice，建议抢修先确认可发货批次。
Q5：模块 RUN 灯亮但某通道状态不更新是什么原因？
A：常见三种：① 现场接线松或现场 24V 电源消失→量输入端对地电压确认；② 该通道使能 Line Monitoring 但外围电阻/传感器不满足 NAMUR 阈值→临时取消监视测试区分线路还是组态问题；③ 金手指氧化→无水乙醇清洁重插。交叉验证最快：将好通道传感器临时移至疑似坏通道，若读正常则是外线问题。
